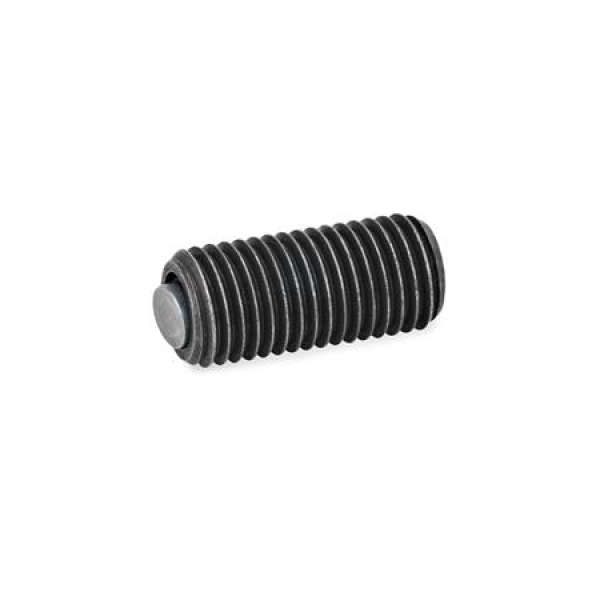

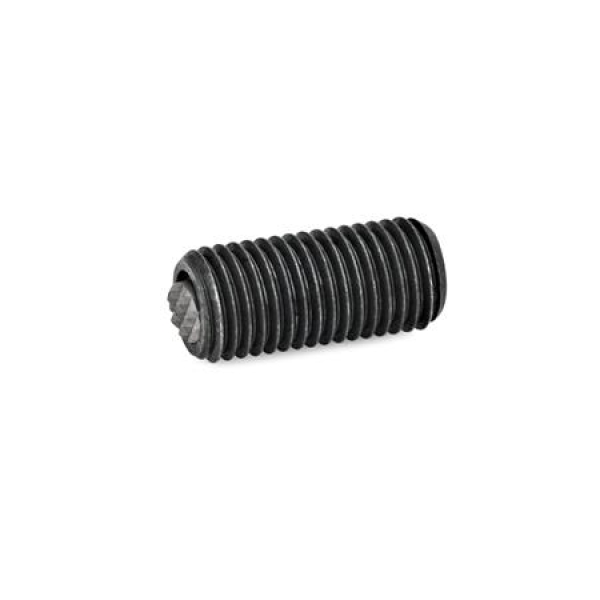

Pendelelemente GN 709.8 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wo durch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

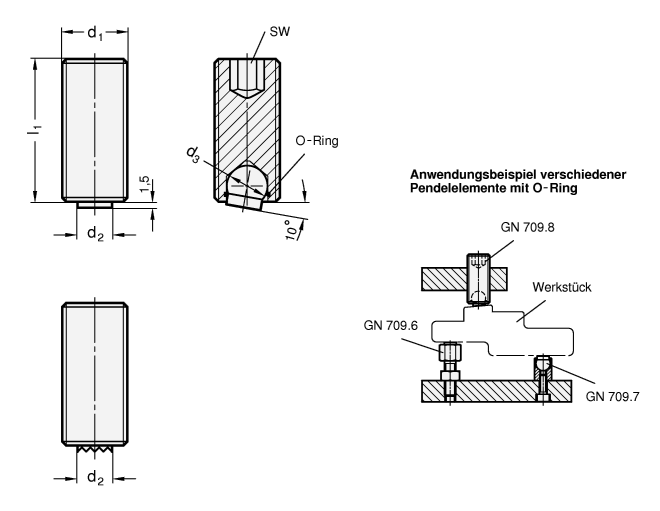

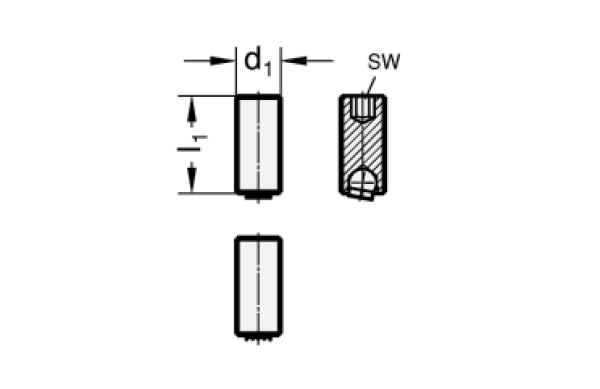

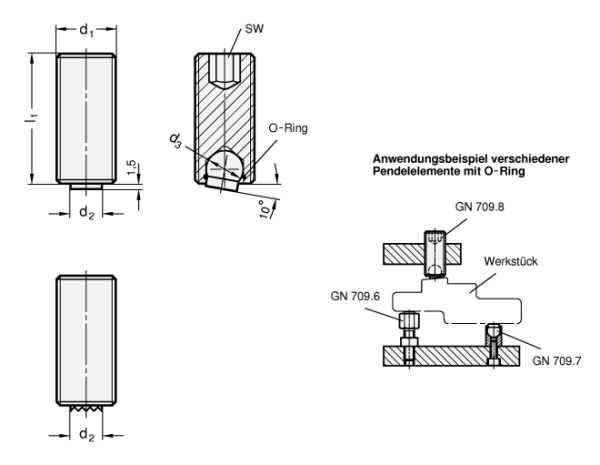

d1 |
l1 ±0,13 |
d2 |
d3
Kugel-Ø |
sw |
Statische Belastbarkeit max. in kN
Form B |
Form R |
Form K |
M 12 |
25 |
35 |
50 |
6 |
7 |
6 |
12 |
6 |
2 |
M 16 |
25 |
35 |
50 |
8,5 |
10 |
8 |
20 |
9 |
4 |
