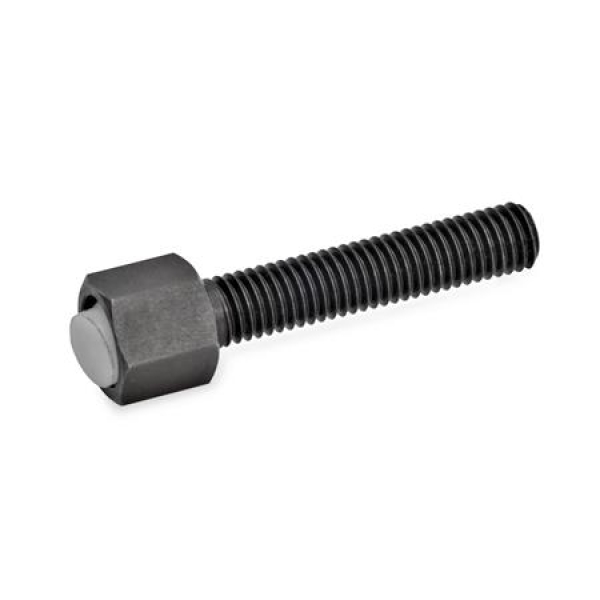

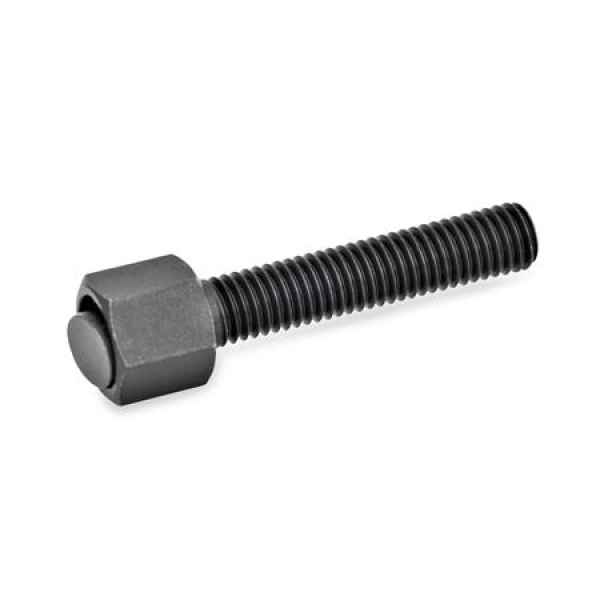

Pendelelemente GN 709.6 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

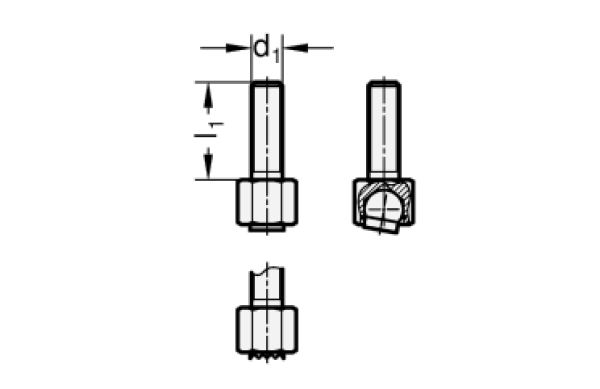

d1 |
l1 |
d2 |
d3
Kugel-Ø |
l2 |
sw |
e |
Statische Belastbarkeit max. in kN
Form B |
Form R |
Form K |
M 6 |
12 |
25 |
40 |
6 |
7 |
9,5 |
10 |
11,5 |
12 |
6 |
2 |
M 8 |
12 |
25 |
40 |
8,5 |
10 |
13 |
13 |
15 |
20 |
9 |
4 |
