GN 709.3 Pendelelemente, einstellbar

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

sw₁:

ab 35,60 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Pendelelemente GN 709.3 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.

Die Kugel kann max. 9° verdreht werden| gegen weiteres Verdrehen ist sie gesichert.

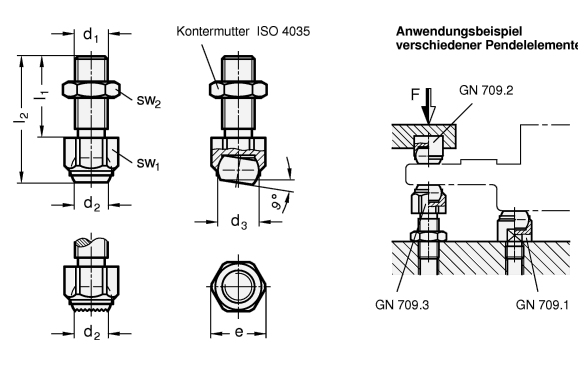

sw₁	d₁	d₂	d₃ Kugel-Ø	e	l₁	l₂	sw₂	Statische Belastbarkeit max. in kN
13	M 8	5,8	8,5	14,5	25	36,6	13	8
17	M 10	8,6	12	19	30	45,7	17	8
17	M 12	8,6	12	19	35	50,7	19	15
24	M 16	10,5	16	27	40	60,7	24	25
30	M 20	20	25	33	50	77,3	30	90
36	M 24	20	25	40	70	100	36	90
46	M 30 x 1,5	34,6	40	51	65	100	46	165

Ausführung

Stahl
vergütet
phosphatiert

Kugel
Stahl
gehärtet, blank

Federelement
Kunststoff (PUR)
(Form BR / RR)

Sechskantmutter
ISO 4035 (DIN 439)
Stahl
brüniert

Form

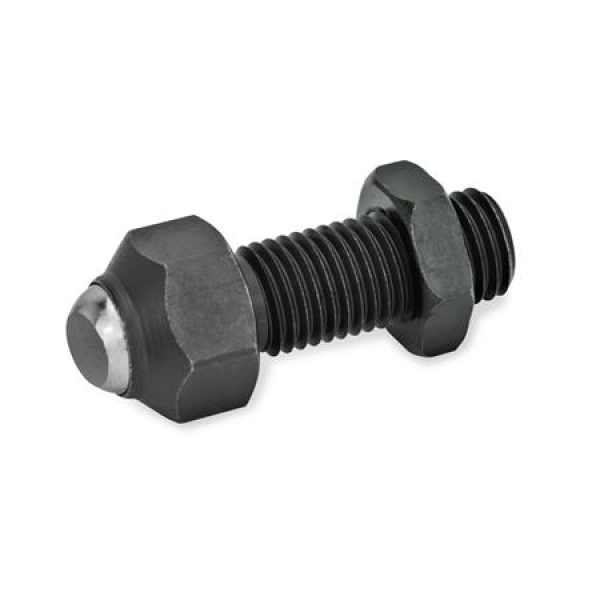

B Druckfläche plan

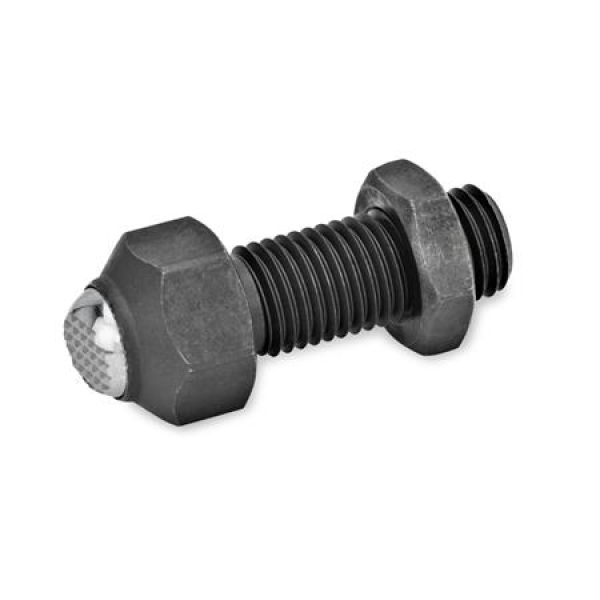

R Druckfläche geriffelt
(BR Druckfläche plan, mit selbsttätiger Rückstellung)
(RR Druckfläche geriffelt, mit selbsttätiger Rückstellung)

RoHS

Artikelnummern

709.3-13-M8-B
709.3-13-M8-R
709.3-17-M10-B
709.3-17-M10-R
709.3-17-M12-B
709.3-17-M12-R
709.3-24-M16-B
709.3-24-M16-R
709.3-30-M20-B
709.3-30-M20-R
709.3-36-M24-B
709.3-36-M24-R
