GN 709.1 Stahl - Pendelelemente mit Schraube

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

ab 33,32 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Pendelelemente GN 709.1 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.

Die Kugel kann max. 9° verdreht werden| gegen weiteres Verdrehen ist sie gesichert.

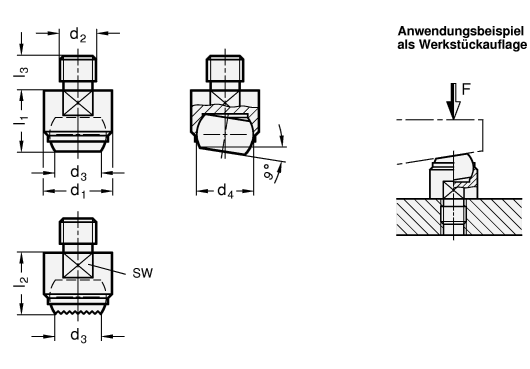

d₁	d₂		d₃ Form B, R, BR, RR	Form RH	Form RRH	d₄ Kugel-Ø	l₁ ±0,02	l₂ ±0,1	l₃	sw	Statische Belastbarkeit max. in kN
13	M 6	M 8	7,2	8,3	8,3	10	13	13	8	11	10
20	M 8	M 10	10,5	12,8	10,5	16	18	18	10	17	25
20	M 12	-	10,5	12,8	10,5	16	18	18	12	17	25
30	M 16	-	20	20	20	25	27	27	16	27	90
50	M 20	-	34,5	34,5	34,5	40	35	35	20	41	165
50	M 24	-	34,5	34,5	34,5	40	35	35	24	41	165

Ausführung

Stahl
vergütet
phosphatiert

Kugel
Stahl
gehärtet, blank (Form B / R / BR / RR)

Kugel
Hartmetall
vernickelt (Form RH / RRH)

Federelement
Kunststoff (PUR) (Form BR / RR / RRH)

Form
B Druckfläche plan
R Druckfläche geriffelt
BR Druckfläche plan, mit selbsttätiger Rückstellung
RR Druckfläche geriffelt, mit selbsttätiger Rückstellung
RH Druckfläche geriffelt, mit Hartmetallkugel
RRH Druckfläche geriffelt, mit selbsttätiger Rückstellung, mit Hartmetallkugel

RoHS

Artiikelnummern

709.1-13-M6-B
709.1-13-M6-R
709.1-13-M8-B
709.1-13-M8-R
709.1-20-M8-B
709.1-20-M8-R
709.1-20-M10-B
709.1-20-M10-R
709.1-20-M12-B
709.1-20-M12-R
709.1-30-M16-B
709.1-30-M16-R
709.1-50-M20-B
709.1-50-M20-R
