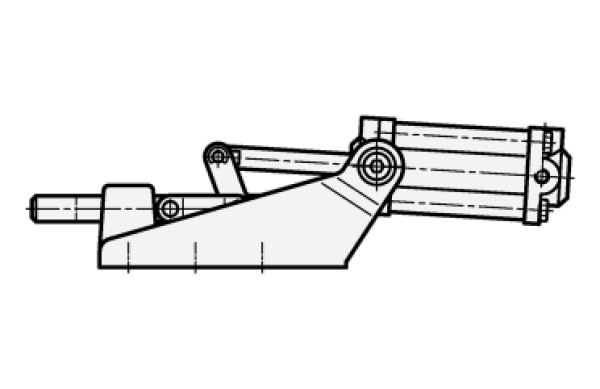

GN 890 Pneumatik-Spanner für Druck- und Zugspannung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

ab 181,56 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Spannmechanik der Pneumatik-Spanner GN 890 entspricht in Aufbau und Abmessungen der von handbetätigten Schubstangen-Spannern GN 842.

Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.

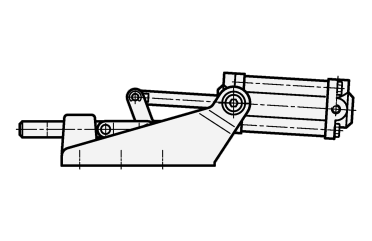

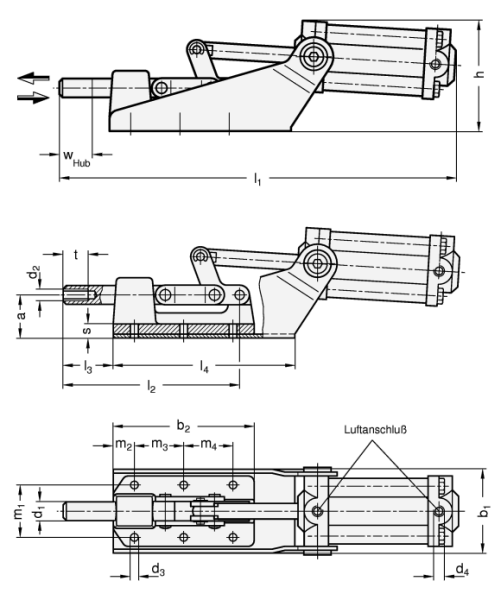

Größe	F_H in N Haltekraft	F_S in N Spannkraft bei 4 bar ≈	a	b₁	b₂	d₁	d₂	d₃	d₄	Innen-Ø Anschluss- schlauch	h
70	1200	550	14	42	64	8,5	M 6	4,3	G 1/8	4	52
360	5600	1000	27,5	55	90	12	M 8	5,5	G 1/8	4	70
1100	16000	1850	28	66	133	16	M 10	8,5	G 1/4	6	88
2100	25000	3000	38,5	80	177	20	M 12	8,5	G 1/4	8	100

Größe	l₁	l₂	l₃	l₄	m₁	m₂	m₃	m₄	s ≈	t	w Hub
70	171	78,5	20	64	26	13,5	26	-	8	12	12
360	260	113	32	116	33,5	30	36,5	-	8,5	16	21
1100	355	171	49	167	41	15	35	41	12	18	31
2100	461	222	61,5	231	50	35	50	50	13	22	45

Ausführung

Grundkörper
Stahl
geschmiedet
chemisch geschwärzt

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Schubstange
Stahl St 37
verzinkt, blau passiviert

Lagerbolzen (Lagerbuchsen)
einsatzgehärtet

doppeltwirkender Zylinder
Höchstdruck 6 bar

Form
SP3 Grundkörper Stahl, geschmiedet

RoHS-konform

Artikelnummern

890-70-SP3
890-360-SP3
890-1100-SP3
890-2100-SP3
