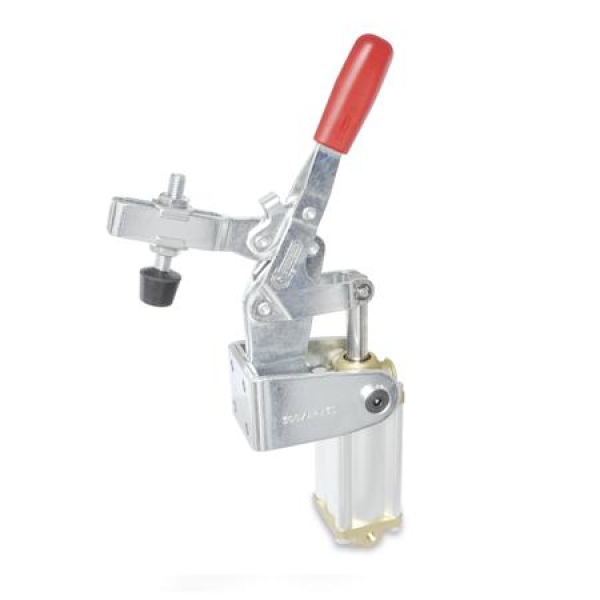

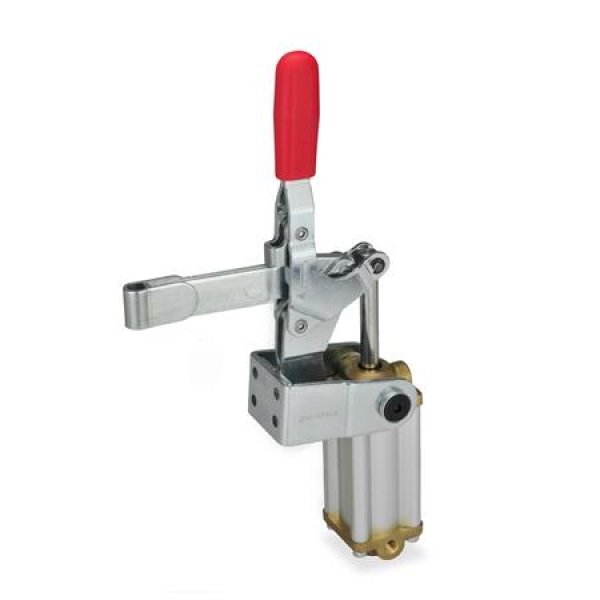

GN 862.1 Pneumatik-Spanner mit Magnetkolben

Pneumatik-Spanner GN 862.1 entsprechen im Aufbau dem der Pneumatik-Spanner GN 862.

Die Besonderheit der Spanner GN 862.1 liegt darin, dass sie von Hand aber auch mit entsprechender Beschaltung pneumatisch bewegt werden können. So ist es z.B. möglich, mehrere Spanner einzeln von Hand zu schließen, und pneumatisch alle zusammen wieder zu öffnen.

Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatik-Zylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.

Pneumatik-Spanner GN 862.1 sind mit einem im Kolben integrieten Dauermagneten (Kennzeichen M) lieferbar. In Verbindung mit Näherungsschaltern GN 896.2 ist damit eine Postitionsabfrage möglich, wie sie z.B. von einer Anlagensteuerung benötigt wird.


Größe	FH in N Haltekraft	FS in N Spannkraft bei 4 bar ≈	a	b1	b2	b3	b4	b5	d1	d2	d3	Innen-Ø Anschluss- schlauch	e
200	1600	970	34	59,5	38,5	51	35	8,5	M 8	6,5	G 1/8	4	39,5
300	2400	1050	42	68,5	53	60,5	50	10,3	M 10	8,5	G 1/4	6	50,5



Größe	h1	h2	h3	h4≈	h5	l1≈	l2≈	l3≈ max.	l4	m1	m2	m3	m4	m5	r ≈	s	w Verstellweg
200	296	78	17	29	54	150	59	80	68	26	14,5	16	11	16	98	6	21
300	360	108	20	35	79,5	187	74	104	77	30	16,5	28	12	30	122	8	21
