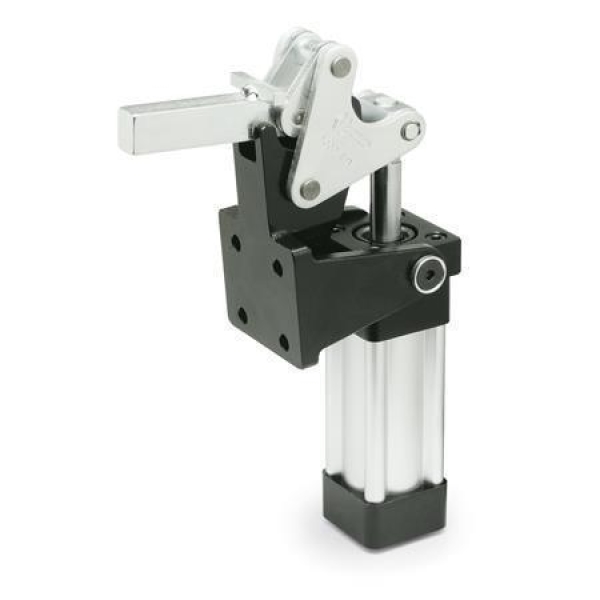

Pneumatik-Spanner GN 863 sind so konstruiert, dass sie leicht zu demontieren sind: die Lagerbolzen sind axial durch Seeger-Ringe gesichert. Der Spannarm kann so nach der Demontage entsprechend dem Anwendungsfall bearbeitet werden.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein.
Pneumatik-Spanner GN 863 sind serienmäßig mit einem magnetischen Kolben (Kennzeichen M) ausgestattet. In Verbindung mit Näherungsschalter GN 896.3 ist damit eine Stellungsabtastung möglich, die einen elektrischen Steuerimpuls auslöst.
| Größe |
FH in N
Haltekraft |
FS in N
Spannkraft
bei 6 bar ≈ |
b1 ≈ |
b2 |
b3 |
b4 |
d1 |
d2 |
Innen-Ø
Anschluss-
schlauch |
h1 ≈ |
| 1000 |
10000 |
3250 |
102 |
90 |
80 |
20 |
10,5 |
G 1/4 |
8 |
355 |
| 2000 |
20000 |
5600 |
112 |
100 |
90 |
20 |
12,5 |
G 3/8 |
10 |
425 |
| Größe |
Größe |
h2 |
h3 |
l1 ≈ |
l2 ≈ |
m1 |
m2 |
m3 |
m4 |
r |
s |
| 1000 |
1000 |
132,5 |
25 |
217,5 |
80 |
50 |
12,5 |
50 |
- |
144 |
13 |
| 2000 |
2000 |
161 |
35 |
246,5 |
100 |
54 |
12,5 |
58 |
45 |
168,5 |
14 |
