GN 409.2 Positionierelemente mit Innengewinde

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

ab 11,41 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Positionierelemente GN 409.2 mit Innengewinde werden als Auflagen, Anschläge und Druckstücke verwendet.

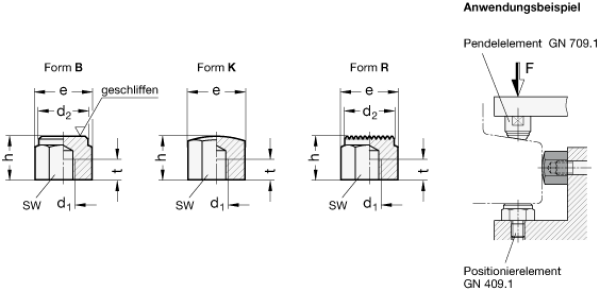

h Form B: ±0,01 Form K/R: ±0,1	d₁	d₂ Form B / R	t min.	sw	e Eckenmaß
15	M 8	17	6	17	19,4
20	M 10	19	10	19	21,9
20	M 12	22	10	22	25,2
25	M 8	17	12	17	19,4
25	M 12	22	15	22	25,2
30	M 10	19	15	19	21,9
30	M 12	22	18	22	25,2
30	M 16	30	20	30	33
40	M 10	19	15	19	21,9
40	M 12	22	18	22	25,2
50	M 12	22	18	22	25,2
50	M 16	30	24	30	33

Ausführung

Stahl
gehärtet
brüniert

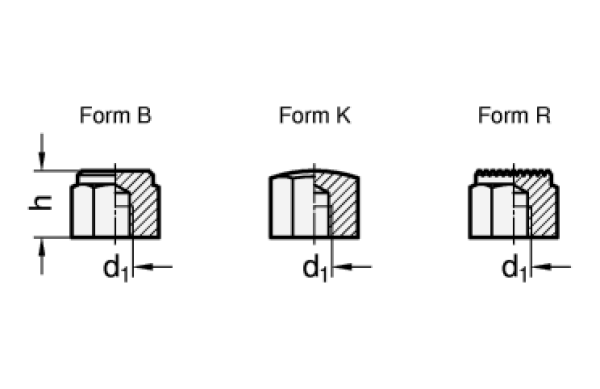

Form
B Druckfläche plan

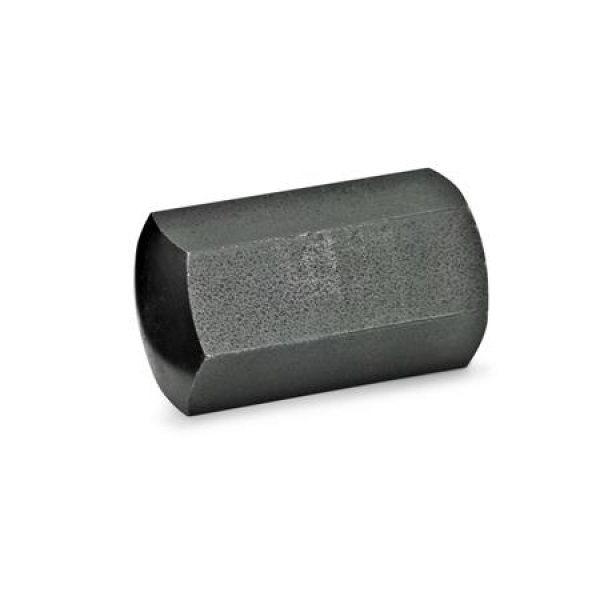

K Druckfläche gewölbt

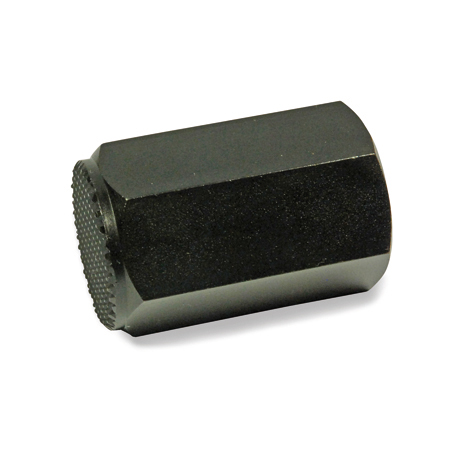

R Druckfläche geriffelt

RoHS

Artikelnummern

409.2-15-M8-B
409.2-15-M8-K
409.2-15-M8-R
409.2-20-M10-B
409.2-20-M10-K
409.2-20-M10-R
409.2-20-M12-B
409.2-20-M12-K
409.2-20-M12-R
409.2-25-M8-B
409.2-25-M8-K
409.2-25-M8-R
409.2-25-M12-B
409.2-25-M12-K
409.2-25-M12-R
409.2-30-M10-B
409.2-30-M10-K
409.2-30-M10-R
409.2-30-M12-B
409.2-30-M12-K
409.2-30-M12-R
409.2-30-M16-B
409.2-30-M16-K
409.2-30-M16-R
409.2-40-M10-B
409.2-40-M10-K
409.2-40-M10-R
409.2-40-M12-B
409.2-40-M12-K
409.2-40-M12-R
409.2-50-M12-B
409.2-50-M12-K
409.2-50-M12-R
409.2-50-M16-B
409.2-50-M16-K
409.2-50-M16-R
