GN 771.1 Positionierstifte

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 3,97 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

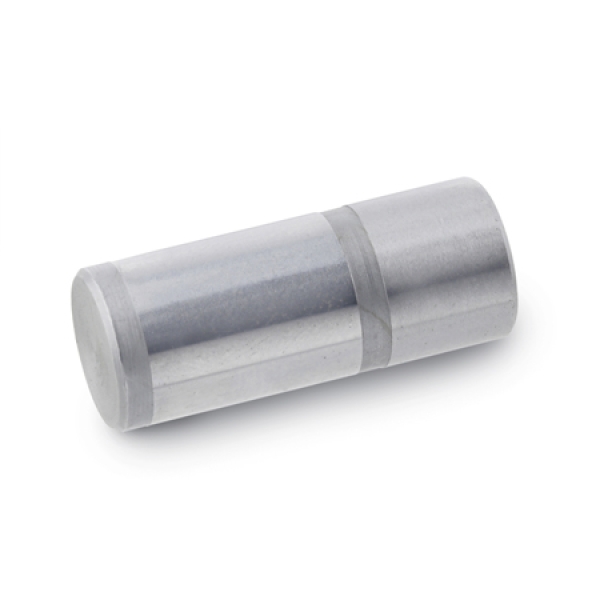

Positionierstifte GN 771.1 werden in der Regel in Verbindung mit Positionierbuchsen DIN 172 / DIN 179 eingesetzt.

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung; der Ansatz l3 erleichtert die Montage.

d p6/h6 l1 l2 l3
4 16 8 1,5
5 18 8 1,5
6 22 10 1,5
8 24 10 2
10 28 12 2
12 30 12 2,5
16 36 16 2,5





Ausführung
Stahl
gehärtet (HRC 60 ±2)
Passmaße dp6 / dh6 geschliffen


RoHS
Artikelnummern
771.1-4-16-8
771.1-5-18-8
771.1-6-22-10
771.1-8-24-10
771.1-10-28-12
771.1-12-30-12
771.1-16-36-16
