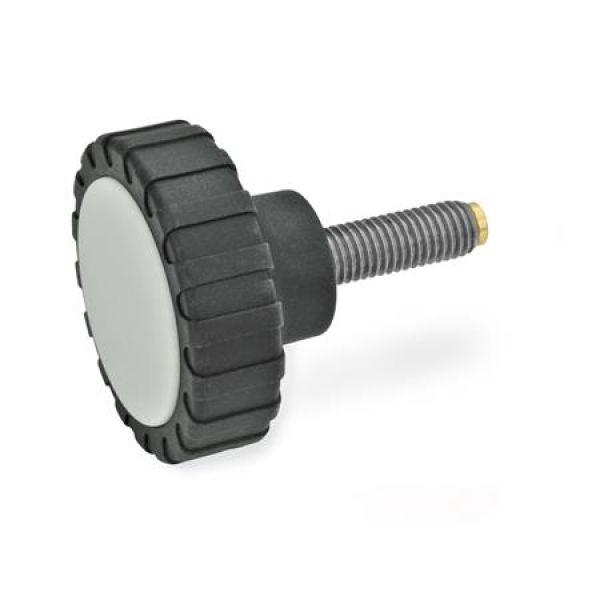

Rändelgriffschrauben GN 7336.5, Form MS/KU mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen bzw. Beschädigungen vermieden werden sollen.

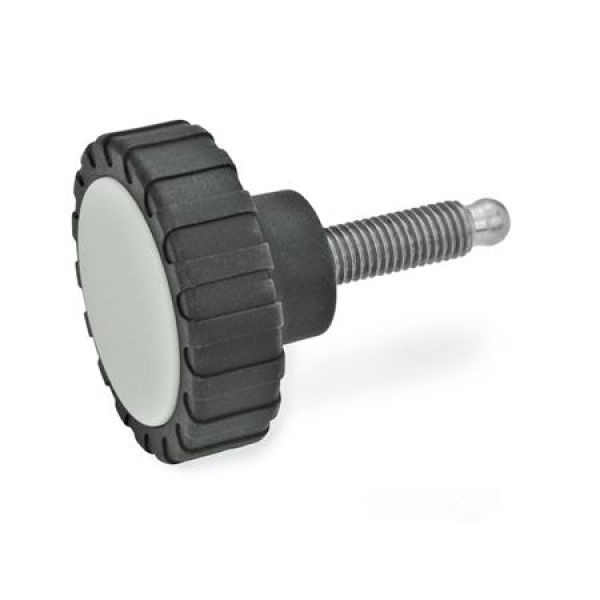

Rändelgriffschrauben GN 7336.5, Form ZK haben einen Kugelzapfen, dessen Ø d6 kleiner als der Kern-Ø des Gewindes ist. Die Ausführung mit Kugelzapfen eignet sich zur Aufnahme von Druckstücken GN 631 / GN 631.5, die nicht zum Lieferumfang gehören.
Die Rändelgriffe GN 7336 zeichnen sich durch eine geschlossene Form aus, d.h. sie haben an der Unterseite kein Ausnehmung.

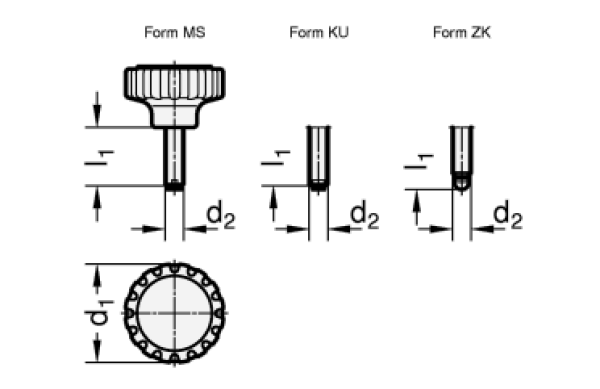

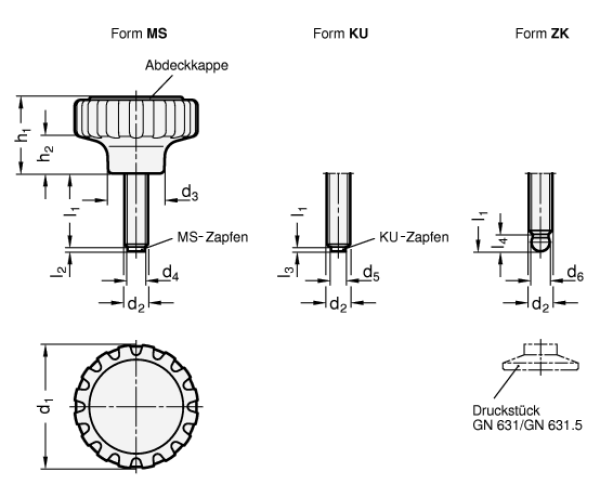

| d1 |
d2 |
l1 |
d3 |
d4
MS-Zapfen |
d5
KU-Zapfen |
d6
Kugelzapfen |
h1 |
h2 |
l2
MS-Zapfen |
l3
KU-Zapfen |
l4 ≈
Kugelzapfen |
| 34 |
M 6 |
15 |
20 |
25 |
30 |
16 |
4 |
3,5 |
4,5 ±0,03 |
21 |
10,5 |
1 |
1,3 |
5,1 |
| 42 |
M 8 |
20 |
25 |
30 |
40 |
19 |
6 |
5 |
6,1 ±0,05 |
26 |
13 |
1,5 |
1,6 |
6,2 |
| 53 |
M 10 |
25 |
30 |
40 |
50 |
24 |
8 |
6,5 |
7,8 ±0,05 |
32 |
16 |
2 |
1,9 |
7,3 |
