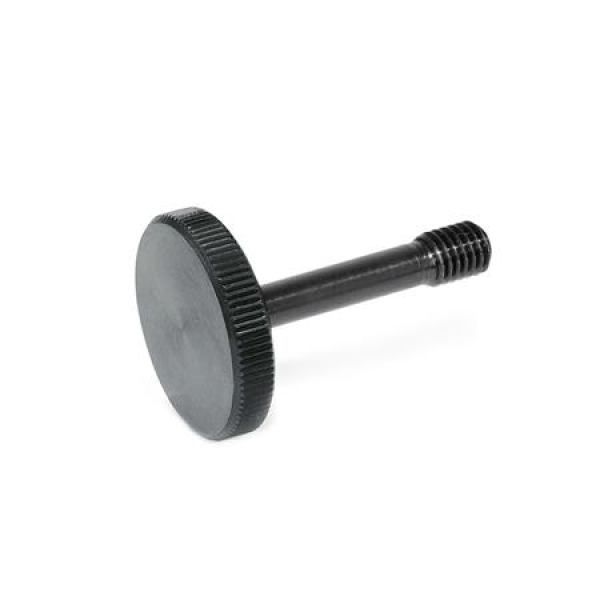

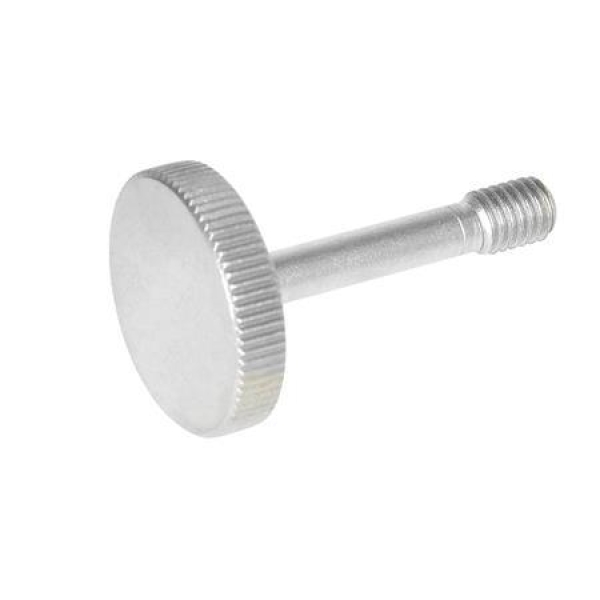

Rändelschrauben GN 653.2 können durch den Freistich d4 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, ggf. mit entsprechender Freibohrung d5 vorgesehen werden.
Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den oben gezeigten Konstruktionsvarianten gewählt werden.
| d1 |
l1 |
a1 |
a2 |
a3 |
d2 |
d3 |
d4 -0,2 |
d5 |
h |
k |
l2 |
l3 |
| M 4 |
15 |
2-4 |
4-8 |
8-10 |
16 |
8 |
3,2 |
4,5 |
5,5 |
3,5 |
5 |
2 |
| M 4 |
17 |
4-6 |
6-10 |
10-12 |
16 |
8 |
3,2 |
4,5 |
5,5 |
3,5 |
5 |
2 |
| M 4 |
19 |
6-8 |
8-12 |
12-14 |
16 |
8 |
3,2 |
4,5 |
5,5 |
3,5 |
5 |
2 |
| M 4 |
21 |
8-10 |
10-14 |
14-16 |
16 |
8 |
3,2 |
4,5 |
5,5 |
3,5 |
5 |
2 |
| M 5 |
18 |
2,5-4 |
4-10,5 |
10,5-12 |
20 |
10 |
4 |
5,5 |
6,5 |
4 |
6 |
2,5 |
| M 5 |
20 |
4-6 |
6-12 |
12-14 |
20 |
10 |
4 |
5,5 |
6,5 |
4 |
6 |
2,5 |
| M 5 |
22 |
6-8 |
8-14 |
14-16 |
20 |
10 |
4 |
5,5 |
6,5 |
4 |
6 |
2,5 |
| M 5 |
26 |
8-12 |
12-16 |
16-18 |
20 |
10 |
4 |
5,5 |
6,5 |
4 |
6 |
2,5 |
| M 6 |
24 |
3-6 |
6-13 |
13-16 |
24 |
12 |
4,8 |
6,5 |
8 |
5 |
8 |
3 |
| M 6 |
26 |
6-8 |
8-16 |
16-18 |
24 |
12 |
4,8 |
6,5 |
8 |
5 |
8 |
3 |
| M 6 |
30 |
8-12 |
12-18 |
18-22 |
24 |
12 |
4,8 |
6,5 |
8 |
5 |
8 |
3 |
| M 6 |
34 |
12-16 |
16-22 |
22-26 |
24 |
12 |
4,8 |
6,5 |
8 |
5 |
8 |
3 |
| M 8 |
30 |
4-8 |
8-16 |
16-20 |
30 |
16 |
6,5 |
8,5 |
9 |
6 |
10 |
4 |
| M 8 |
34 |
8-12 |
12-20 |
20-24 |
30 |
16 |
6,5 |
8,5 |
9 |
6 |
10 |
4 |
| M 8 |
38 |
12-16 |
16-24 |
24-28 |
30 |
16 |
6,5 |
8,5 |
9 |
6 |
10 |
4 |
| M 8 |
42 |
16-20 |
20-28 |
28-32 |
30 |
16 |
6,5 |
8,5 |
9 |
6 |
10 |
4 |
