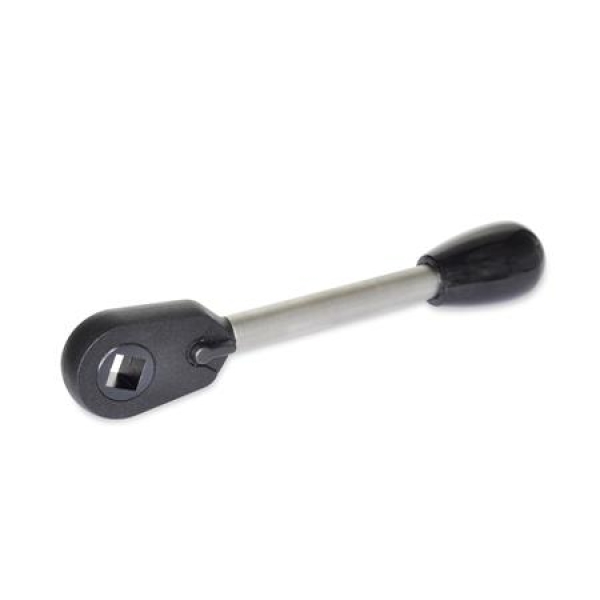

Ratschen-Spanner GN 316 zeichnen sich durch eine stabile Konstruktion, einfache Handhabung und ein ansprechendes Design aus.
Durch Lösen der Halteschraube kann das Deckblech abgenommen und der Einsatz ausgetauscht werden. Im Regelfall werden die Ratschen-Spanner bei Anwendungsfällen eingesetzt, wo immer derselbe Einsatz verwendet wird. So. z.B. auch zum "stationären" Anbau an Maschinen und Geräten.
d1
Ø
Einsatz |
d2
Gewinde |
d3H7
Bohrung
mit Nut K |
s1
Vierkant V |
s2
Sechskant
SK |
b |
d4 |
d5 |
h |
l |
max. zul.
Drehmoment
in Nm |
| 12 |
M 8 |
- |
- |
- |
V 8 |
- |
- |
22 |
9 |
20 |
11 |
118 |
40 |
| 17 |
M 10 |
M 12 |
K 10 |
K 12 |
V 10 |
- |
SK 12* |
30 |
11 |
26 |
14 |
156 |
70 |
| 22 |
M 14* |
M 16 |
K 14 |
K 16 |
V 12 |
V 14 |
SK 14* |
39,5 |
14 |
33 |
17 |
187 |
130 |
| 26 |
M 20 |
- |
K 18 |
- |
V 17 |
- |
SK 17* |
46 |
17 |
33 |
22 |
219 |
180 |
