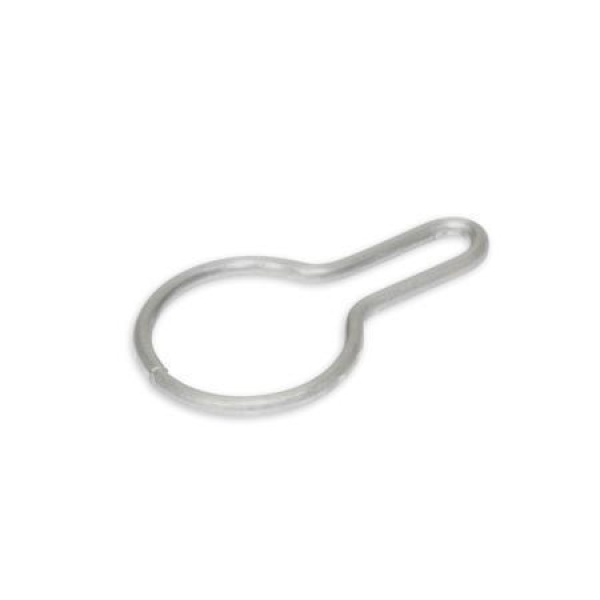

Ringösen GN 111.6 werden in der Regel in Verbindung mit Kugelketten bzw. Halteseilen verwendet.
Eine typische Anwendung ist, Normelemente wie z.B. Rändelgriffschrauben, unverlierbar zu machen.
Sterngriffe GN 6336.13 mit Verliersicherung werden als komplettes Normteil aus Sterngriff mit Einstich und montierter Ringöse, mit Halteseil oder Kugelkette geliefert.

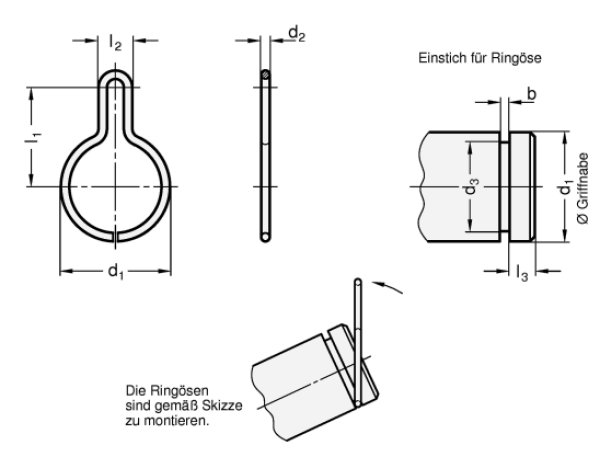

d0 Naben-Ø |
d1 +0,5 |
d2 |
d3 ±0,1 |
b +0,2 |
l1 ≈ |
l2 ±0,5 |
l3 +0,3 |
12 |
11,4 |
1,1 |
9,1 |
1,7 |
18,7 |
5 |
2,5 |
14 |
13,2 |
1,1 |
10,9 |
1,8 |
19,8 |
5 |
3,2 |
15 |
14,6 |
1,3 |
11,9 |
1,8 |
22,7 |
5,5 |
3,2 |
16 |
15,6 |
1,3 |
12,9 |
1,8 |
23,3 |
5,5 |
3,2 |
17 |
16,4 |
1,3 |
13,7 |
1,9 |
23,8 |
5,5 |
3,9 |
18 |
17,6 |
1,4 |
14,7 |
1,9 |
26,5 |
6 |
3,9 |
19 |
18,6 |
1,4 |
15,7 |
1,9 |
27,1 |
6 |
3,9 |
20 |
19,6 |
1,4 |
16,7 |
1,9 |
27,7 |
6 |
3,9 |
21 |
20,4 |
1,4 |
17,5 |
2 |
28,1 |
6 |
5,1 |
22 |
21,8 |
1,6 |
18,5 |
2 |
31,1 |
7 |
5,1 |
23 |
22,8 |
1,6 |
19,5 |
2 |
31,7 |
7 |
5,1 |
24 |
23,8 |
1,6 |
20,5 |
2 |
32,2 |
7 |
5,1 |
26 |
25,6 |
1,6 |
22,3 |
2,1 |
33,2 |
7 |
5,4 |
