GN 231 Aluminium - Rohrschellen

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1 / s1:

Oberfläche:

ab 15,28 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Klemmbohrungen der Rohrschellen GN 231 sind unbearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

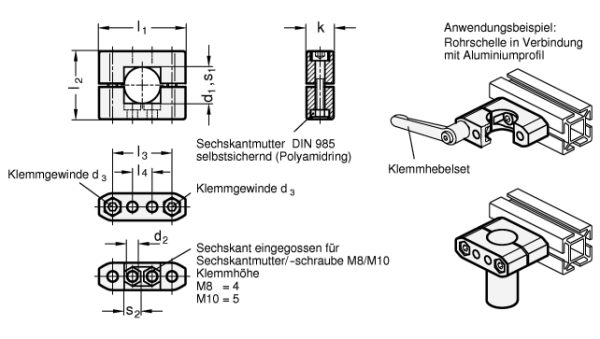

d₁ Bohrung B	s₁ Vierkant V	d₂	d₃ Klemm- gewinde	k Klemm- länge	l₁	l₂	l₃	m₁	m₂	s₂	Klemmhebelset für d₃
B 8	V 8	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 10	V 10	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 12	V 12	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 14	V 14	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 15	V 15	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 16	V 16	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 18	V 18	6,2	M 6	17	52	38	3,5	36	10,5	10	GN 911-M6-32
B 20	V 20	8,5	M 8	22	70	55	4	48	16	13	GN 911-M8-50
B 25	V 25	8,5	M 8	22	70	55	4	48	16	13	GN 911-M8-50
B 30	V 30	8,5	M 8	22	70	55	4	48	16	13	GN 911-M8-50
B 40	V 40	11	M 10	27	100	80	5	73	30	17	GN 911-M10-70
B 42	-	11	M 10	27	100	80	5	73	30	17	GN 911-M10-70
B 45	V 45	11	M 10	27	100	80	5	73	30	17	GN 911-M10-70
B 48	-	11	M 10	27	100	80	5	73	30	17	GN 911-M10-70
B 50	V 50	11	M 10	27	100	80	5	73	30	17	GN 911-M10-70
B 55	V 55	11	M 10	27	100	90	5	78	30	17	GN 911-M10-80
B 60	V 60	11	M 10	27	100	90	5	78	30	17	GN 911-M10-80

Ausführung

Aluminium
kunststoffbeschichtet

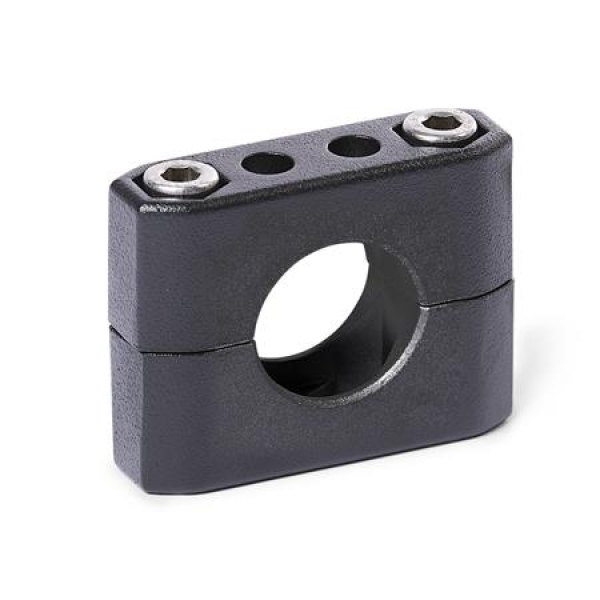

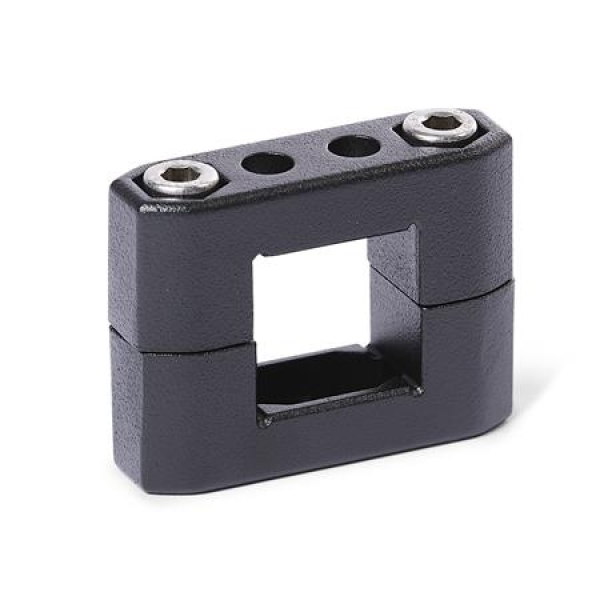

schwarz, RAL 9005, strukturmatt SW

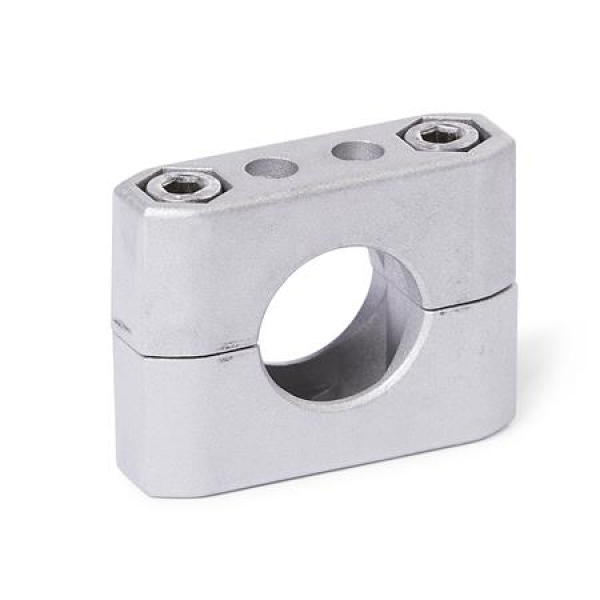

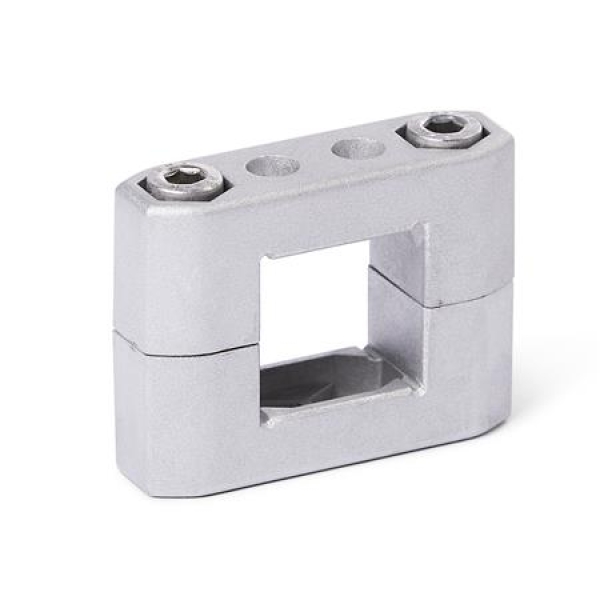

blank BL

matt gestrahlt

Klemmbohrung unbearbeitet

Kennziffer
2 mit 2 Edelstahl-Klemmschrauben DIN 912

Zylinderschrauben DIN 912
Edelstahl
nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl
nichtrostend, 1.4301

RoHS

Artikelnummern

231-B8-2-SW
231-B8-2-BL
231-V8-2-SW
231-V8-2-BL
231-B10-2-SW
231-B10-2-BL
231-V10-2-SW
231-V10-2-BL
231-B12-2-SW
231-B12-2-BL
231-V12-2-SW
231-V12-2-BL
231-B14-2-SW
231-B14-2-BL
231-V14-2-SW
231-V14-2-BL
231-B15-2-SW
231-B15-2-BL
231-V15-2-SW
231-V15-2-BL
231-B16-2-SW
231-B16-2-BL
231-V16-2-SW
231-V16-2-BL
231-B18-2-SW
231-B18-2-BL
231-V18-2-SW
231-V18-2-BL
231-B20-2-SW
231-B20-2-BL
231-V20-2-SW
231-V20-2-BL
231-B25-2-SW
231-B25-2-BL
231-V25-2-SW
231-V25-2-BL
231-B30-2-SW
231-B30-2-BL
231-V30-2-SW
231-V30-2-BL
231-B40-2-SW
231-B40-2-BL
231-V40-2-SW
231-V40-2-BL
231-B42-2-SW
231-B42-2-BL
231-B45-2-SW
231-B45-2-BL
231-V45-2-SW
231-V45-2-BL
231-B48-2-SW
231-B48-2-BL
231-B50-2-SW
231-B50-2-BL
231-V50-2-SW
231-V50-2-BL
231-B55-2-SW
231-B55-2-BL
231-V55-2-SW
231-V55-2-BL
231-B60-2-SW
231-B60-2-BL
231-V60-2-SW
231-V60-2-BL
