GN 425.8 Schalen-Klappgriffe

Art.Nr.:: 425.8-100-NI-SW-B
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

l1:

Ausführung:

Oberfläche Schale:

40,40 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Schalen-Klappgriffe GN 425.8 werden eingesetzt, wenn der Griff in eingeklapptem Zustand nicht bzw. max. 3 mm vorstehen darf.

In der Form A wird der Klappgriff durch federbelastete Druckstücke in beiden Endstellungen gehalten.

Die Form B hingegen stellt den Klappgriff nach dem Loslassen mittels Federrückstellung immer in die Ausgangsstellung zurück, so dass dieser nicht gegebenenfalls störend hervorsteht.

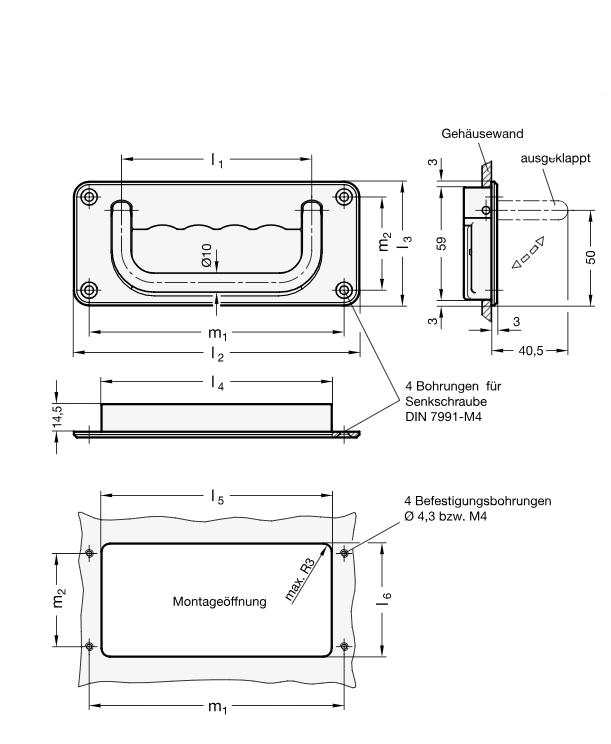

l₁	l₂	l₃	l₄	l₅	l₆	m₁	m₂
100	150	65	121	122	60	134	49
120	170	65	141	142	60	154	49

Ausführung

Klappgriff

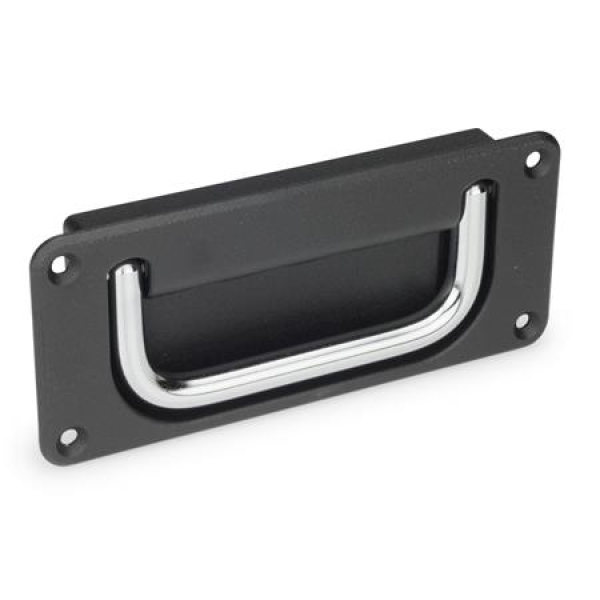

Stahl, verchromt  CR

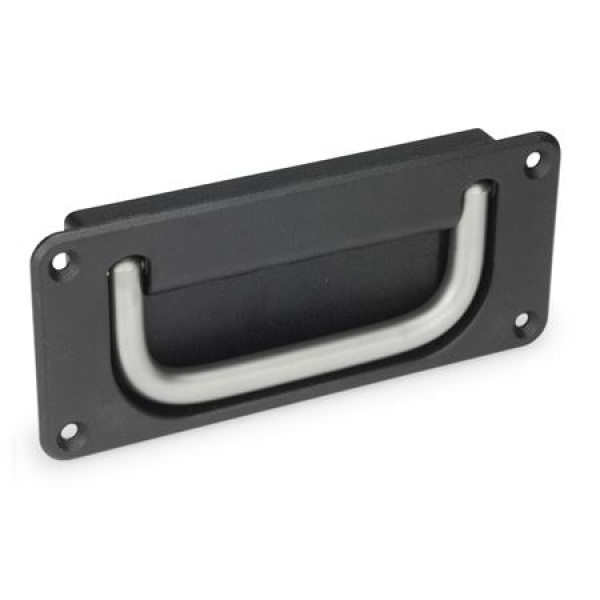

Edelstahl  NI
nichtrostend, 1.4305
matt gestrahlt

Griffschale
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt  SW

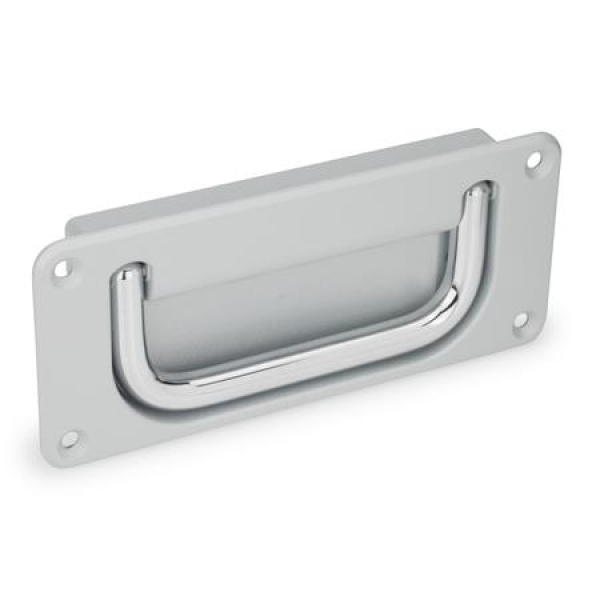

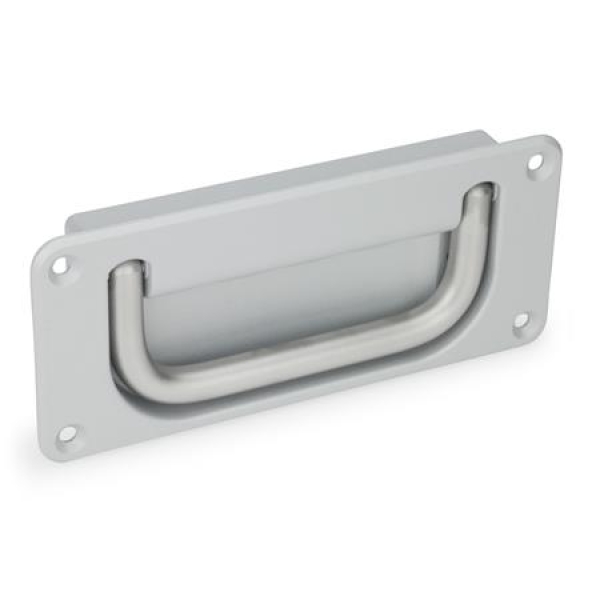

silber, RAL 9006, strukturmatt SR

Form
A mit Arretierung des Griffs in der ein- bzw. ausgeklappten Stellung
B mit Federrückstellung des Griffs in die eingeklappte Stellung

RoHS-konform

Artikelnummern

425.8-100-CR-SW-A
425.8-100-NI-SW-A
425.8-100-CR-SR-A
425.8-100-NI-SR-A
425.8-100-CR-SW-B
425.8-100-NI-SW-B
425.8-100-CR-SR-B
425.8-100-NI-SR-B
425.8-120-CR-SW-A
425.8-120-NI-SW-A
425.8-120-CR-SR-A
425.8-120-NI-SR-A
425.8-120-CR-SW-B
425.8-120-NI-SW-B
425.8-120-CR-SR-B
425.8-120-NI-SR-B
