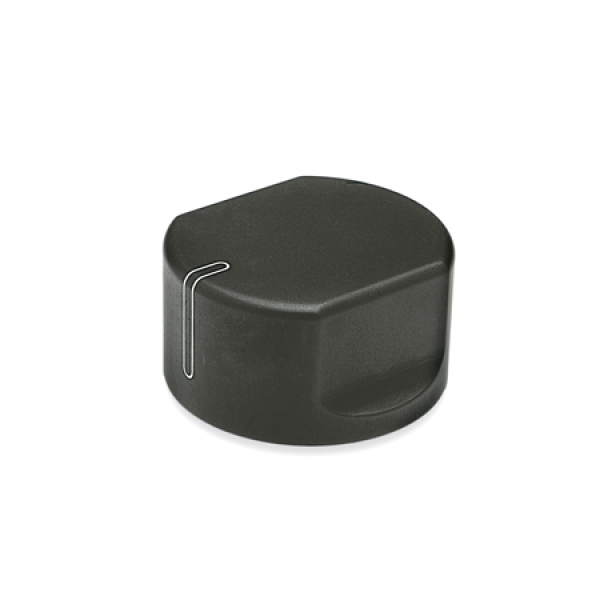

GN 729 Schaltknöpfe, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

ab 10,11 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Schaltknöpfe GN 729 werden in der Regel für Drehbewegungen innerhalb 180° eingesetzt.

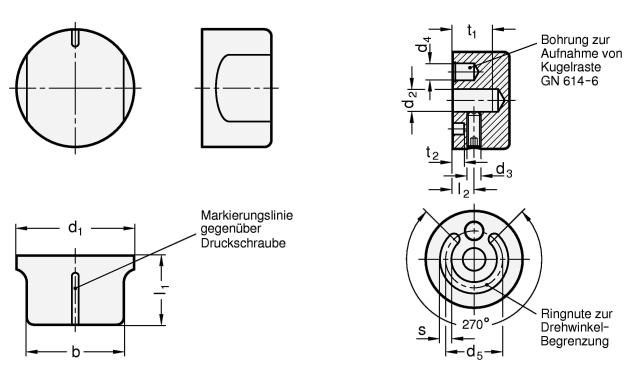

Mit Hilfe von Begrenzungsstiften, die in die Ringnute ragen, kann der Drehwinkel begrenzt werden. Die Bohrung d4 dient zur Aufnahme von federnden Druckstücken GN 614, wodurch sich auf einfache Weise Raststellungen realisieren lassen.

Die Markierungslinie ist absolut abriebfest und von zwei Seiten einsehbar.

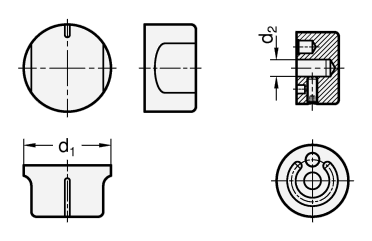

d₁	d₂ H8 Bohrung		b	d₃	d₄	d₅	l₁	l₂	t₁ min.	t₂ +0,2	s +0,3/+0,1
34	B 6	B 8	28	M 5	6	20	20	7,5	14	4	4
42	B 8	B 10	35	M 5	6	30	22	7,5	16	4	4

Ausführung

Aluminium
eloxiert, schwarz

Markierungslinie weiß,
eingraviert in Laserpräzision

Edelstahl-Gewindestift DIN 916
mit Innensechskant und Ringschneide

RoHS-konform

Artikelnummern

729-34-B6
729-34-B8
729-42-B8
729-42-B10
