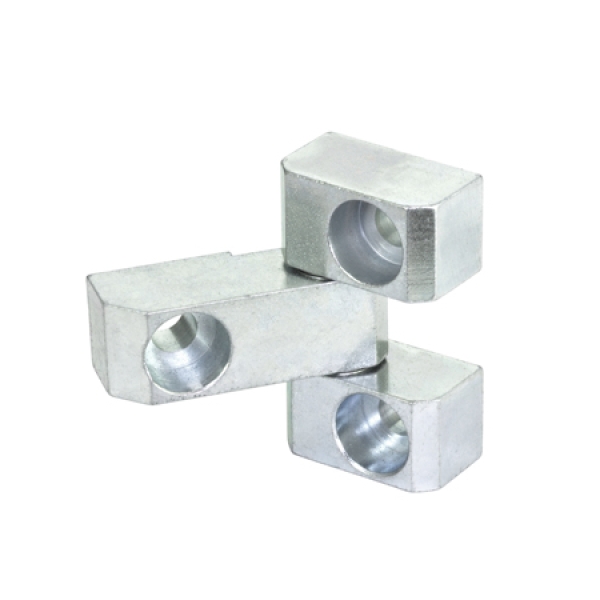

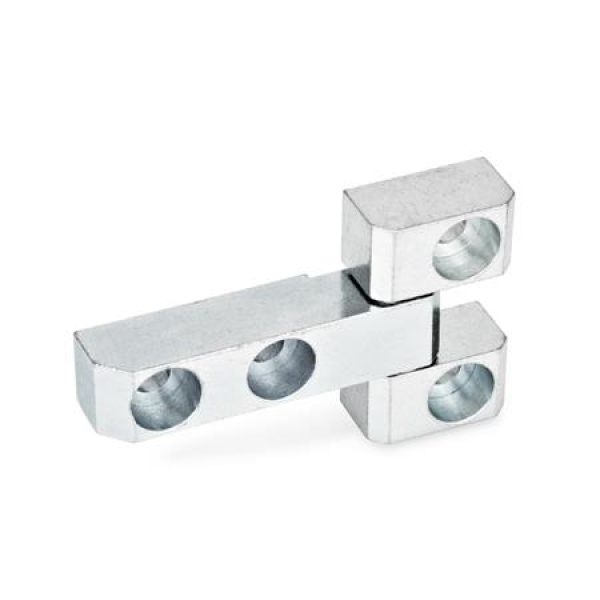

GN 129.3 Stahl - Scharniere dreiteilig

Art.Nr.:: 129.3-91-55-A-ST
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

l1:

23,06 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Scharniere GN 129.3 werden für außen mit dem Rahmen flächengleiche, aufliegende Türen eingesetzt und sind im montierten Zustand nicht aushängbar.

Durch die Befestigung mittels Zylinderschrauben DIN 912 können sie sehr flexibel mittels anwendungsseitigen Gewinden oder durch Verwendung von durchgehenden Schrauben für verschiedenste Klemmdicken befestigt werden.

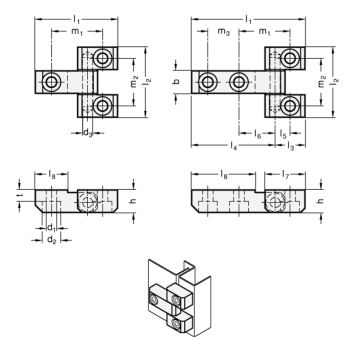

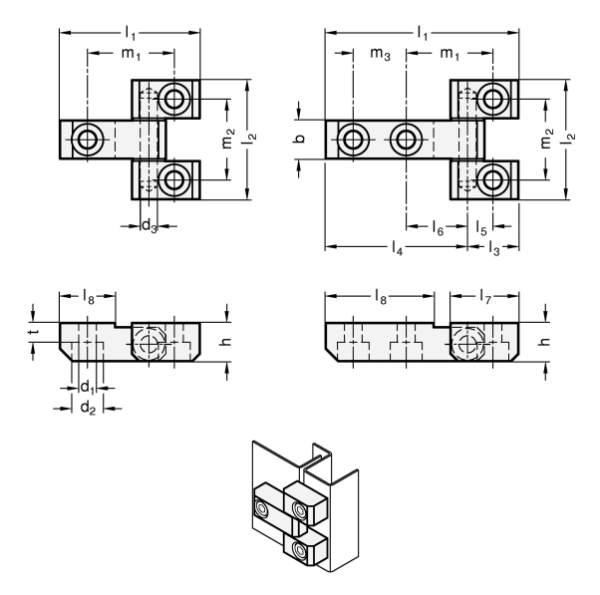

l₁	l₂	b	d₁	d₂	d₃ Stift	h	l₃	l₄ max.	l₅	l₆ max.	l₇	l₈	m₁	m₂	m₃	t
66	55	18	8,4	15	8	18	24	42	12	29	32	26	41	37	-	9
91	55	18	8,4	15	8	18	24	67	12	29	32	51	41	37	25	9

Ausführung

Stahl ST
verzinkt, blau passiviert

Stift
Messing, vernickelt

Scheibe
Messing, vernickelt

Form
A Befestigung von der Vorderseite

RoHS

Artikelnummern

129.3-66-55-A-ST
129.3-91-55-A-ST
