GN 437 Scharniere mit einstellbarer Friktion
SOLD OUT
Bei Scharnieren GN 437 kann über eine Stellschraube die Beweglichkeit des Scharniers verändert werden. Ein über den gesamten Schwenkbereich konstantes, einstellbares Brems-Drehmoment wird dadurch ermöglicht. Das Schwenken von Türen und Klappen wird gehemmt und einer selbsttätigen Bewegung wird dadurch entgegengewirkt
Das Reibmoment wird erzielt, indem zwei schlanke Reibkegel gegeneinander verspannt werden. Die große Reibfläche und der verschleißarme Kunststoff der Reibkegel garantiert eine lange Lebensdauer bei nahezu gleichbleibender Schwergängigkeit.
Auf Grund des Aufbaus und der Vorspannung der Reibkegel hat das Scharnier radial kaum und axial gar kein Spiel.

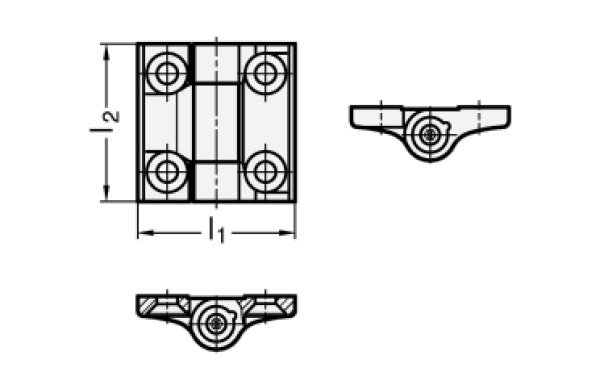

| l1 | l2 | d | h1 | h2 | h3 | h4 | l3 | m1 | m2 | sw | max. empf. Anzugsdrehmoment der Stellschraube in Nm |
≈ Reibmoment in Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 5,3 | 13,5 | 5 | 7 | 14 | 13 | 25 | 25 | 2,5 | 0,5 | 2 |
| 50 | 50 | 6,5 | 15,5 | 6 | 8 | 16 | 16,5 | 30 | 30 | 3 | 0,75 | 4 |
| 60 | 60 | 8,3 | 18,5 | 7,5 | 9,5 | 19 | 20 | 36 | 36 | 4 | 1,5 | 6,5 |
Zink-Druckguss ZD
kunststoffbeschichtet

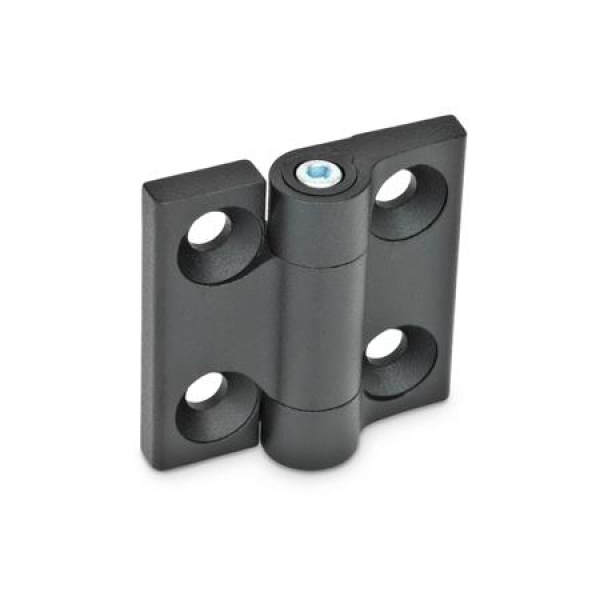

schwarz, RAL 9005, strukturmatt SW

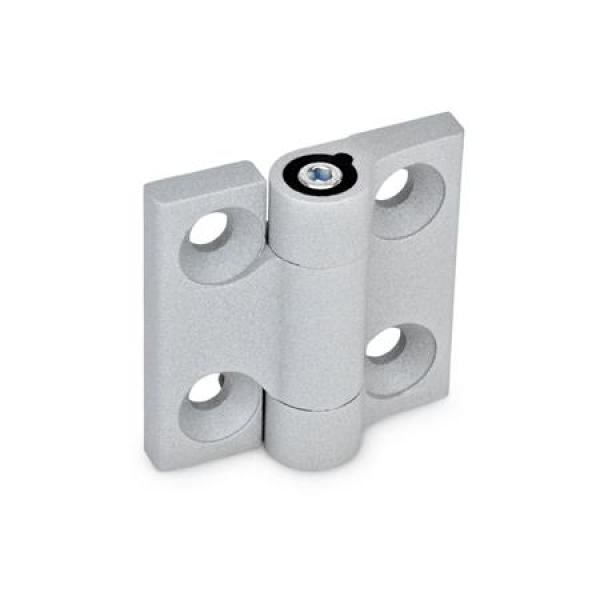

silber, RAL 9006, strukturmatt SR
Reibkonus
Kunststoff (Polyacetal POM)
temperaturbeständig bis 80 °C
Stellschraube / Sechskantmutter
Stahl
verzinkt, blau passiviert
Form
A2x2 Bohrungen für Senkschrauben
RoHS
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
silber, RAL 9006, strukturmatt SR
Reibkonus
Kunststoff (Polyacetal POM)
temperaturbeständig bis 80 °C
Stellschraube / Sechskantmutter
Stahl
verzinkt, blau passiviert
Form
A2x2 Bohrungen für Senkschrauben
RoHS
437-ZD-40-40-A-SW
437-ZD-40-40-A-SR
437-ZD-50-50-A-SW
437-ZD-50-50-A-SR
437-ZD-60-60-A-SW
437-ZD-60-60-A-SR
437-ZD-40-40-A-SR
437-ZD-50-50-A-SW
437-ZD-50-50-A-SR
437-ZD-60-60-A-SW
437-ZD-60-60-A-SR
