GN 237 Scharnierere mit horizonal verlängerten Scharnierflügeln

Art.Nr.:: 237-ZD-90-60-C-SW
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

l1:

Werkstoff:

Oberfläche:

l2:

16,55 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

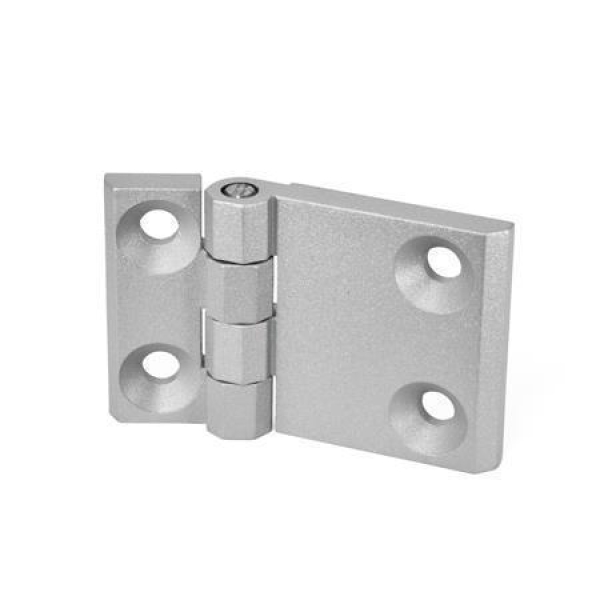

Scharniere GN 237 mit verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Abstände der Befestigungsbohrungen erforderlich sind.

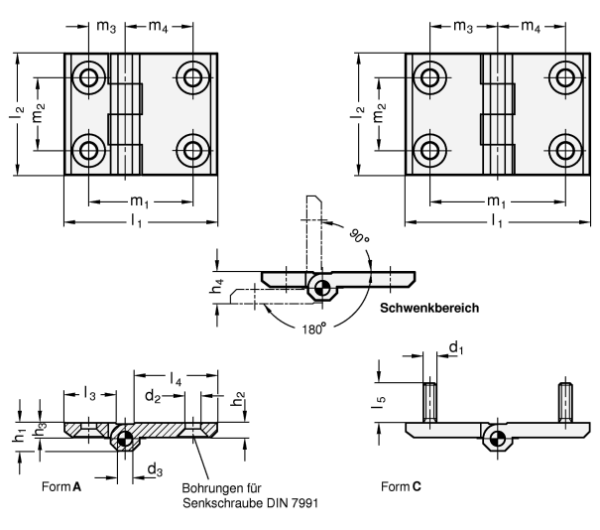

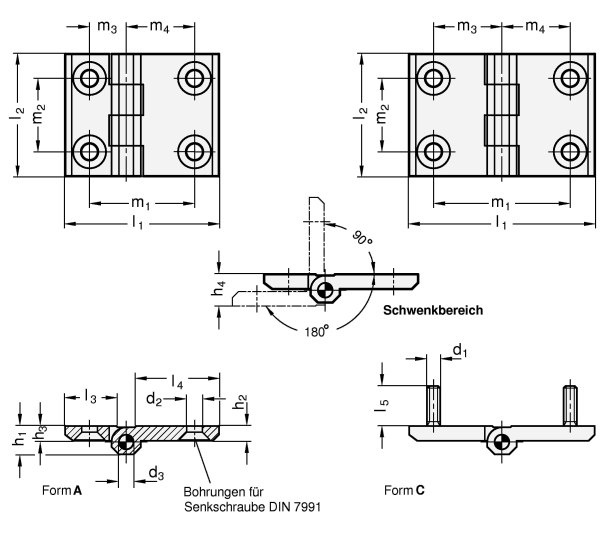

l₁ einseitig verlängert	beidseitig verlängert	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0,5	l₃	l₄	l₅	m₁	m₂	m₃	m₄
63	-	50	M 6	6,3	6	11,5	6	6,5	13	18,5	31,5	12	43	30	15	28
-	76	50	M 6	6,3	6	11,5	6	6,5	13	31,5	31,5	12	56	30	28	28
90	-	60	M 8	8,4	8	15	8	8,5	17	21,5	51,5	14	63	36	18	45
-	120	60	M 8	8,4	8	15	8	8,5	17	51,5	51,5	14	90	36	45	45

Ausführung

Zink-Druckguss ZD
kunststoffbeschichet

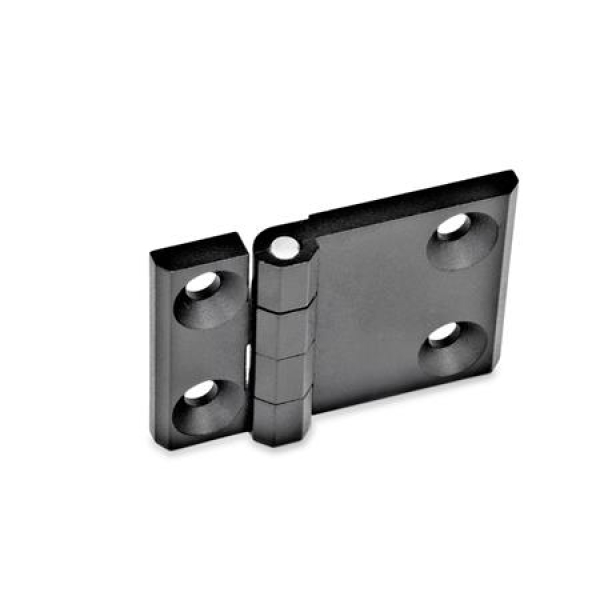

schwarz, RAL 9005, strukturmatt SW

silber, RAL 9006, strukturmatt SR

Stift
Edelstahl, nichtrostend, 1.4305 (A2)

Gewindestift (Form C)
Edelstahl, nichtrostend, 1.4401

Form
A 2x2 Bohrungen für Senkschrauben
C 2x2 Gewindestifte

RoHS
