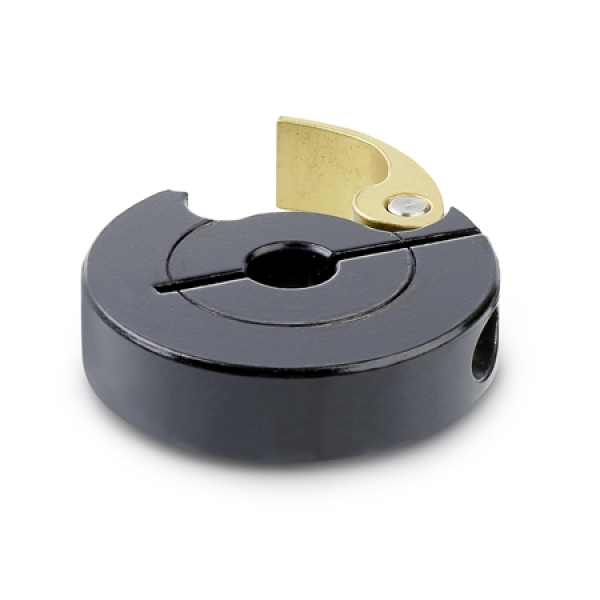

Bei Schnellspann-Klemmringen GN 704 wird der Kraftschluss mit der Welle über einen Exzenterhebel hergestellt. Dadurch lassen sich die
Ringe ohne Werkzeug schnell und leicht verstellen. Dank des Werkstoffs Aluminium ergibt sich eine geringe Massenträgheit.
Das angegebene Anzugsdrehmoment der Schraube dient als Richtwert bei dem der auf einer Welle geklemmte Ring (mit geschlossenem Exzenterhebel) die entsprechend angegebene axiale Belastbarkeit erreichen kann. Die Angaben über die axiale Belastbarkeit sind unverbindliche Richtwerte, sie stellen keine Beschaffenheitszusage dar.
Die Reibfläche des Exzenterhebels sollte stets leicht geschmiert sein, da sich dies günstig auf die Lebensdauer auswirkt.

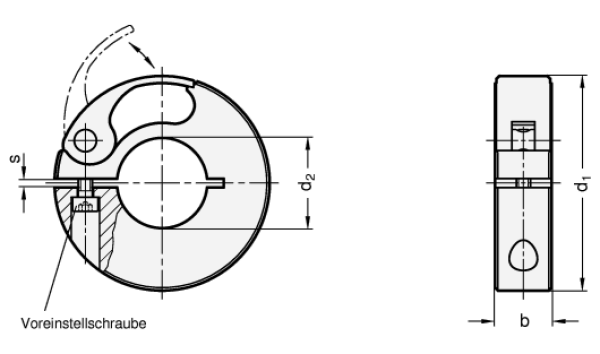

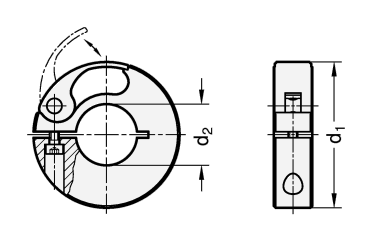

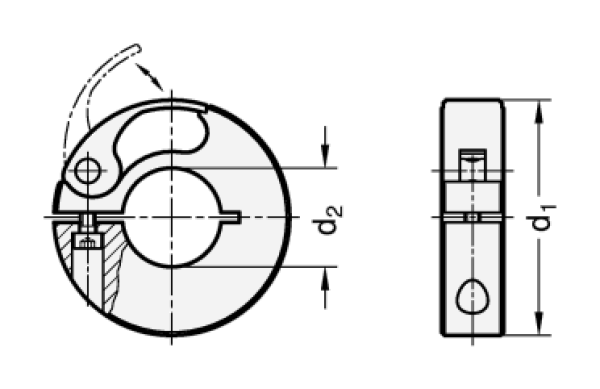

| d1 |
d2
empfohlene
Wellentoleranz h8 |
b |
s |
Anzugsdrehmoment
der Schraube in Nm ≈ |
Axiale
Belastbarkeit
in N ≈
min. |
max. |
| 38 |
B 6 |
B 8 |
B 10 |
B 12 |
B 14 |
B 15 |
B 16 |
10 |
1,5 |
0,5 |
133 |
267 |
| 50 |
B 20 |
B 25 |
B 28 |
B 30 |
- |
- |
- |
13 |
1,5 |
0,7 |
311 |
445 |
| 75 |
B 32 |
B 35 |
B 38 |
- |
- |
- |
- |
15 |
1,5 |
1,5 |
467 |
534 |
| 100 |
B 40 |
B 42 |
B 45 |
B 48 |
B 50 |
- |
- |
19 |
4,5 |
4,5 |
556 |
867 |
| 120 |
B 54 |
B 55 |
B 60 |
B 65 |
B 70 |
B 75 |
- |
19 |
4,5 |
4,5 |
890 |
1379 |
