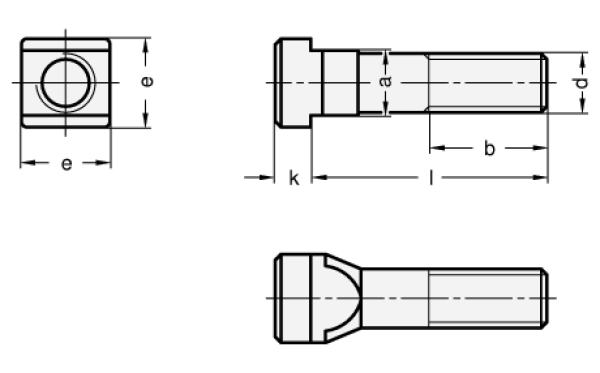

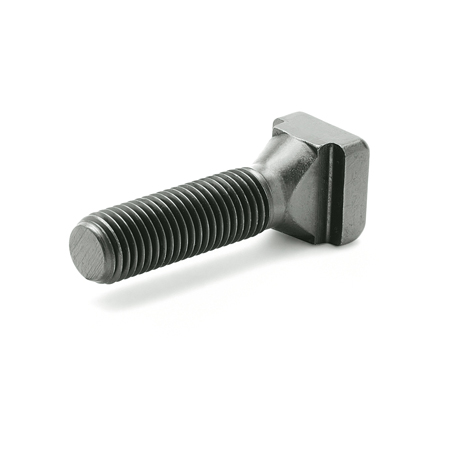

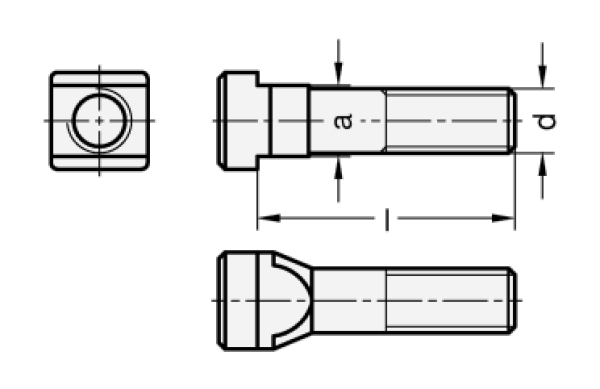

Das amtliche Normblatt von Schrauben für T-Nuten DIN 787 sieht noch die Größen 5, 36, 42, 48 und 54 vor.
a -0,3/-0,5 |
d |
Länge l - Gewindelänge b
l - b |
l - b |
l - b |
l - b |
e |
k |
für T-Nuten
DIN 650 |
6 |
M 6 |
25 - 15 |
40 - 28 |
63 - 40 |
- |
10 -0,5 |
4 -0,5 |
6 |
8 |
M 8 |
32 - 22 |
50 - 35 |
- |
- |
13 -0,5 |
6 -0,5 |
8 |
10 |
M 10 |
40 - 30 |
63 - 45 |
100 - 60 |
- |
15 -0,5 |
6 -0,5 |
10 |
12 |
M 12 |
50 - 35 |
80 - 55 |
125 - 75 |
- |
18 -0,5 |
7 -0,5 |
12 |
14 |
M 12 |
50 - 35 |
80 - 55 |
125 - 75 |
200 - 120 |
22 -0,5 |
8 -0,5 |
14 |
18 |
M 16 |
63 - 45 |
100 - 63 |
160 - 100 |
250 - 150 |
28 -0,5 |
10 -0,5 |
18 |
22 |
M 20 |
80 - 55 |
125 - 85 |
200 - 125 |
- |
35 -0,5 |
14 -0,5 |
22 |
28 |
M 24 |
100 - 70 |
160 - 110 |
250 - 150 |
- |
44 -1 |
18 -1 |
28 |
