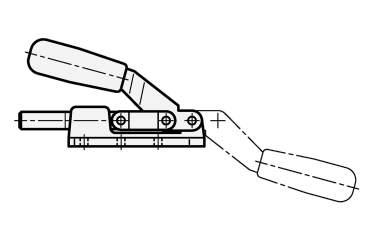

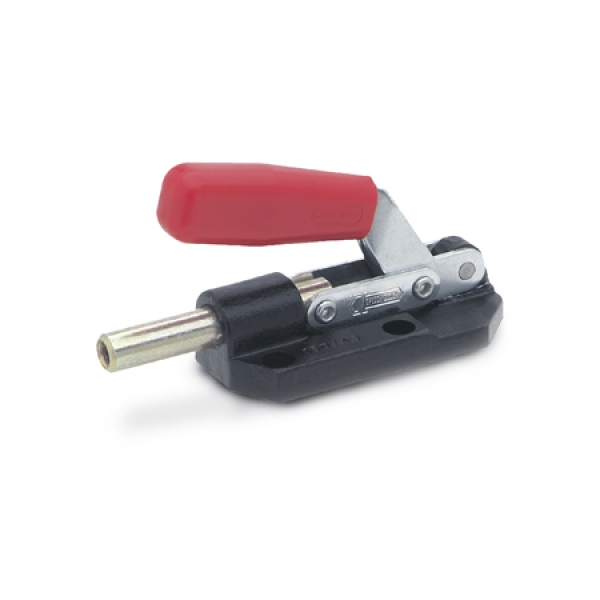

GN 842 Schubstangen-Spanner für Druck- und Zugspannung

Art.Nr.:: 842-360-AS
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

46,80 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Schubstangen-Spanner GN 842 können aufgrund ihres massiven, starren Grundkörpers für sehr hohe Haltekräfte eingesetzt werden.

Bei der Größe 70 sind die Befestigungsbohrungen mit zylinderischen Senkungen versehen zur Verwendung von Zylinderschrauben mit Innensechskant DIN 912-M4.

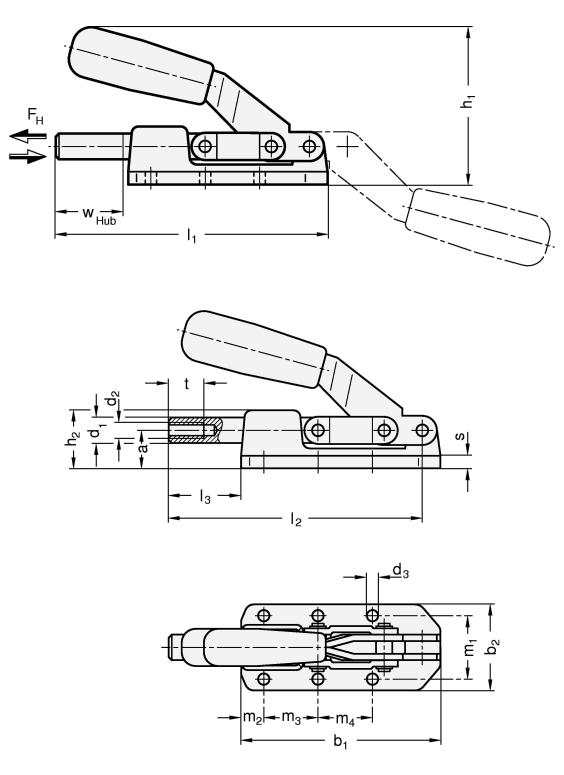

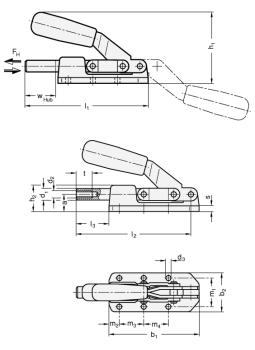

Größe	F_H in N Haltekraft	a	b₁	b₂	d₁	d₂	d₃	h₁ ≈	h₂ ≈	l₁
70	1200	12	64	36	8,5	M 6	4,3	42,5	19,5	86
160	2800	15	85	46	11	M 6	5,3	59	25	116
360	5600	25	90	45,5	12	M 8	5,5	75	34,5	122
550	8000	18	122,5	55	14	M 8	7	82,5	29,5	164,5
1100	16000	25	133	57	16	M 10	8,5	95	38	182
2100	25000	35	177	70	20	M 12	8,5	118,5	50	238
3100	45000	40	216	76	22	M 14	11	137	56	316

Größe	l₂ ≈	l₃	m₁	m₂	m₃	m₄	s	t	w Hub
70	79	22	26	13	26	-	6	12	20
160	107	31	33,5	11,5	36,5	-	7	12	30
360	114	32	33,5	30	36,5	-	7	15	32
550	154,5	42	41	15	35	41	6	16	42
1100	170,5	49	41	15	35	41	8	18	50
2100	222	61	50	35	50	50	10	22	60
3100	300	100	54	40	70	70	10	25	100

Ausführung

Grundkörper
Messing: Größe 70
Stahl: Größe 160 bis 3100
geschmiedet
schwarz lackiert

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Schubstange Stahl ST 37
verzinkt, blau passiviert

Lagerbolzen (Lagerbuchse)
einsatzgehärtet

Form
AS Grundkörper Messing / Stahl, geschmiedet

RoHS-konform

Zubehör

Andrückschrauben

Artikelnummern

842-70-AS
842-160-AS
842-360-AS
842-550-AS
842-1100-AS
842-2100-AS
842-3100-AS
