GN 841 Schubstangen-Spanner für Druckspannung

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 31,37 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

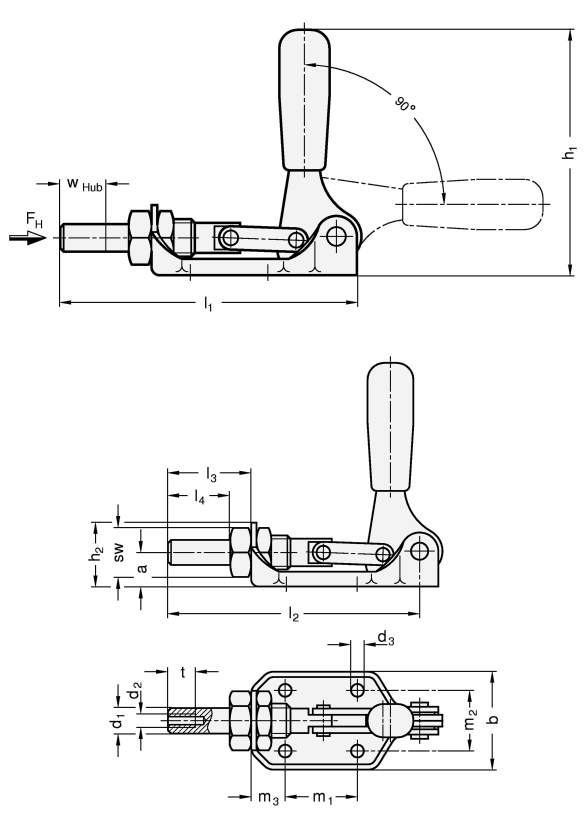

Schubstangen-Spanner für Druckspannung

Größe FH in N
Haltekraft		 a b d1 d2 d3 h1 ≈ h2 l1 ≈
120 3600 17 48 12 M 6 5,5 111 31 130
300 7200 20 58 14 M 8 6,5 140 36 167

Größe l2 ≈ l3 ≈ l4 ≈ m1 m2 m3 sw t w
Hub
120 121 40 30 34 30 17 24 12 20
300 155 57 45 50 34 18 27 16 33


Ausführung
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Schubstange Stahl St 37
verzinkt, blau passiviert

Führungsbuchse Messing
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Form
AS  Grundkörper Stahlblech



RoHS-konform

Zubehör

Andrückschrauben
Artikelnummern
841-120-AS
841-300-AS
