GN 843.1 Schubstangen-Spanner aus Stahl

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

ab 36,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

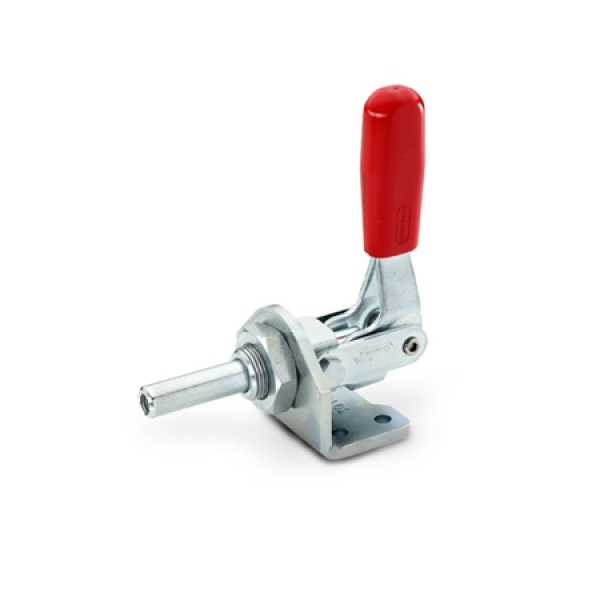

Schubstangen-Spanner GN 843.1 können über einen Befestigungswinkel (Form ASW) oder "direkt" montiert werden.

Die stirnseitige Befestigungsmöglichkeit mit einem Außengewinde gestattet es, den Spannhebel in die günstigste Spannposition zu drehen.

Schubstangen-Spanner GN 843.1 ersetzen die bisherige Norm GN 843.

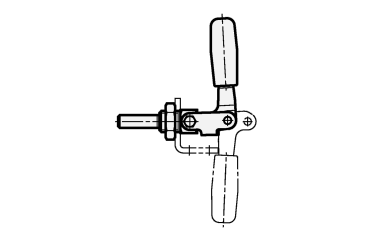

Größe	F_H in N Haltekraft	a	b₁	b₂	d₁	d₂	d₃	d₄	h₁ ≈	h₂	h₃
80	3000	24	35	30	10	M 6	M 16 x 1,5	5,5	70	38,5	19
165	5400	32	60	35	12	M 8	M 20 x 1,5	6,5	110	50	22
340	7000	48	75	47,6	16	M 10	M 24 x 2	8,5	145	70	30

Größe	l₁ ≈	l₂ ≈	l₃ ≈	l₄ ≈	l₅	m₁	m₂	m₃	s	t	w Hub
80	71	65	34	22	22	20	12	-	4	12	21
165	113	105	54	39	41	41	13,5	19	5	15	38
340	173	162	85	68	59	55	19	25	5	18	66

Ausführung

Stahl
Blechteile Einsatzstahl C 10
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Form

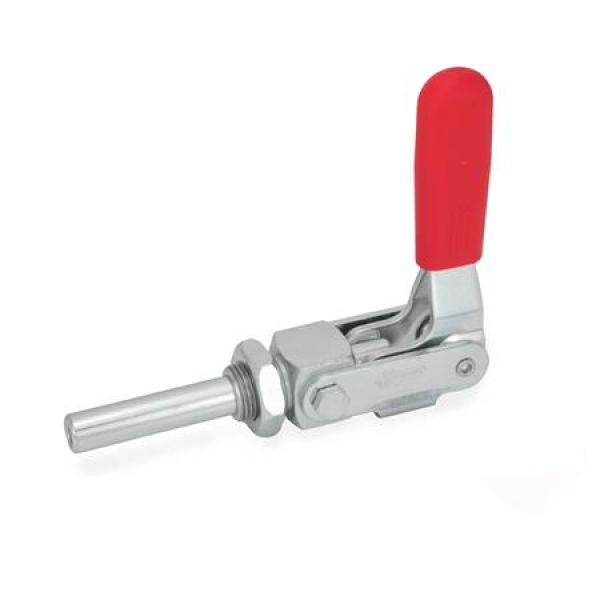

AS ohne Befestigungswinkel
ASW mit Befestigungswinkel

RoHS-konform

Zubehör

Andrückschrauben

Artikelnummern

843.1-80-AS
843.1-80-ASW
843.1-165-AS
843.1-165-ASW
843.1-340-AS
843.1-340-ASW
