GN 806 Gummi - Schutzkappen

Art.Nr.:: 806-26-B
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

4,39 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Schutzkappen GN 806 können, mit Sechskantschrauben ISO 4017 (DIN 933) oder Gewindestiften (Form B) kombiniert, als Druckschrauben mit elastischer Spannfläche oder als elastische Anschlagschrauben eingesetzt werden.

Ein typischer Einsatzfall ist ihre Verwendung bei Kniehebel-Schnellspannern (Produktgruppe 2.4).

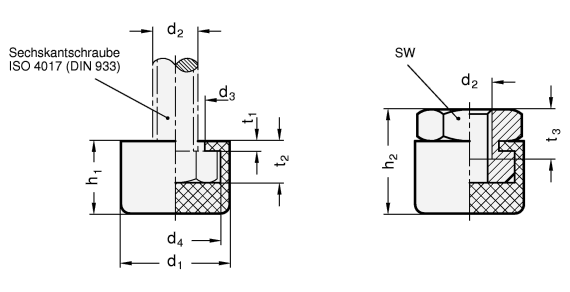

d₁	d₂	d₃	d₄	h₁	h₂	sw	t₁	t₂	t₃ min.
11*	M 4	5,5	8,2	6,5	-	-	1	4	-
12	M 5	7	9,3	8	11	10	1,5	5,3	6
15	M 6	8,5	11,5	10	14	12	2	6	7
19	M 8	11	15	13	18	16	2	7,5	8,5
24	M 10	13	20	16	23,5	21	2,2	9,2	10
26	M 12	16	22	19	26	22	2,5	10,5	12

* Schutzkappe d1 = 11 ist in Form B (mit Gewindebuchse) nicht lieferbar

Ausführung

Gummi (CR)
Härte 85±5 Shore A
schwarz

Gewindebuchse
Stahl
verzinkt, blau passiviert

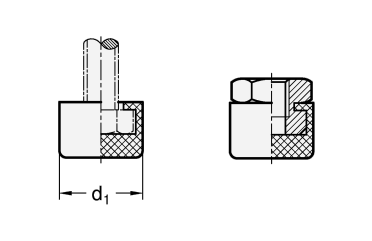

Form

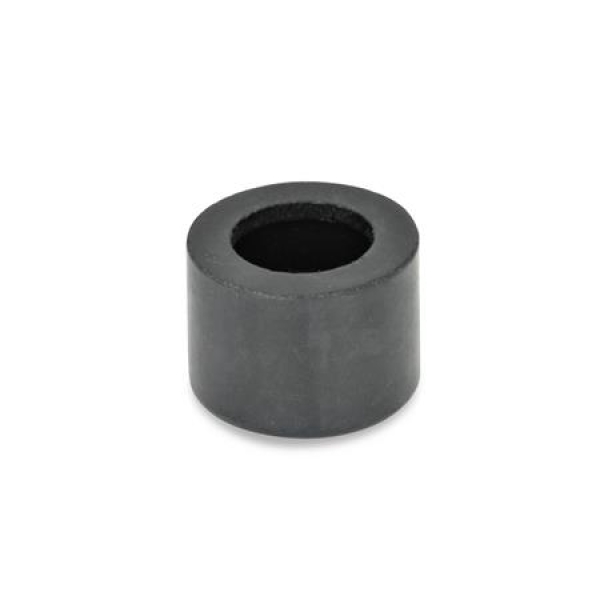

A Schutzkappe (ohne Schraube)

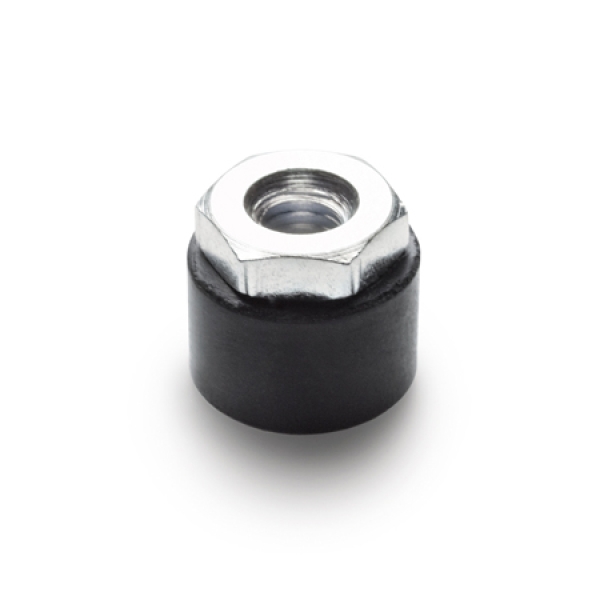

B Schutzkappe mit Gewindebuchse

RoHS

Artikelnummern

806-11-A
806-12-B
806-12-A
806-15-B
806-15-A
806-19-B
806-19-A
806-24-B
806-24-A
806-26-B
806-26-A
