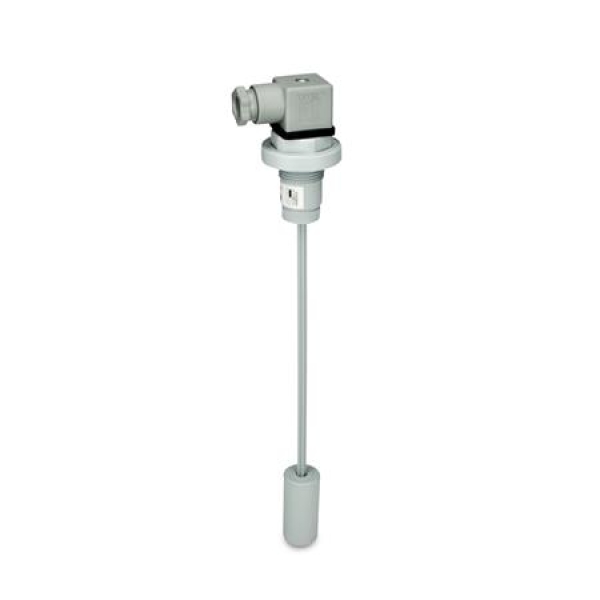

Mit Schwimmerschaltern GN 848 kann ein Flüssigkeitsstand überwacht werden indem bei über- oder unterschreiten eines definierten Füllstands ein elektrischer Schaltkontakt betätigt wird.
Das gewünschte Niveau bei dem der Schaltpunkt erreicht werden soll wird durch die Länge des Schwimmerstabs bestimmt. Dieser lässt sich dazu bei abgezogenem Schwimmer entsprechend kürzen, eine Skala für Öl bzw. Wasser erleichtert die exakte Ermittlung der Länge.
Im oberen Ende des Schwimmerstabs befindet sich ein Magnet, der einen REED-Kontakt bei Erreichen der entsprechenden Lage, unabhängig vom zu überwachenden Medium, zum Schalten bringt.
Je nach Einbaulage des Magnets im Schwimmerstab kann entweder der Schließerkontakt (NO) oder der Öffnerkontakt (NC) betätigt werden. Im Lieferzustand ist der Magnet zur Betätigung des Schließerkontakts (NO) montiert.

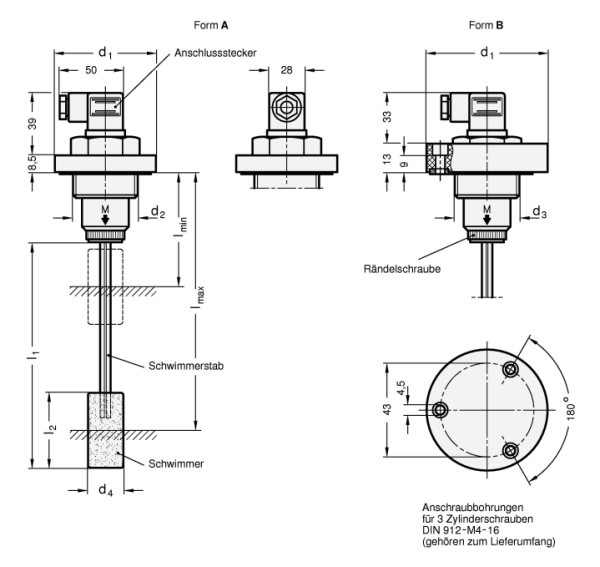

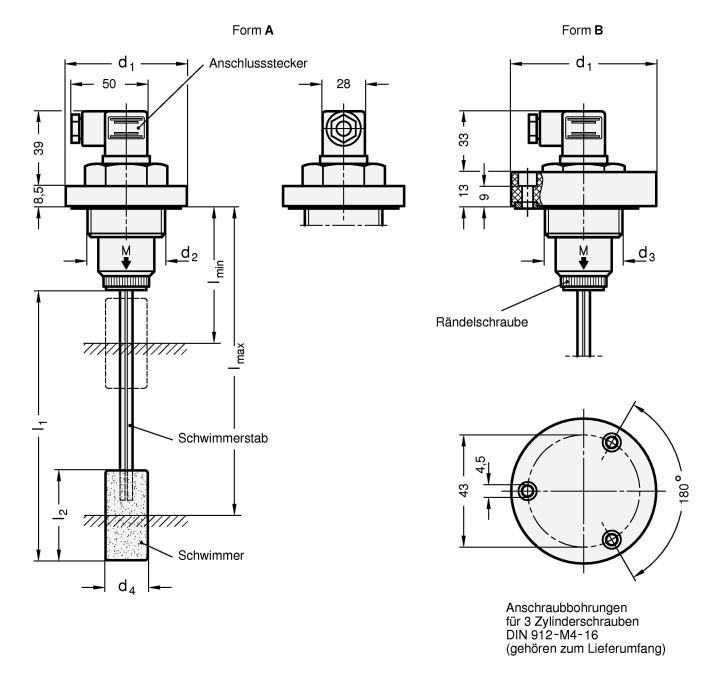

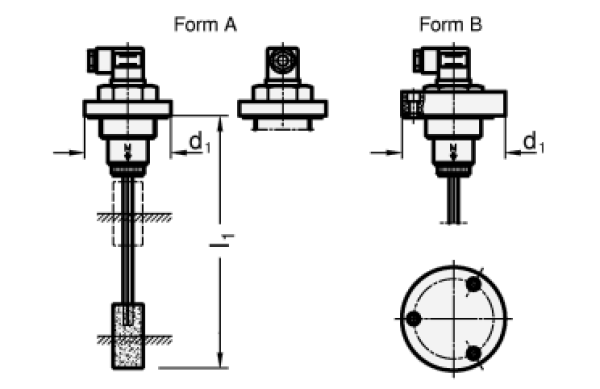

d1
Form A |
Form B |
l1
Standardlänge
für l max. |
d2
Form A |
d3
Form B |
d4 |
l2 |
für Füllstand ≈
l3 min. |
l4 max. |
| 45 |
55 |
235 |
G 3/4 |
26,5 (G 3/4) |
23 |
50 |
75 |
250 |
| 45 |
55 |
360 |
G 1 |
33,5 (G1) |
30 |
60 |
85 |
360 |
