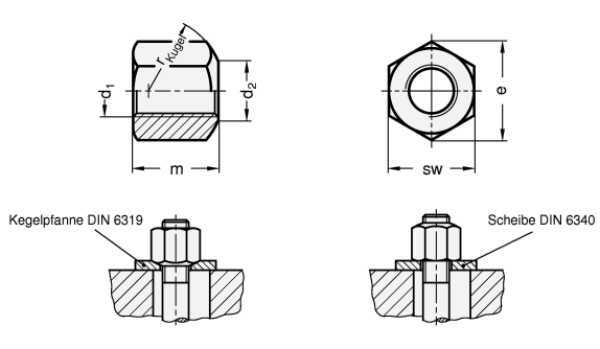

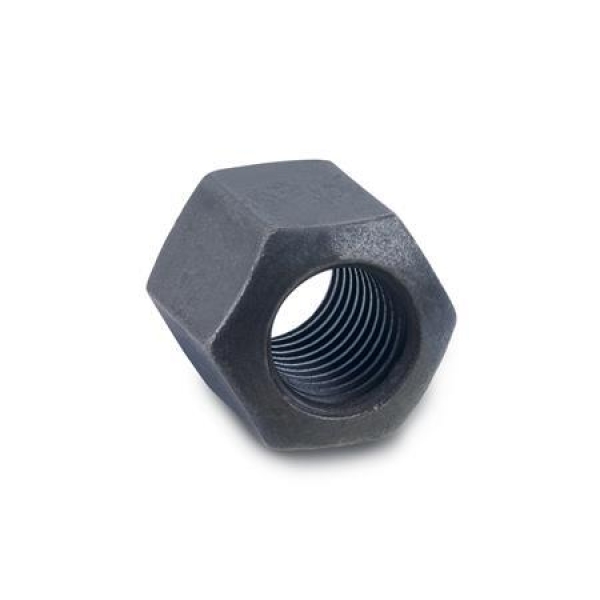

Sechskantmuttern DIN 6330 werden für Verbindungen verwendet, die häufig angezogen und gelöst werden (m = 1,5 x d1).
Durch die kugelige Unterseite können in Verbindung mit Edelstahl-Kegelpfannen DIN 6319 Lageabweichungen ausgeglichen werden.
Das amtliche Normblatt sieht noch die Größen M6, M42, und M48 vor, jedoch fehlt die Größe M14.
d1 |
d2 H14 |
e
min. |
m |
sw |
r |
M 8 |
9 |
14,4 |
12 |
13 |
11 |
M 10 |
11,5 |
17,8 |
15 |
16 |
15 |
M 12 |
14 |
20 |
18 |
18 |
17 |
M 14 |
16 |
24,6 |
21 |
22 |
20 |
M 16 |
18 |
26,8 |
24 |
24 |
22 |
M 20 |
22 |
33,5 |
30 |
30 |
27 |
M 24 |
26 |
40 |
36 |
36 |
32 |
M 30 |
32 |
51,3 |
45 |
46 |
41 |
M 36 |
38 |
61,3 |
54 |
55 |
50 |
