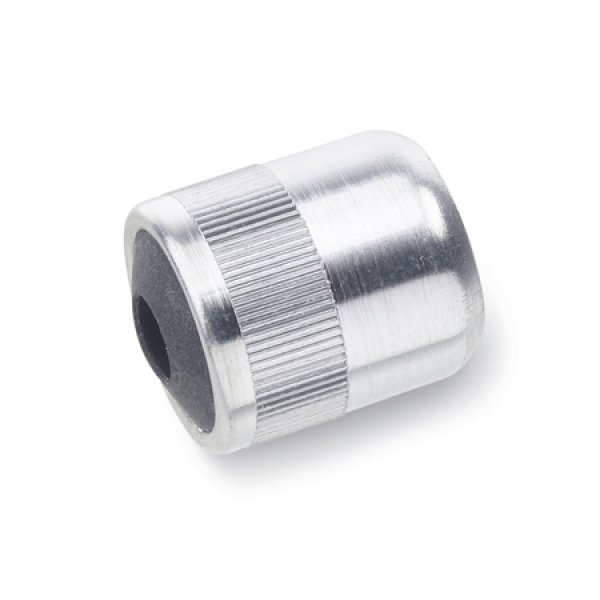

Seitendruckstücke GN 714 sind eine Weiterentwicklung von Seitendruckstücken GN 715. Der Druckstift kann individuell gestaltet werden. Sie werden in der Gewindebohrung des Drucktellers befestigt.
Dadurch erweitern sich die Einsatzmöglichkeiten der Seitendruckstücke bei gleichen Vorteilen. Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.
Zum Einpressen der Seitendruckstücke sind Montagedorne
GN 715.1 lieferbar (siehe Tabelle).

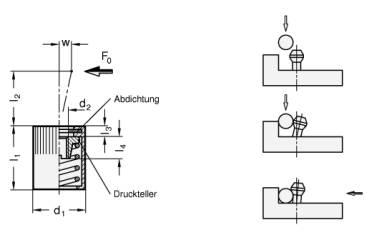

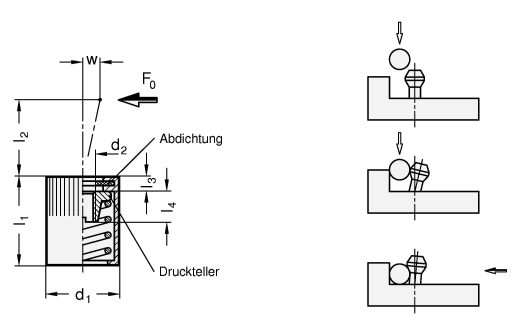

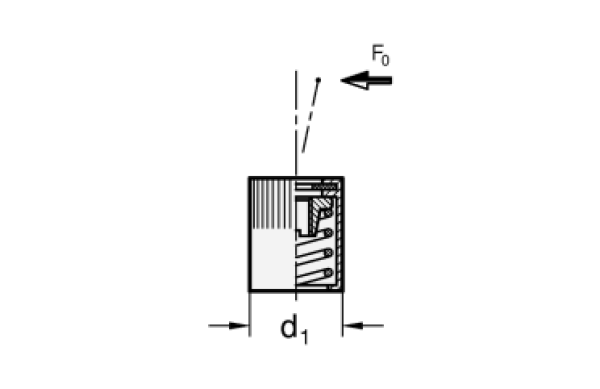

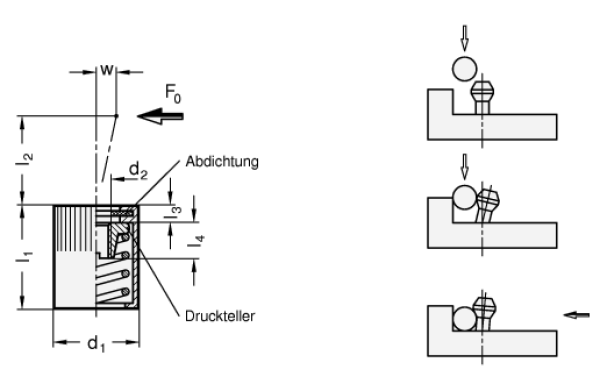

| d1 |
Seitendruckkraft F0in N ≈
bei l2 |
d2 |
d3 H8 |
h min. |
l1 -1 |
l2 |
l3 |
l4 |
w
Verstell-
weg bei l2 |
Artikel-Nr. für
Montagedorn |
| 10 |
20 |
50 |
100 |
M 4 |
10 |
12 |
12 |
4 |
1,5 |
4,5 |
1,6 |
GN 715.1-5.6 |
| 10 |
40 |
75 |
150 |
M 4 |
10 |
12 |
12 |
7,5 |
1,5 |
4,5 |
2 |
GN 715.1-5.6 |
| 16 |
100 |
200 |
300 |
M 6 |
16 |
18 |
18 |
11,5 |
2 |
7,5 |
3,2 |
GN 715.1-10 |
