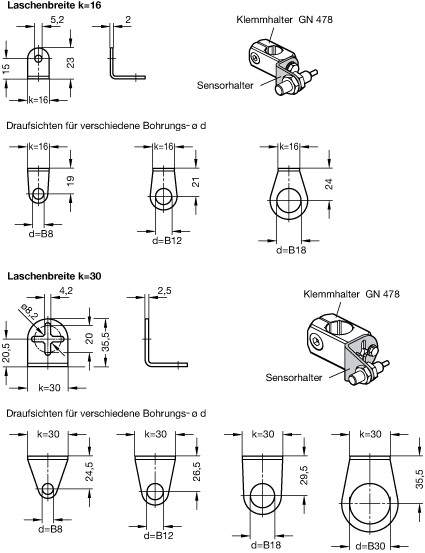

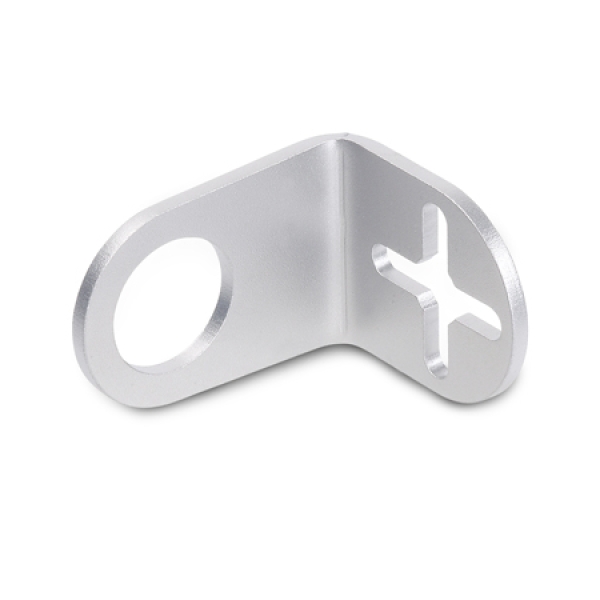

Die Sensorhalter GN 479 dienen zur Aufnahme von Sensoren, die mit zwei Kontermuttern befestigt werden.
Die Befestigungsbohrung ist auf die Zentralgewinde von Anbau-Klemmhaltern GN 478 abgestimmt. Bei k=30 erlauben die kreuzförmig angeordneten Langlöcher eine zusätzliche Justierbarkeit und die Verwendung von zwei Befestigungsschrauben.
Befestigungsschrauben gehören nicht zum Lieferumfang.

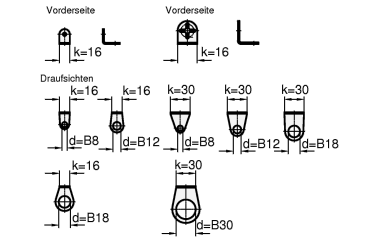

d |
k |
B 8 |
16 |
B 8 |
30 |
B 12 |
16 |
B 12 |
30 |
B 18 |
16 |
B 18 |
30 |
B 30 |
30 |
