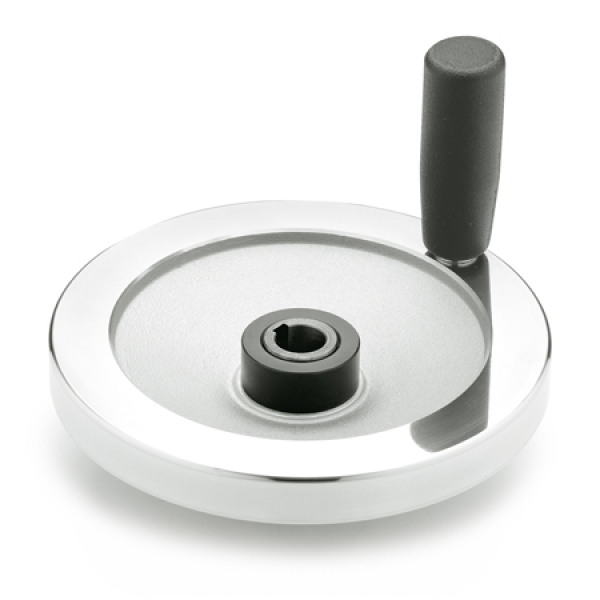

GN *.4 Sicherheits-Handräder mit Gleitlager

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

GN:

Kennzeichen:

ab 124,75 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Der Einbau von Kupplungssätzen in andere Handradtypen ist grundsätzlich möglich.

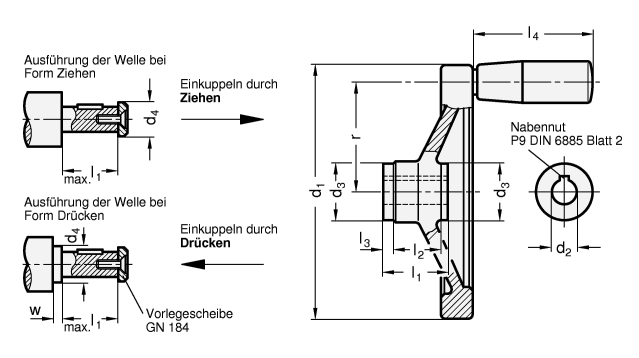

d₁	d₂ H7 Bohrung mit Nut		d₃	d₄ max.	l₁	l₂	l₃	l₄ ≈	r	w min.	Ø Zylindergriff GN 598	Kupplung GN 000.4 Größe
125	K 12	-	28	17	28,5	18	5	67,5	54	4	23	1
140	K 12	-	28	17	28,5	19	5	67,5	61	4	23	1
140	K 14	K 16	32	21	32,5	19	6	67,5	61	4	23	2
160	K 14	K 16	32	21	32,5	20	6	82,5	71	4	26	2
200	K 18	K 20	38	26	36,5	24	6	82,5	89	4	26	3
250	K 22	-	45	30	47,5	28	12	92,5	113	4	28	4

Ausführung

GN 321.4
Aluminium

Nabe bearbeitet
Radkranz allseitig gedreht

Rundlauf- und Planlaufabweichung
des Radkranzes < 0,4

Radkörper

Radkranz hochglanzpoliert
unbearbeitete Flächen gestrahlt

Drehbare Zylindergriffe GN 598
Stahl, kunststoffbeschichtet
schwarz, strukturmatt

GN 322.4
Aluminium

Nabe bearbeitet
Radkranz allseitig gedreht

Rundlauf- und Planlaufabweichung
des Radkranzes < 0,4

Radkörper

Radkranz hochglanzpoliert
unbearbeitete Flächen gestrahlt

Drehbare Zylindergriffe GN 598
Stahl, kunststoffbeschichtet
schwarz, strukturmatt

GN 323.4
Aluminium

Nabe bearbeitet
Radkranz allseitig gedreht

Rundlauf- und Planlaufabweichung
des Radkranzes < 0,4

Radkörper komplett kunststoffbeschichtet
schwarz, strukturmatt

Drehbare Zylindergriffe GN 598
Stahl, kunststoffbeschichtet
schwarz, strukturmatt

Artikelnummern

321.4-125-K12-A-ZI
321.4-125-K12-A-DR
321.4-125-K12-D-ZI
321.4-125-K12-D-DR
321.4-140-K12-A-ZI
321.4-140-K12-A-DR
321.4-140-K12-D-ZI
321.4-140-K12-D-DR
321.4-140-K14-A-ZI
321.4-140-K14-A-DR
321.4-140-K14-D-ZI
321.4-140-K14-D-DR
321.4-140-K16-A-ZI
321.4-140-K16-A-DR
321.4-140-K16-D-ZI
321.4-140-K16-D-DR
321.4-160-K14-A-ZI
321.4-160-K14-A-DR
321.4-160-K14-D-ZI
321.4-160-K14-D-DR
321.4-160-K16-A-ZI
321.4-160-K16-A-DR
321.4-160-K16-D-ZI
321.4-160-K16-D-DR
321.4-200-K18-A-ZI
321.4-200-K18-A-DR
321.4-200-K18-D-ZI
321.4-200-K18-D-DR
321.4-200-K20-A-ZI
321.4-200-K20-A-DR
321.4-200-K20-D-ZI
321.4-200-K20-D-DR
321.4-250-K22-A-ZI
321.4-250-K22-A-DR
321.4-250-K22-D-ZI
321.4-250-K22-D-DR
322.4-125-K12-A-ZI
322.4-125-K12-A-DR
322.4-125-K12-D-ZI
322.4-125-K12-D-DR
322.4-140-K12-A-ZI
322.4-140-K12-A-DR
322.4-140-K12-D-ZI
322.4-140-K12-D-DR
322.4-140-K14-A-ZI
322.4-140-K14-A-DR
322.4-140-K14-D-ZI
322.4-140-K14-D-DR
322.4-140-K16-A-ZI
322.4-140-K16-A-DR
322.4-140-K16-D-ZI
322.4-140-K16-D-DR
322.4-160-K14-A-ZI
322.4-160-K14-A-DR
322.4-160-K14-D-ZI
322.4-160-K14-D-DR
322.4-160-K16-A-ZI
322.4-160-K16-A-DR
322.4-160-K16-D-ZI
322.4-160-K16-D-DR
322.4-200-K18-A-ZI
322.4-200-K18-A-DR
322.4-200-K18-D-ZI
322.4-200-K18-D-DR
322.4-200-K20-A-ZI
322.4-200-K20-A-DR
322.4-200-K20-D-ZI
322.4-200-K20-D-DR
322.4-250-K22-A-ZI
322.4-250-K22-A-DR
322.4-250-K22-D-ZI
322.4-250-K22-D-DR
323.4-125-K12-A-ZI
323.4-125-K12-A-DR
323.4-125-K12-D-ZI
323.4-125-K12-D-DR
323.4-140-K12-A-ZI
323.4-140-K12-A-DR
323.4-140-K12-D-ZI
323.4-140-K12-D-DR
323.4-140-K14-A-ZI
323.4-140-K14-A-DR
323.4-140-K14-D-ZI
323.4-140-K14-D-DR
323.4-140-K16-A-ZI
323.4-140-K16-A-DR
323.4-140-K16-D-ZI
323.4-140-K16-D-DR
323.4-160-K14-A-ZI
323.4-160-K14-A-DR
323.4-160-K14-D-ZI
323.4-160-K14-D-DR
323.4-160-K16-A-ZI
323.4-160-K16-A-DR
323.4-160-K16-D-ZI
323.4-160-K16-D-DR
323.4-200-K18-A-ZI
323.4-200-K18-A-DR
323.4-200-K18-D-ZI
323.4-200-K18-D-DR
323.4-200-K20-A-ZI
323.4-200-K20-A-DR
323.4-200-K20-D-ZI
323.4-200-K20-D-DR
323.4-250-K22-A-ZI
323.4-250-K22-A-DR
323.4-250-K22-D-ZI
323.4-250-K22-D-DR
