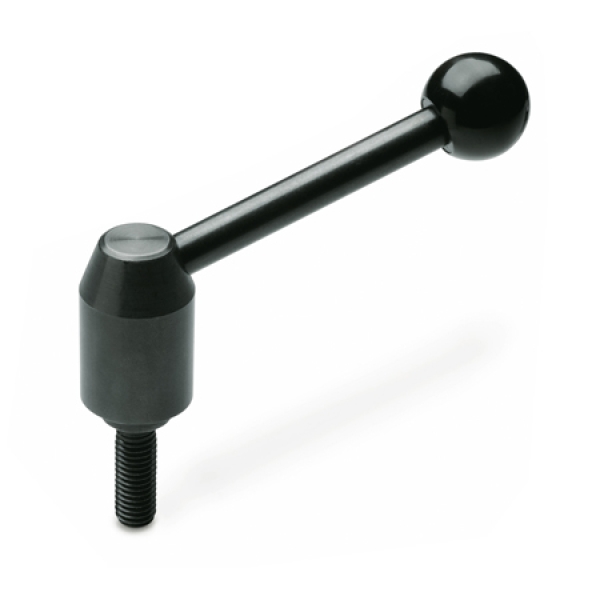

Sicherheits-Spannhebel GN 312 werden eingesetzt, wenn ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.
Unbetätigt ist der Hebel nicht mit dem Gewindeeinsatz verbunden, d. h. der Spannhebel lässt sich leichtgängig drehen.
Erst durch Niederdrücken der Hebelnabe rasten die beiden Kerbverzahnungen ein, sodass gelöst oder gespannt werden kann.
Nach dem ,,Loslassen’’ wird die Verbindung durch Federkraft wieder gelöst.

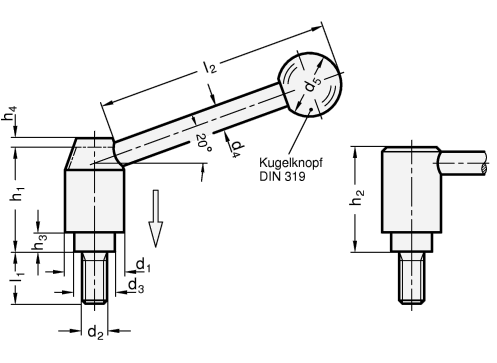

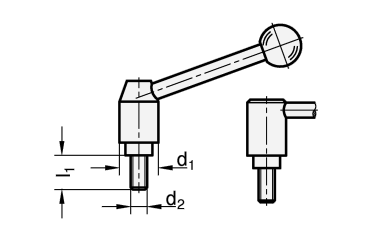

| d1 |
d2 |
l1 |
d3 |
d4 |
d5 |
h1 |
h2 |
h3 |
h4
Form E |
Form D |
h5
Rastweg |
l2
Form E |
Form D |
l3 |
| 21 |
M 8 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
13,5 |
8 |
20 |
37 |
34,5 |
4,5 |
62 |
39 |
3 |
75 |
81 |
70 |
| 24 |
M 10 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
16 |
10 |
25 |
44 |
41 |
6,5 |
78 |
47 |
3,5 |
101 |
108 |
96 |
| 28 |
M 12 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
19 |
12 |
30 |
53 |
49 |
8,5 |
93 |
56 |
4 |
116 |
124 |
110 |
| 33 |
M 16 |
32 |
40 |
50 |
63 |
80 |
- |
- |
23 |
12 |
32 |
60 |
56 |
10,5 |
105 |
65 |
4,5 |
131 |
140,5 |
124 |
