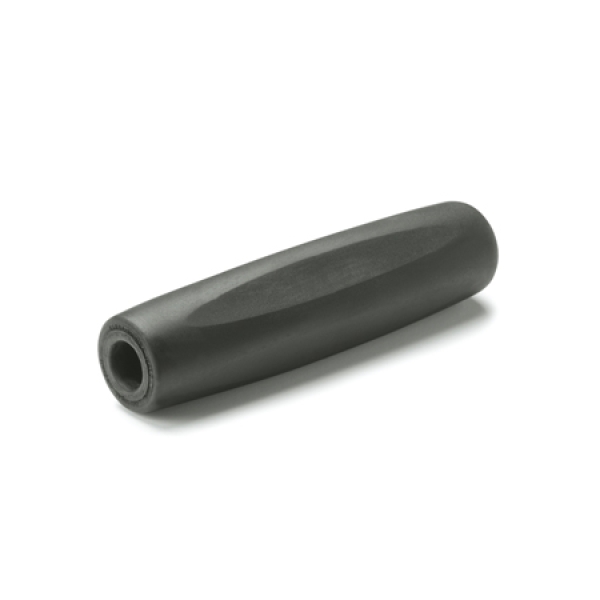

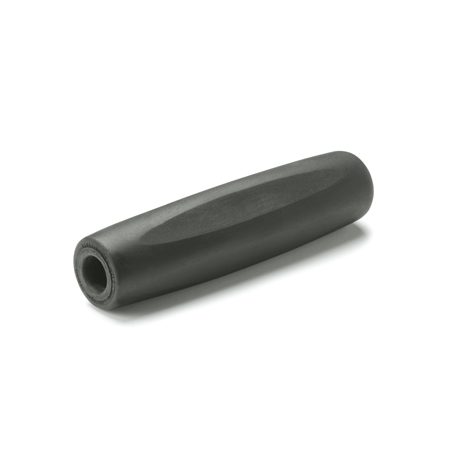

Bei Verwendung des Softline-Handgriffes GN 819 erübrigt sich das Gewinde am Schaft.
Zur Montage wird er durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll leicht gerundet oder gefast (30°) sein. Der Handgriff sitzt absolut vibrationsfest.
Durch den halbharten Kunststoff und die Art der Oberfläche ist dieser Griff ausgesprochen "griffsymapthisch".

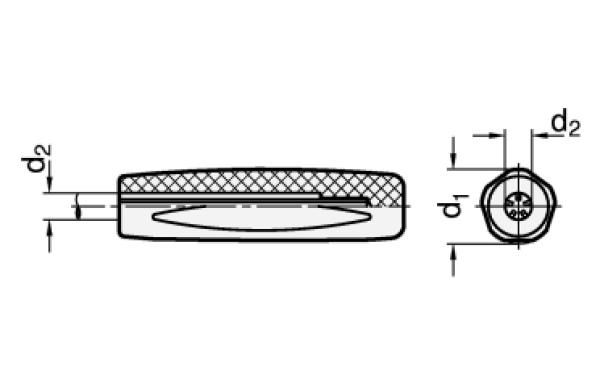

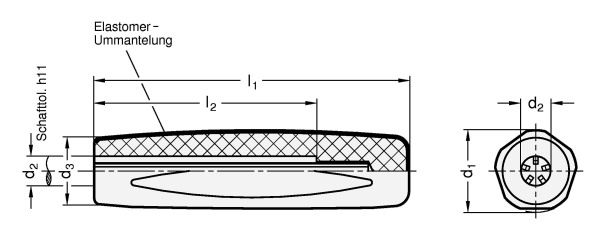

d1 |
d2
Bohrung B |
d3 |
l1 |
l2
min. |
22 |
B 8 |
18 |
85 |
60 |
