GN 624 / GN 624.5 Softline-Softline-Drehknöpfe, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Farbe der Abdeckklappe:

Bohrungskennzeichnung:

Buchse:

ab 11,54 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Design und Handhabung der Softline-Drehknöpfe GN 624 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Die weiche, rutschfeste Kontaktfläche verbessert den Kontakt sowohl bei feuchter (Handschweiß) als auch trockener Umgebung, bei öliger Oberfläche ebenso wie bei hohen Temperaturen oder Kälte.

Die Abdeckkappe verdeckt Befestigungselemente, sowie vor- oder zurückstehende Wellen.

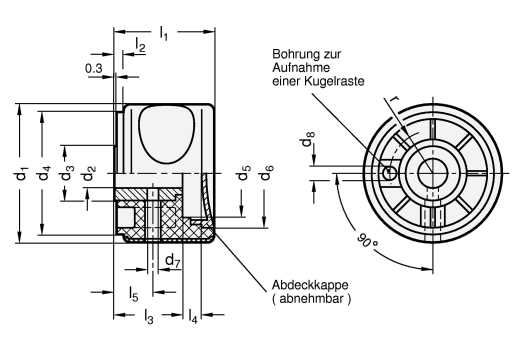

d₁	d₂ H7			d₃	d₄	d₅	d₆	d₇	d₈	l₁	l₂	l₃	l₄	l₅	r
d₁	GN 624	GN 624.5		d₃	d₄	d₅	d₆	d₇	d₈	l₁	l₂	l₃	l₄	l₅	r
50	10	6	8	22	43	28	40	4	4,2	38	3,5	22	12	14	15
63	12	10	-	26	55	42	49,5	5	6,2	44	3,5	30	9	16	19

Ausführung

Grundkörper
Kunststoff
Thermoplast (Polypropylen PP)
ummantelt mit weichem Elastomer (TPE)
70 Shore A

temperaturbeständig bis 80 °C
schwarzgrau, matt RAL 7021

Softline-Ummantelung
mit dem Kunststoffkern
chemisch verbunden

GN 624
Buchse
Stahl, brüniert

GN 624.5
Buchse
Edelstahl, nichtrostend, 1.4305

Farbe der Abdeckkappe (matt):

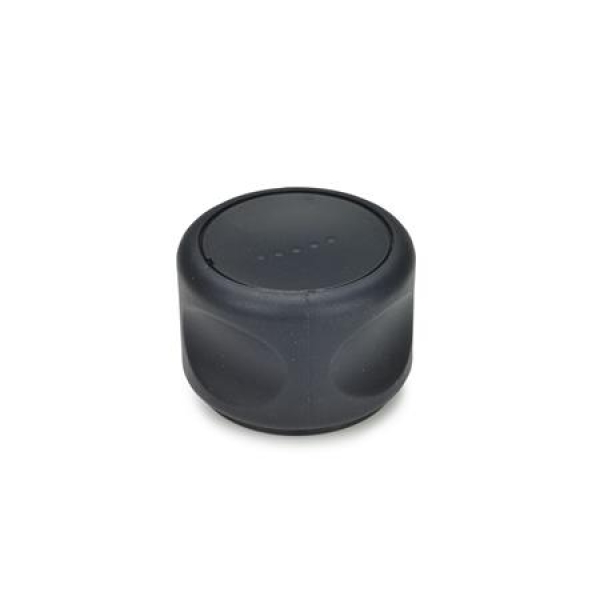

schwarzgrau, RAL 7021 DSG

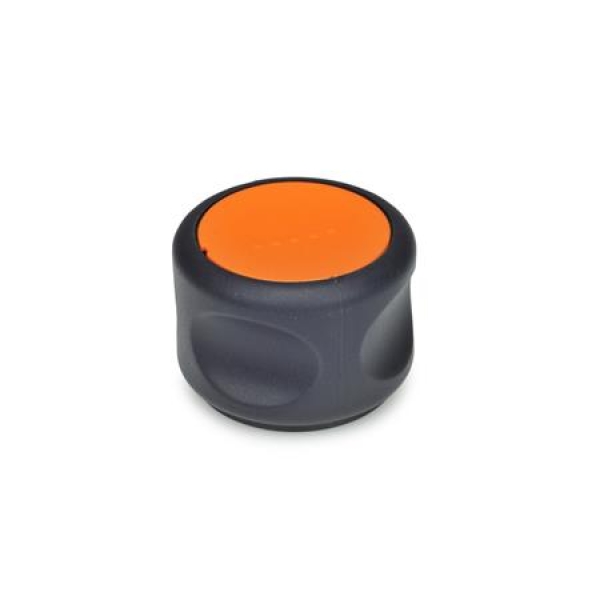

orange, RAL 2004 DOR
grau, RAL 7035 DGR

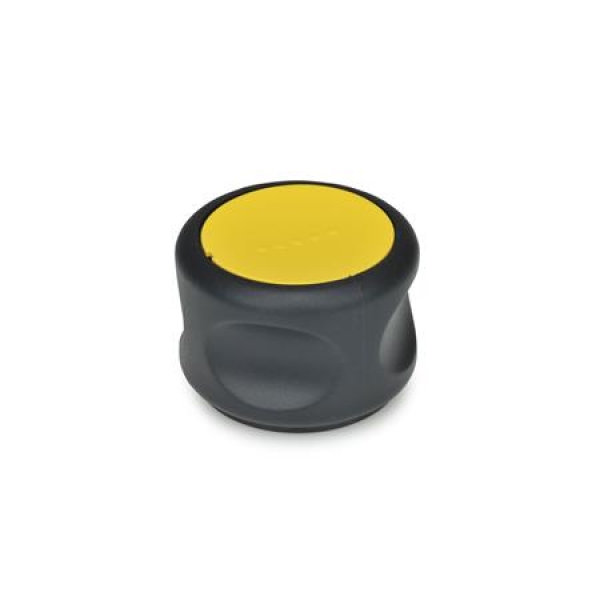

gelb, RAL 1021 DGB
blau, RAL 5024 DBL
rot, RAL 3000 DRT

RoHS-konform

Bohrungskennzeichnung
B Bohrung
K mit Nabennut

Artikelnummer

624-50-B10-DSG
624-50-B10-DOR
624-50-B10-DGR
624-50-B10-DGB
624-50-B10-DBL
624-50-B10-DRT
624-50-K10-DSG
624-50-K10-DOR
624-50-K10-DGR
624-50-K10-DGB
624-50-K10-DBL
624-50-K10-DRT
624-63-B12-DSG
624-63-B12-DOR
624-63-B12-DGR
624-63-B12-DGB
624-63-B12-DBL
624-63-B12-DRT
624-63-K12-DSG
624-63-K12-DOR
624-63-K12-DGR
624-63-K12-DGB
624-63-K12-DBL
624-63-K12-DRT
624.5-50-B6-DSG
624.5-50-B6-DOR
624.5-50-B6-DGR
624.5-50-B6-DGB
624.5-50-B6-DBL
624.5-50-B6-DRT
624.5-50-K6-DSG
624.5-50-K6-DOR
624.5-50-K6-DGR
624.5-50-K6-DGB
624.5-50-K6-DBL
624.5-50-K6-DRT
624.5-50-B8-DSG
624.5-50-B8-DOR
624.5-50-B8-DGR
624.5-50-B8-DGB
624.5-50-B8-DBL
624.5-50-B8-DRT
624.5-50-K8-DSG
624.5-50-K8-DOR
624.5-50-K8-DGR
624.5-50-K8-DGB
624.5-50-K8-DBL
624.5-50-K8-DRT
624.5-63-B10-DSG
624.5-63-B10-DOR
624.5-63-B10-DGR
624.5-63-B10-DGB
624.5-63-B10-DBL
624.5-63-B10-DRT
624.5-63-K10-DSG
624.5-63-K10-DOR
624.5-63-K10-DGR
624.5-63-K10-DGB
624.5-63-K10-DBL
624.5-63-K10-DRT
