GN 119.2 Steckschlüssel für Verriegelungen
Steckschlüssel GN 119.2 können bei folgenden Verriegelungen eingesetzt werden:

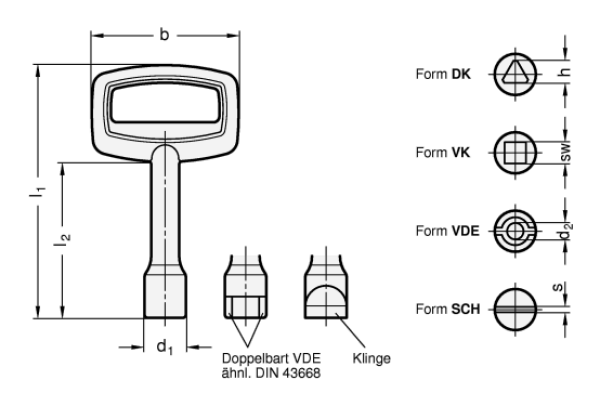

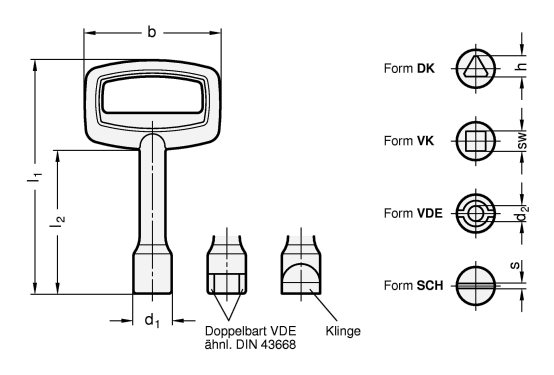

| 1 | l2 | b | d1 | d2 | h | s | sw | Form | für Verriegelungen | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 55 | 34 | 32 | 11,4 | - | 6,5 | 1,3 | 6 | DK6,5 | VK6 | SCH | - | GN 115.1 / GN 115.6 |
| 86 | 53 | 50 | 14 | 5,6 | 7 | 1,8 | 7 | DK7 | VK7 | VDE5 | SCH | GN 115 / GN 116.1 / GN 119 / GN 516 / GN 516.1 |
| 86 | 53 | 50 | 14 | - | - | - | 8 | VK8 | - | - | - | GN 115 / GN 116.1 / GN 119 / GN 516 / GN 516.1 |
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

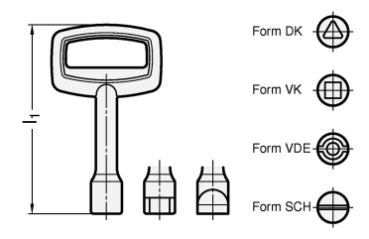

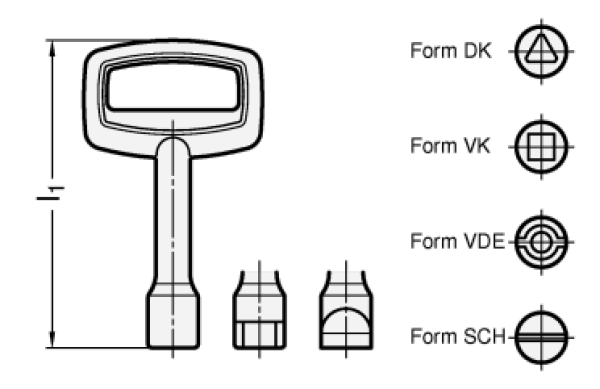

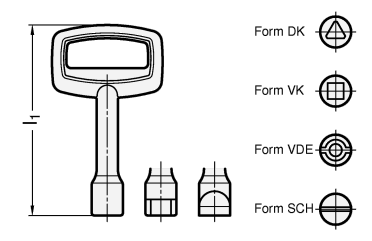

Form
DK6,5 Dreikant h=6,5
DK7 Dreikant h=7

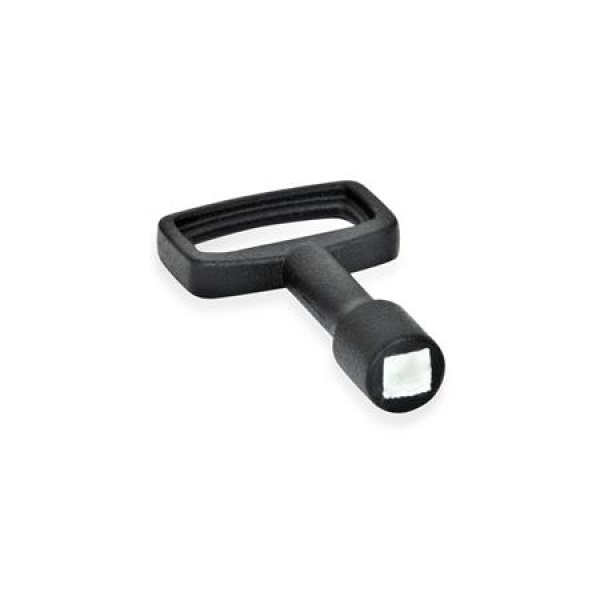

VK6 Betätigung mit Vierkant SW6
VK7 Betätigung mit Vierkant SW7
VK8 Betätigung mit Vierkant SW8

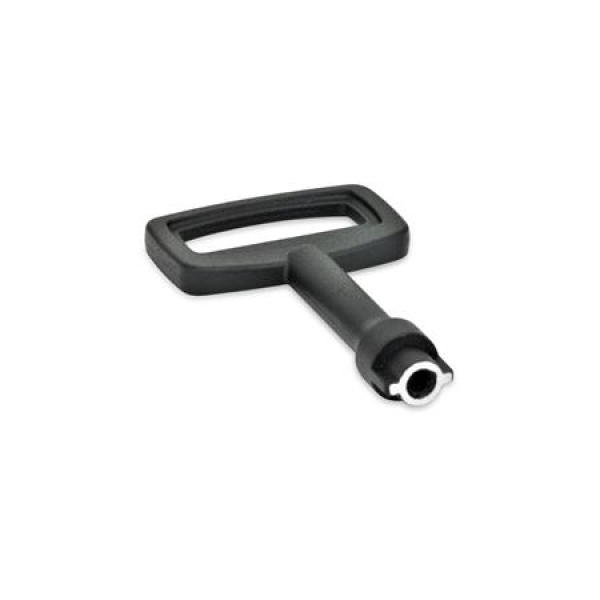

VDE5 Betätigung mit Doppelbart d2=5,6
SCH Betätigung mit Klinge / Schlitz
RoHS
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Form
DK6,5 Dreikant h=6,5
DK7 Dreikant h=7
VK6 Betätigung mit Vierkant SW6
VK7 Betätigung mit Vierkant SW7
VK8 Betätigung mit Vierkant SW8
VDE5 Betätigung mit Doppelbart d2=5,6
SCH Betätigung mit Klinge / Schlitz
RoHS
119.2-55-DK6,5-SW
119.2-55-VK6-SW
119.2-55-SCH-SW
119.2-86-DK7-SW
119.2-86-VK7-SW
119.2-86-VK8-SW
119.2-86-VDE5-SW
119.2-86-SCH-SW
119.2-55-VK6-SW
119.2-55-SCH-SW
119.2-86-DK7-SW
119.2-86-VK7-SW
119.2-86-VK8-SW
119.2-86-VDE5-SW
119.2-86-SCH-SW
