GN 247 Stellfüße mit Befestigungsbohrung

Art.Nr.:: 247-125-M20-95-BG
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

l1:

35,83 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Stellfüße GN 247 zeichnen sich durch eine hohe statische Belastbarkeit aus. Die kostengünstige Verbindung Verstellspindel / Fuß lässt allerdings nur eine Auslenkung von ± 2° zu.

Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

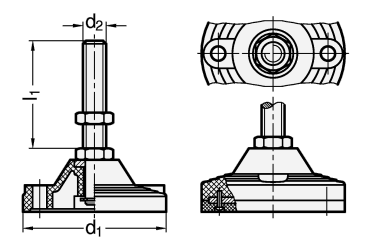

d₁	d₂	l₁		l₂	l₃	l₄	d₃	k	sw	Statische Belastbarkeit in kN (Hinweis beachten)
125	M 20	95	155	55	45	23	12,5	95	24	40
125	M 24	95	155	55	45	23	12,5	95	24	40
125	M 30	155	-	55	45	23	12,5	95	30	40

Ausführung

Fuß
Kunststoff Thermoplast (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100 °C

Verstellspindel
Stahl verzinkt, blau passiviert
Festigkeitsklasse 5.8

Sechskantmutter
DIN 934
Stahl verzinkt, blau passiviert

Gummiauflage (NBR)
Härste 90 Shore A
schwarz
verstärkt durch verzinkte Stahlscheibe

Form

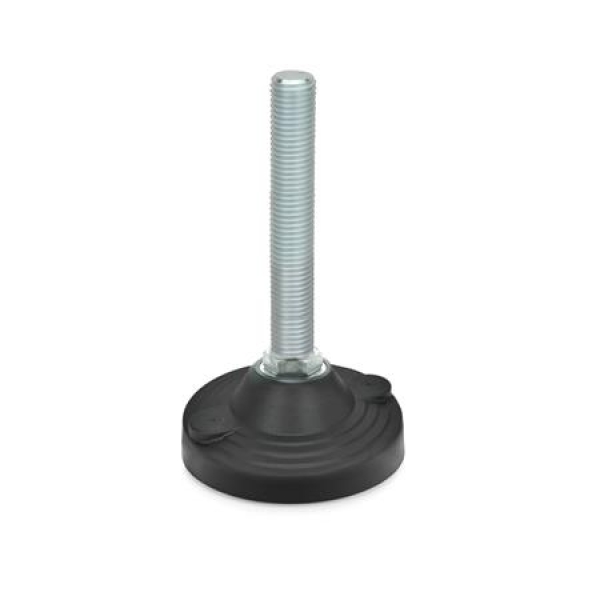

A ohne Mutter, ohne Gummiauflage
B mit Mutter, ohne Gummiauflage
AGvvohne Mutter, mit Gummiauflage

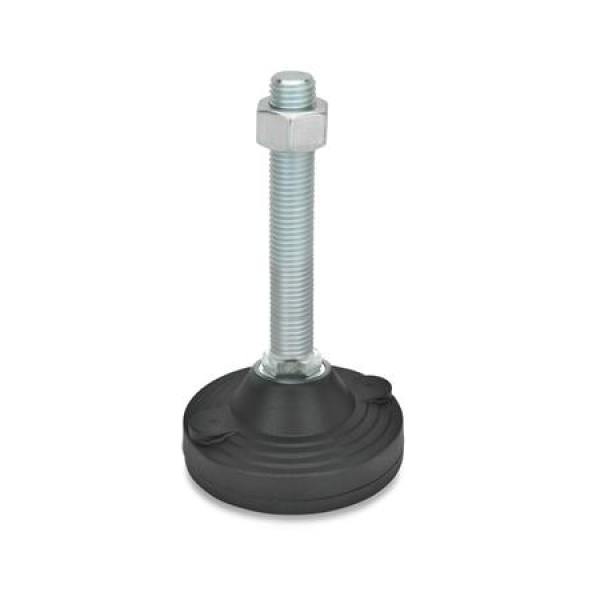

BG mit Mutter, mit Gummiauflage

RoHS

Artikelnummern

247-125-M20-95-A
247-125-M20-95-B
247-125-M20-95-AG
247-125-M20-95-BG
247-125-M20-155-A
247-125-M20-155-B
247-125-M20-155-AG
247-125-M20-155-BG
247-125-M24-95-A
247-125-M24-95-B
247-125-M24-95-AG
247-125-M24-95-BG
247-125-M24-155-A
247-125-M24-155-B
247-125-M24-155-AG
247-125-M24-155-BG
247-125-M30-155-A
247-125-M30-155-B
247-125-M30-155-AG
247-125-M30-155-BG
