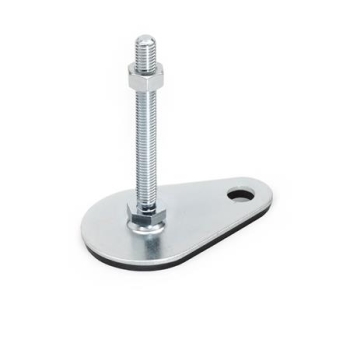

GN 42 Stellfüße mit Befestigungslasche, Stahlblech, verzinkt, mit und ohne Gummiauflage

Mobile Preview: GN 42 Stellfüße mit Befestigungslasche, Stahlblech, verzinkt, mit und ohne Gummiauflage

GN 42 Stellfüße mit Befestigungslasche, Stahlblech, verzinkt, mit und ohne Gummiauflage

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form (Fußteller):

Spindelvariante:

l7 (l1):

ab 0,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Stellfüße GN 42 sind einfache, sehr preisgünstige Fußvarianten.

Sie werden montiert geliefert| sie sind nicht demontierbar.

d₁	d₂	l₁ Ausführung S / SK				Ausführung U / UK					d₃ Ausführung X	l₇ Ausführung X	h₁	h₆	l₈	m	r	s
50	M 8	40	50	63	-	-	-	-	-	-	13	25	2,5	4	60	45	15	2
50	M 10	50	60	80	100	-	-	-	-	-	13	28	2,5	4	60	45	15	2
50	M 12	60	80	100	125	-	-	-	-	-	13	32	2,5	4	60	45	15	2
50	M 16	-	-	-	-	75	100	125	150	200	13	37	2,5	4	60	45	15	2
60	M 8	40	50	63	-	-	-	-	-	-	13	25	2,5	4,5	75	50	15	2
60	M 10	50	60	80	100	-	-	-	-	-	13	28	2,5	4,5	75	50	15	2
60	M 12	60	80	100	125	-	-	-	-	-	13	32	2,5	4,5	75	50	15	2
60	M 16	-	-	-	-	75	100	125	150	200	13	37	2,5	4,5	75	50	15	2
80	M 8	40	50	63	-	-	-	-	-	-	13	26	3	5	85	70	15	2
80	M 10	50	60	80	100	-	-	-	-	-	13	29	3	5	85	70	15	2
80	M 12	60	80	100	125	-	-	-	-	-	13	32	3	5	85	70	15	2
80	M 16	-	-	-	-	75	100	125	150	200	13	38	3	5	85	70	15	2
80	M 20	-	-	-	-	75	100	125	150	200	13	45	3	5	85	70	15	2
80	M 24	-	-	-	-	100	125	150	200	-	13	-	3	5	85	70	15	2

d₁	d₂	h₃	h₄	sw₁	sw₂	sw₃	sw₇	t
50	M 8	11	-	17	-	-	14	8
50	M 10	11	-	17	-	-	14	10
50	M 12	11	-	17	-	-	17	12
50	M 16	-	17	-	12	8	22	16
60	M 8	11	-	17	-	-	14	8
60	M 10	11	-	17	-	-	14	10
60	M 12	11	-	17	-	-	17	12
60	M 16	-	17	-	12	8	22	16
80	M 8	12	-	17	-	-	14	8
80	M 10	12	-	17	-	-	14	10
80	M 12	12	-	17	-	-	17	12
80	M 16	-	18	-	12	8	22	16
80	M 20	-	19	-	15	10	27	20
80	M 24	-	22	-	19	12	-	-

Ausführung

Fußteller
Stahl, verzinkt, blau passiviert

Verstellspindel
Stahl, verzinkt, blau passiviert

Sechskantmutter
ISO 4032
Stahl, verzinkt, blau passiviert

Gummiauflage
aufgeklippst
schwarz, Santoprene® (TPE)
≈ 80 Shore A

Gummiauflage
aufvulkanisiert
schwarz, Perbunan® (NBR)
70±5 Shore A

Form (Fußteller)
A0 ohne Gummiauflage

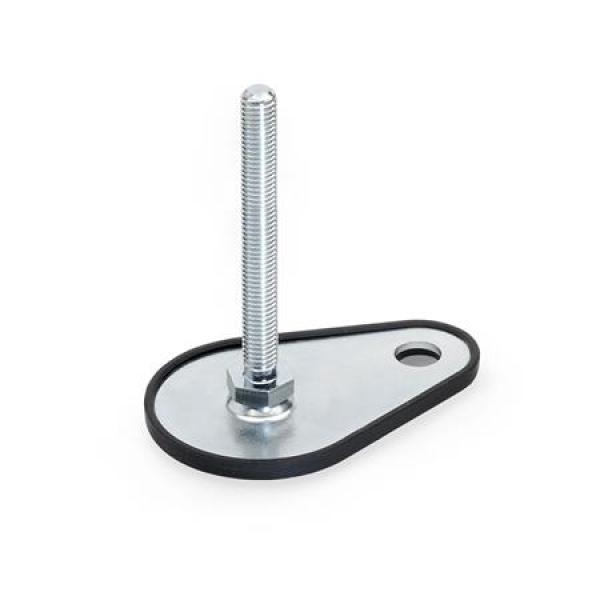

A1 mit Gummiauflage, aufgeklipst, schwarz

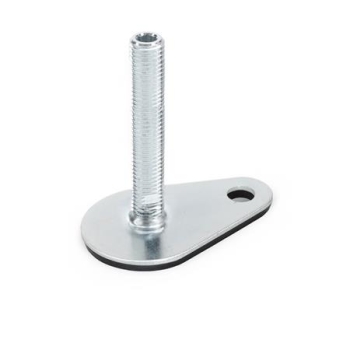

A3 mit Gummiauflage, aufvulkanisiert, schwarz

Spindelvariante

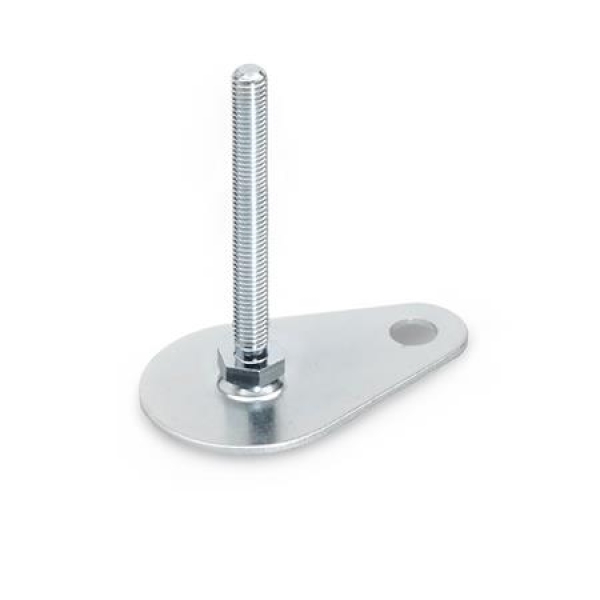

S ohne Mutter, Außensechskant unten

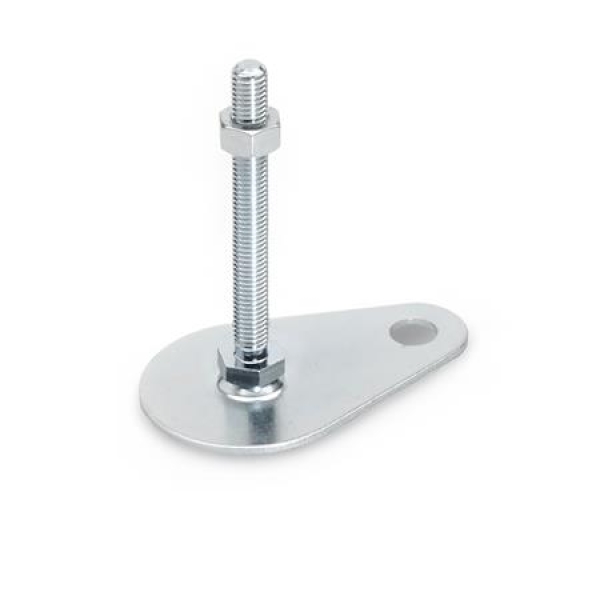

SK mit Mutter, Außensechskant unten
U ohne Mutter, Innensechskant oben, Schlüsselfläche unten

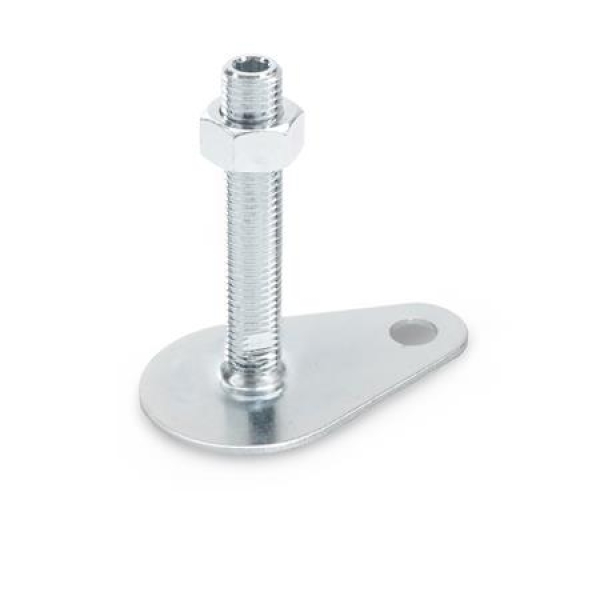

UK mit Mutter, Innensechskant oben, Schlüsselfläche unten

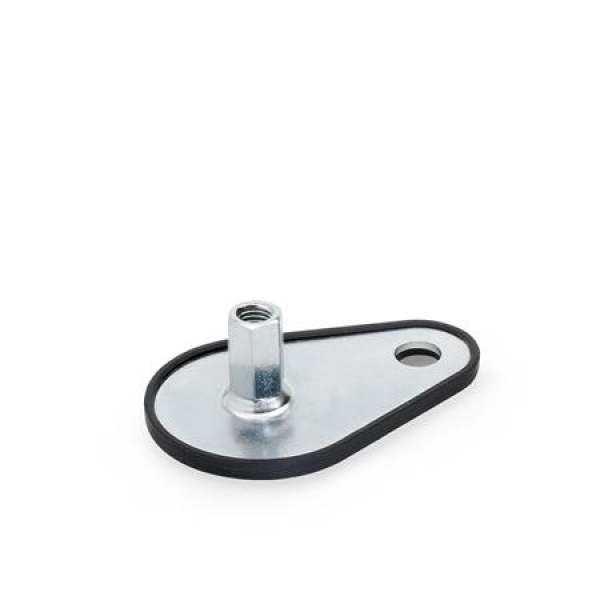

X Außensechskant, Innengewinde
