GN 32 Stahl - Stellfüße mit Befestigungslasche

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

l1 (l7):

Form (Fußteller):

Spindelvariante:

ab 6,93 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Stellfüße GN 32 werden montiert geliefert, sie sind nicht demontierbar.

d₁	d₂	l₁ Ausführung S / SK				Ausführung U / UK					l₇ Ausführung X	h₁	l₈	l₉
50	M 8	40	50	63	-	-	-	-	-	-	40	18	25	45
50	M 10	50	60	80	100	-	-	-	-	-	43	18	25	45
50	M 12	60	80	100	125	-	-	-	-	-	47	18	25	45
50	M 16	-	-	-	-	75	100	125	150	200	52	18	25	45
60	M 8	40	50	63	-	-	-	-	-	-	41	19	25	50
60	M 10	50	60	80	100	-	-	-	-	-	44	19	25	50
60	M 12	60	80	100	125	-	-	-	-	-	48	19	25	50
60	M 16	-	-	-	-	75	100	125	150	200	53	19	25	50
80	M 8	40	50	63	-	-	-	-	-	-	42	20	30	70
80	M 10	50	60	80	100	-	-	-	-	-	45	20	30	70
80	M 12	60	80	100	125	-	-	-	-	-	49	20	30	70
80	M 16	-	-	-	-	75	100	125	150	200	54	20	30	70
80	M 20	-	-	-	-	75	100	125	150	200	62	20	30	70
80	M 24	-	-	-	-	100	125	150	200	-	-	20	30	70
100	M 8	40	50	63	-	-	-	-	-	-	43	21	30	80
100	M 10	50	60	80	100	-	-	-	-	-	46	21	30	80
100	M 12	60	80	100	125	-	-	-	-	-	50	21	30	80
100	M 16	-	-	-	-	75	100	125	150	200	55	21	30	80
100	M 20	-	-	-	-	75	100	125	150	200	63	21	30	80
100	M 24	-	-	-	-	100	125	150	200	-	-	21	30	80

d₁	d₂	h₃	h₄	sw₁	sw₂	sw₃	sw₇	t
50	M 8	26	-	17	-	-	14	8
50	M 10	26	-	17	-	-	14	10
50	M 12	26	-	17	-	-	17	12
50	M 16	-	32	-	12	8	22	16
60	M 8	27	-	17	-	-	14	8
60	M 10	27	-	17	-	-	14	10
60	M 12	27	-	17	-	-	17	12
60	M 16	-	33	-	12	8	22	16
80	M 8	28	-	17	-	-	14	8
80	M 10	28	-	17	-	-	14	10
80	M 12	28	-	17	-	-	17	12
80	M 16	-	34	-	12	8	22	16
80	M 20	-	35	-	15	10	27	20
80	M 24	-	38	-	19	12	-	-
100	M 8	29	-	17	-	-	14	8
100	M 10	29	-	17	-	-	14	10
100	M 12	29	-	17	-	-	17	12
100	M 16	-	35	-	12	8	22	16
100	M 20	-	36	-	15	10	27	20
100	M 24	-	39	-	19	12	-	-

Ausführung

Fußteller, Stahlblech
Form A1: Stahl, verzinkt, blau passiviert
Form A5: Stahl, kunstoffbeschichtet, schwarz, RAL 9005

Lasche, Stahlblech
Stahl, verzinkt, blau passiviert

Verstellspindel
Stahl verzinkt, blau passiviert

Sechskantmutter
ISO 4032
Stahl, verzinkt, blau passiviert

Gummiauflage eingelegt
schwarz, Perbunan® (NBR)
80±5 Shore A

Form (Fußteller)
A1 Stahl, verzinkt, Gummi eingelegt, schwarz
A5 Stahl, kunststoffbeschichtet schwarz, Gummi eingelegt, schwarz

Spindelvariante
S ohne Mutter, Außensechskant unten
SK mit Mutter, Außensechskant unten

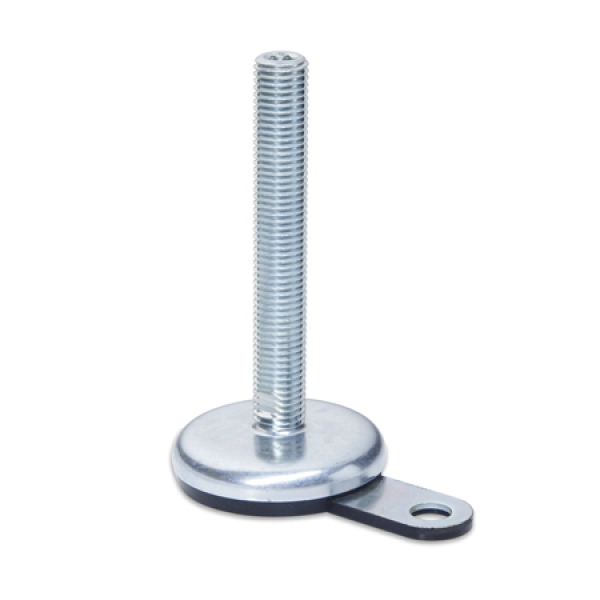

U ohne Mutter, Innensechskant oben, Schlüsselfläche unten
UK mit Mutter, Innensechskant oben, Schlüsselfläche unten

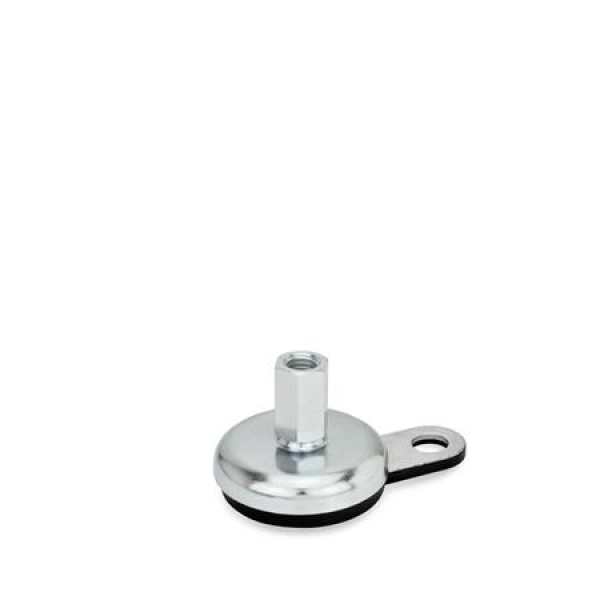

X Außensechskant, Innengewinde

RoHS

Artikelnummern

32-50-M8-40-A1-S
32-50-M8-40-A1-SK
32-50-M8-50-A1-S
32-50-M8-50-A1-SK
32-50-M8-63-A1-S
32-50-M8-63-A1-SK
32-50-M8-40-A1-X
32-50-M10-50-A1-S
32-50-M10-50-A1-SK
32-50-M10-60-A1-S
32-50-M10-60-A1-SK
32-50-M10-80-A1-S
32-50-M10-80-A1-SK
32-50-M10-100-A1-S
32-50-M10-100-A1-SK
32-50-M10-43-A1-X
32-50-M12-60-A1-S
32-50-M12-60-A1-SK
32-50-M12-80-A1-S
32-50-M12-80-A1-SK
32-50-M12-100-A1-S
32-50-M12-100-A1-SK
32-50-M12-125-A1-S
32-50-M12-125-A1-SK
32-50-M12-47-A1-X
32-50-M16-75-A1-U
32-50-M16-75-A1-UK
32-50-M16-100-A1-U
32-50-M16-100-A1-UK
32-50-M16-125-A1-U
32-50-M16-125-A1-UK
32-50-M16-150-A1-U
32-50-M16-150-A1-UK
32-50-M16-200-A1-U
32-50-M16-200-A1-UK
32-50-M16-52-A1-X
32-60-M8-40-A1-S
32-60-M8-40-A1-SK
32-60-M8-50-A1-S
32-60-M8-50-A1-SK
32-60-M8-63-A1-S
32-60-M8-63-A1-SK
32-60-M8-41-A1-X
32-60-M10-50-A1-S
32-60-M10-50-A1-SK
32-60-M10-60-A1-S
32-60-M10-60-A1-SK
32-60-M10-80-A1-S
32-60-M10-80-A1-SK
32-60-M10-100-A1-S
32-60-M10-100-A1-SK
32-60-M10-44-A1-X
32-60-M12-60-A1-S
32-60-M12-60-A1-SK
32-60-M12-80-A1-S
32-60-M12-80-A1-SK
32-60-M12-100-A1-S
32-60-M12-100-A1-SK
32-60-M12-125-A1-S
32-60-M12-125-A1-SK
32-60-M12-48-A1-X
32-60-M16-75-A1-U
32-60-M16-75-A1-UK
32-60-M16-100-A1-U
32-60-M16-100-A1-UK
32-60-M16-125-A1-U
32-60-M16-125-A1-UK
32-60-M16-150-A1-U
32-60-M16-150-A1-UK
32-60-M16-200-A1-U
32-60-M16-200-A1-UK
32-60-M16-53-A1-X
32-80-M8-40-A1-S
32-80-M8-40-A1-SK
32-80-M8-50-A1-S
32-80-M8-50-A1-SK
32-80-M8-63-A1-S
32-80-M8-63-A1-SK
32-80-M8-42-A1-X
32-80-M10-50-A1-S
32-80-M10-50-A1-SK
32-80-M10-60-A1-S
32-80-M10-60-A1-SK
32-80-M10-80-A1-S
32-80-M10-80-A1-SK
32-80-M10-100-A1-S
32-80-M10-100-A1-SK
32-80-M10-45-A1-X
32-80-M12-60-A1-S
32-80-M12-60-A1-SK
32-80-M12-80-A1-S
32-80-M12-80-A1-SK
32-80-M12-100-A1-S
32-80-M12-100-A1-SK
32-80-M12-125-A1-S
32-80-M12-125-A1-SK
32-80-M12-49-A1-X
32-80-M16-75-A1-U
32-80-M16-75-A1-UK
32-80-M16-100-A1-U
32-80-M16-100-A1-UK
32-80-M16-125-A1-U
32-80-M16-125-A1-UK
32-80-M16-150-A1-U
32-80-M16-150-A1-UK
32-80-M16-200-A1-U
32-80-M16-200-A1-UK
32-80-M16-54-A1-X
32-80-M20-75-A1-U
32-80-M20-75-A1-UK
32-80-M20-100-A1-U
32-80-M20-100-A1-UK
32-80-M20-125-A1-U
32-80-M20-125-A1-UK
32-80-M20-150-A1-U
32-80-M20-150-A1-UK
32-80-M20-200-A1-U
32-80-M20-200-A1-UK
32-80-M20-62-A1-X
32-80-M24-100-A1-U
32-80-M24-100-A1-UK
32-80-M24-125-A1-U
32-80-M24-125-A1-UK
32-80-M24-150-A1-U
32-80-M24-150-A1-UK
32-80-M24-200-A1-U
32-80-M24-200-A1-UK
32-100-M8-40-A1-S
32-100-M8-40-A1-SK
32-100-M8-50-A1-S
32-100-M8-50-A1-SK
32-100-M8-63-A1-S
32-100-M8-63-A1-SK
32-100-M8-43-A1-X
32-100-M10-50-A1-S
32-100-M10-50-A1-SK
32-100-M10-60-A1-S
32-100-M10-60-A1-SK
32-100-M10-80-A1-S
32-100-M10-80-A1-SK
32-100-M10-100-A1-S
32-100-M10-100-A1-SK
32-100-M10-46-A1-X
32-100-M12-60-A1-S
32-100-M12-60-A1-SK
32-100-M12-80-A1-S
32-100-M12-80-A1-SK
32-100-M12-100-A1-S
32-100-M12-100-A1-SK
32-100-M12-125-A1-S
32-100-M12-125-A1-SK
32-100-M12-50-A1-X
32-100-M16-75-A1-U
32-100-M16-75-A1-UK
32-100-M16-100-A1-U
32-100-M16-100-A1-UK
32-100-M16-125-A1-U
32-100-M16-125-A1-UK
32-100-M16-150-A1-U
32-100-M16-150-A1-UK
32-100-M16-200-A1-U
32-100-M16-200-A1-UK
32-100-M16-55-A1-X
32-100-M20-75-A1-U
32-100-M20-75-A1-UK
32-100-M20-100-A1-U
32-100-M20-100-A1-UK
32-100-M20-125-A1-U
32-100-M20-125-A1-UK
32-100-M20-150-A1-U
32-100-M20-150-A1-UK
32-100-M20-200-A1-U
32-100-M20-200-A1-UK
32-100-M20-63-A1-X
32-100-M24-100-A1-U
32-100-M24-100-A1-UK
32-100-M24-125-A1-U
32-100-M24-125-A1-UK
32-100-M24-150-A1-U
32-100-M24-150-A1-UK
32-100-M24-200-A1-U
32-100-M24-200-A1-UK
