GN 30 Stahl-Stellfüße

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

l1 (l7):

Form (Fußteller):

Spindelvariante:

ab 6,58 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Stellfüße GN 30 werden montiert geliefert| sie sind nicht demontierbar.

d₁	d₂	l₁ Ausführung S / SK				Ausführung U / UK					l₇ Ausführung X	h₁	h₂
50	M 8	40	50	63	-	-	-	-	-	-	37	14,5	3,5
50	M 10	50	60	80	100	-	-	-	-	-	40	14,5	3,5
50	M 12	60	80	100	125	-	-	-	-	-	43	14,5	3,5
50	M 16	-	-	-	-	75	100	125	150	200	49	14,5	3,5
60	M 8	40	50	63	-	-	-	-	-	-	38	16	4
60	M 10	50	60	80	100	-	-	-	-	-	41	16	4
60	M 12	60	80	100	125	-	-	-	-	-	45	16	4
60	M 16	-	-	-	-	75	100	125	150	200	50	16	4
80	M 8	40	50	63	-	-	-	-	-	-	40	18	5
80	M 10	50	60	80	100	-	-	-	-	-	43	18	5
80	M 12	60	80	100	125	-	-	-	-	-	47	18	5
80	M 16	-	-	-	-	75	100	125	150	200	52	18	5
80	M 20	-	-	-	-	75	100	125	150	200	60	18	5
80	M 24	-	-	-	-	100	125	150	200	-	-	18	5
100	M 8	40	50	63	-	-	-	-	-	-	42	20	6
100	M 10	50	60	80	100	-	-	-	-	-	45	20	6
100	M 12	60	80	100	125	-	-	-	-	-	49	20	6
100	M 16	-	-	-	-	75	100	125	150	200	54	20	6
100	M 20	-	-	-	-	75	100	125	150	200	62	20	6
100	M 24	-	-	-	-	100	125	150	200	-	-	20	6
120	M 20	-	-	-	-	100	125	150	200	-	65	22	6
120	M 24	-	-	-	-	100	125	150	200	-	-	22	6
120	M 30	-	-	-	-	100	125	150	200	-	-	22	6

d₁	d₂	h₃	h₄	s	sw₁	sw₂	sw₃	sw₇	t
50	M 8	23	-	3	17	-	-	14	8
50	M 10	23	-	3	17	-	-	14	10
50	M 12	23	-	3	17	-	-	17	12
50	M 16	-	29	3	-	12	8	22	16
60	M 8	24	-	3	17	-	-	14	8
60	M 10	24	-	3	17	-	-	14	10
60	M 12	24	-	3	17	-	-	17	12
60	M 16	-	30	3	-	12	8	22	16
80	M 8	26	-	3	17	-	-	14	8
80	M 10	26	-	3	17	-	-	14	10
80	M 12	26	-	3	17	-	-	17	12
80	M 16	-	32	3	-	12	8	22	16
80	M 20	-	33	3	-	15	10	27	20
80	M 24	-	36	3	-	19	12	-	-
100	M 8	28	-	3	17	-	-	14	8
100	M 10	28	-	3	17	-	-	14	10
100	M 12	28	-	3	17	-	-	17	12
100	M 16	-	34	3	-	12	8	22	16
100	M 20	-	35	3	-	15	10	27	20
100	M 24	-	38	3	-	19	12	-	-
120	M 20	-	39	4	-	15	10	27	20
120	M 24	-	42	4	-	19	12	-	-
120	M 30	-	46	4	-	24	12	-	-

Ausführung

Fußteller
Stahlblech
Stahl, verzinkt, blau passiviert

Verstellspindel
Stahl, verzinkt, blau passiviert

Sechskantmutter
ISO 4032
Stahl, verzinkt, blau passiviert

Gummiauflage
eingelegt

schwarz: Perbunan® (NBR)
80±5 Shore A

weiß: Santoprene® (TPE)
80±5 Shore A

Form (Fußteller)

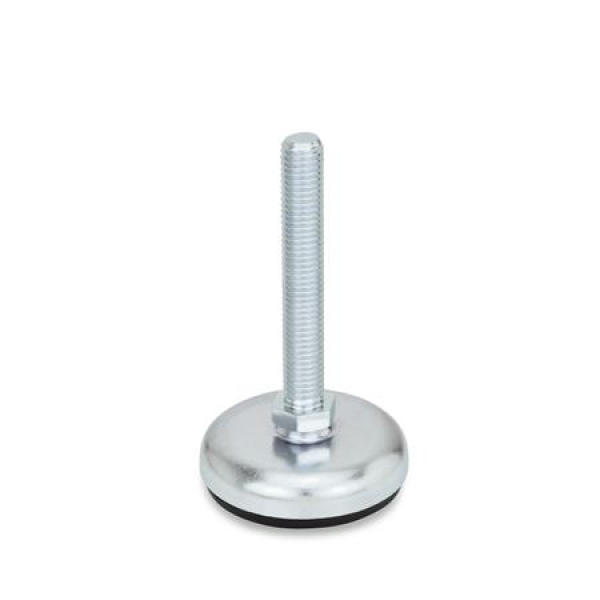

A1 Stahl, verzinkt, Gummi eingelegt, schwarz

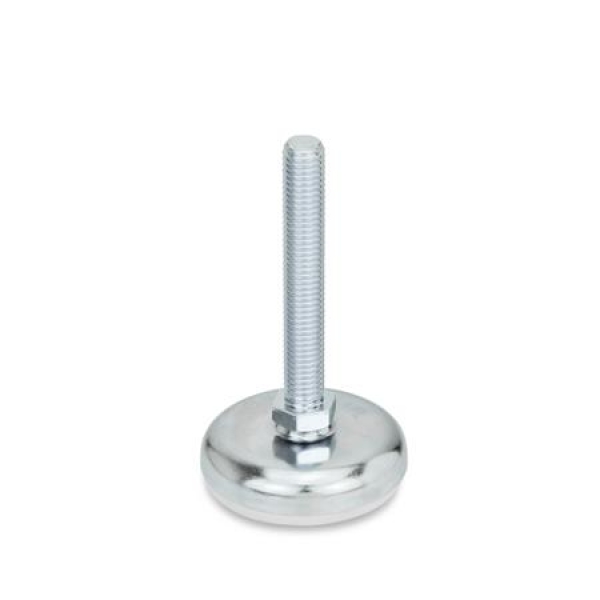

A2 Stahl, verzinkt, Gummi eingelegt, weiß

Spindelvariante
S ohne Mutter, Außensechskant unten
SK mit Mutter, Außensechskant unten

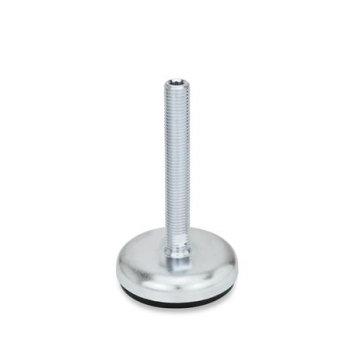

U ohne Mutter, Innensechskant oben, Schlüsselfläche unten
UK mit Mutter, Innensechskant oben, Schlüsselfläche unten
X Außensechskant, Innengewinde

RoHS

Artikelnummern

30-50-M8-40-A1-S
30-50-M8-40-A1-SK
30-50-M8-40-A2-S
30-50-M8-40-A2-SK
30-50-M8-50-A1-S
30-50-M8-50-A1-SK
30-50-M8-50-A2-S
30-50-M8-50-A2-SK
30-50-M8-63-A1-S
30-50-M8-63-A1-SK
30-50-M8-63-A2-S
30-50-M8-63-A2-SK
30-50-M8-37-A1-X
30-50-M8-37-A2-X
30-50-M10-50-A1-S
30-50-M10-50-A1-SK
30-50-M10-50-A2-S
30-50-M10-50-A2-SK
30-50-M10-60-A1-S
30-50-M10-60-A1-SK
30-50-M10-60-A2-S
30-50-M10-60-A2-SK
30-50-M10-80-A1-S
30-50-M10-80-A1-SK
30-50-M10-80-A2-S
30-50-M10-80-A2-SK
30-50-M10-100-A1-S
30-50-M10-100-A1-SK
30-50-M10-100-A2-S
30-50-M10-100-A2-SK
30-50-M10-40-A1-X
30-50-M10-40-A2-X
30-50-M12-60-A1-S
30-50-M12-60-A1-SK
30-50-M12-60-A2-S
30-50-M12-60-A2-SK
30-50-M12-80-A1-S
30-50-M12-80-A1-SK
30-50-M12-80-A2-S
30-50-M12-80-A2-SK
30-50-M12-100-A1-S
30-50-M12-100-A1-SK
30-50-M12-100-A2-S
30-50-M12-100-A2-SK
30-50-M12-125-A1-S
30-50-M12-125-A1-SK
30-50-M12-125-A2-S
30-50-M12-125-A2-SK
30-50-M12-43-A1-X
30-50-M12-43-A2-X
30-50-M16-75-A1-U
30-50-M16-75-A1-UK
30-50-M16-75-A2-U
30-50-M16-75-A2-UK
30-50-M16-100-A1-U
30-50-M16-100-A1-UK
30-50-M16-100-A2-U
30-50-M16-100-A2-UK
30-50-M16-125-A1-U
30-50-M16-125-A1-UK
30-50-M16-125-A2-U
30-50-M16-125-A2-UK
30-50-M16-150-A1-U
30-50-M16-150-A1-UK
30-50-M16-150-A2-U
30-50-M16-150-A2-UK
30-50-M16-200-A1-U
30-50-M16-200-A1-UK
30-50-M16-200-A2-U
30-50-M16-200-A2-UK
30-50-M16-49-A1-X
30-50-M16-49-A2-X
30-60-M8-40-A1-S
30-60-M8-40-A1-SK
30-60-M8-40-A2-S
30-60-M8-40-A2-SK
30-60-M8-50-A1-S
30-60-M8-50-A1-SK
30-60-M8-50-A2-S
30-60-M8-50-A2-SK
30-60-M8-63-A1-S
30-60-M8-63-A1-SK
30-60-M8-63-A2-S
30-60-M8-63-A2-SK
30-60-M8-38-A1-X
30-60-M8-38-A2-X
30-60-M10-50-A1-S
30-60-M10-50-A1-SK
30-60-M10-50-A2-S
30-60-M10-50-A2-SK
30-60-M10-60-A1-S
30-60-M10-60-A1-SK
30-60-M10-60-A2-S
30-60-M10-60-A2-SK
30-60-M10-80-A1-S
30-60-M10-80-A1-SK
30-60-M10-80-A2-S
30-60-M10-80-A2-SK
30-60-M10-100-A1-S
30-60-M10-100-A1-SK
30-60-M10-100-A2-S
30-60-M10-100-A2-SK
30-60-M10-41-A1-X
30-60-M10-41-A2-X
30-60-M12-60-A1-S
30-60-M12-60-A1-SK
30-60-M12-60-A2-S
30-60-M12-60-A2-SK
30-60-M12-80-A1-S
30-60-M12-80-A1-SK
30-60-M12-80-A2-S
30-60-M12-80-A2-SK
30-60-M12-100-A1-S
30-60-M12-100-A1-SK
30-60-M12-100-A2-S
30-60-M12-100-A2-SK
30-60-M12-125-A1-S
30-60-M12-125-A1-SK
30-60-M12-125-A2-S
30-60-M12-125-A2-SK
30-60-M12-45-A1-X
30-60-M12-45-A2-X
30-60-M16-75-A1-U
30-60-M16-75-A1-UK
30-60-M16-75-A2-U
30-60-M16-75-A2-UK
30-60-M16-100-A1-U
30-60-M16-100-A1-UK
30-60-M16-100-A2-U
30-60-M16-100-A2-UK
30-60-M16-125-A1-U
30-60-M16-125-A1-UK
30-60-M16-125-A2-U
30-60-M16-125-A2-UK
30-60-M16-150-A1-U
30-60-M16-150-A1-UK
30-60-M16-150-A2-U
30-60-M16-150-A2-UK
30-60-M16-200-A1-U
30-60-M16-200-A1-UK
30-60-M16-200-A2-U
30-60-M16-200-A2-UK
30-60-M16-50-A1-X
30-60-M16-50-A2-X
30-80-M8-40-A1-S
30-80-M8-40-A1-SK
30-80-M8-40-A2-S
30-80-M8-40-A2-SK
30-80-M8-50-A1-S
30-80-M8-50-A1-SK
30-80-M8-50-A2-S
30-80-M8-50-A2-SK
30-80-M8-63-A1-S
30-80-M8-63-A1-SK
30-80-M8-63-A2-S
30-80-M8-63-A2-SK
30-80-M8-40-A1-X
30-80-M8-40-A2-X
30-80-M10-50-A1-S
30-80-M10-50-A1-SK
30-80-M10-50-A2-S
30-80-M10-50-A2-SK
30-80-M10-60-A1-S
30-80-M10-60-A1-SK
30-80-M10-60-A2-S
30-80-M10-60-A2-SK
30-80-M10-80-A1-S
30-80-M10-80-A1-SK
30-80-M10-80-A2-S
30-80-M10-80-A2-SK
30-80-M10-100-A1-S
30-80-M10-100-A1-SK
30-80-M10-100-A2-S
30-80-M10-100-A2-SK
30-80-M10-43-A1-X
30-80-M10-43-A2-X
30-80-M12-60-A1-S
30-80-M12-60-A1-SK
30-80-M12-60-A2-S
30-80-M12-60-A2-SK
30-80-M12-80-A1-S
30-80-M12-80-A1-SK
30-80-M12-80-A2-S
30-80-M12-80-A2-SK
30-80-M12-100-A1-S
30-80-M12-100-A1-SK
30-80-M12-100-A2-S
30-80-M12-100-A2-SK
30-80-M12-125-A1-S
30-80-M12-125-A1-SK
30-80-M12-125-A2-S
30-80-M12-125-A2-SK
30-80-M12-47-A1-X
30-80-M12-47-A2-X
30-80-M16-75-A1-U
30-80-M16-75-A1-UK
30-80-M16-75-A2-U
30-80-M16-75-A2-UK
30-80-M16-100-A1-U
30-80-M16-100-A1-UK
30-80-M16-100-A2-U
30-80-M16-100-A2-UK
30-80-M16-125-A1-U
30-80-M16-125-A1-UK
30-80-M16-125-A2-U
30-80-M16-125-A2-UK
30-80-M16-150-A1-U
30-80-M16-150-A1-UK
30-80-M16-150-A2-U
30-80-M16-150-A2-UK
30-80-M16-200-A1-U
30-80-M16-200-A1-UK
30-80-M16-200-A2-U
30-80-M16-200-A2-UK
30-80-M16-52-A1-X
30-80-M16-52-A2-X
30-80-M20-75-A1-U
30-80-M20-75-A1-UK
30-80-M20-75-A2-U
30-80-M20-75-A2-UK
30-80-M20-100-A1-U
30-80-M20-100-A1-UK
30-80-M20-100-A2-U
30-80-M20-100-A2-UK
30-80-M20-125-A1-U
30-80-M20-125-A1-UK
30-80-M20-125-A2-U
30-80-M20-125-A2-UK
30-80-M20-150-A1-U
30-80-M20-150-A1-UK
30-80-M20-150-A2-U
30-80-M20-150-A2-UK
30-80-M20-200-A1-U
30-80-M20-200-A1-UK
30-80-M20-200-A2-U
30-80-M20-200-A2-UK
30-80-M20-60-A1-X
30-80-M20-60-A2-X
30-80-M24-100-A1-U
30-80-M24-100-A1-UK
30-80-M24-100-A2-U
30-80-M24-100-A2-UK
30-80-M24-125-A1-U
30-80-M24-125-A1-UK
30-80-M24-125-A2-U
30-80-M24-125-A2-UK
30-80-M24-150-A1-U
30-80-M24-150-A1-UK
30-80-M24-150-A2-U
30-80-M24-150-A2-UK
30-80-M24-200-A1-U
30-80-M24-200-A1-UK
30-80-M24-200-A2-U
30-80-M24-200-A2-UK
30-100-M8-40-A1-S
30-100-M8-40-A1-SK
30-100-M8-40-A2-S
30-100-M8-40-A2-SK
30-100-M8-50-A1-S
30-100-M8-50-A1-SK
30-100-M8-50-A2-S
30-100-M8-50-A2-SK
30-100-M8-63-A1-S
30-100-M8-63-A1-SK
30-100-M8-63-A2-S
30-100-M8-63-A2-SK
30-100-M8-42-A1-X
30-100-M8-42-A2-X
30-100-M10-50-A1-S
30-100-M10-50-A1-SK
30-100-M10-50-A2-S
30-100-M10-50-A2-SK
30-100-M10-60-A1-S
30-100-M10-60-A1-SK
30-100-M10-60-A2-S
30-100-M10-60-A2-SK
30-100-M10-80-A1-S
30-100-M10-80-A1-SK
30-100-M10-80-A2-S
30-100-M10-80-A2-SK
30-100-M10-100-A1-S
30-100-M10-100-A1-SK
30-100-M10-100-A2-S
30-100-M10-100-A2-SK
30-100-M10-45-A1-X
30-100-M10-45-A2-X
30-100-M12-60-A1-S
30-100-M12-60-A1-SK
30-100-M12-60-A2-S
30-100-M12-60-A2-SK
30-100-M12-80-A1-S
30-100-M12-80-A1-SK
30-100-M12-80-A2-S
30-100-M12-80-A2-SK
30-100-M12-100-A1-S
30-100-M12-100-A1-SK
30-100-M12-100-A2-S
30-100-M12-100-A2-SK
30-100-M12-125-A1-S
30-100-M12-125-A1-SK
30-100-M12-125-A2-S
30-100-M12-125-A2-SK
30-100-M12-49-A1-X
30-100-M12-49-A2-X
30-100-M16-75-A1-U
30-100-M16-75-A1-UK
30-100-M16-75-A2-U
30-100-M16-75-A2-UK
30-100-M16-100-A1-U
30-100-M16-100-A1-UK
30-100-M16-100-A2-U
30-100-M16-100-A2-UK
30-100-M16-125-A1-U
30-100-M16-125-A1-UK
30-100-M16-125-A2-U
30-100-M16-125-A2-UK
30-100-M16-150-A1-U
30-100-M16-150-A1-UK
30-100-M16-150-A2-U
30-100-M16-150-A2-UK
30-100-M16-200-A1-U
30-100-M16-200-A1-UK
30-100-M16-200-A2-U
30-100-M16-200-A2-UK
30-100-M16-54-A1-X
30-100-M16-54-A2-X
30-100-M20-75-A1-U
30-100-M20-75-A1-UK
30-100-M20-75-A2-U
30-100-M20-75-A2-UK
30-100-M20-100-A1-U
30-100-M20-100-A1-UK
30-100-M20-100-A2-U
30-100-M20-100-A2-UK
30-100-M20-125-A1-U
30-100-M20-125-A1-UK
30-100-M20-125-A2-U
30-100-M20-125-A2-UK
30-100-M20-150-A1-U
30-100-M20-150-A1-UK
30-100-M20-150-A2-U
30-100-M20-150-A2-UK
30-100-M20-200-A1-U
30-100-M20-200-A1-UK
30-100-M20-200-A2-U
30-100-M20-200-A2-UK
30-100-M20-62-A1-X
30-100-M20-62-A2-X
30-100-M24-100-A1-U
30-100-M24-100-A1-UK
30-100-M24-100-A2-U
30-100-M24-100-A2-UK
30-100-M24-125-A1-U
30-100-M24-125-A1-UK
30-100-M24-125-A2-U
30-100-M24-125-A2-UK
30-100-M24-150-A1-U
30-100-M24-150-A1-UK
30-100-M24-150-A2-U
30-100-M24-150-A2-UK
30-100-M24-200-A1-U
30-100-M24-200-A1-UK
30-100-M24-200-A2-U
30-100-M24-200-A2-UK
30-120-M20-100-A1-U
30-120-M20-100-A1-UK
30-120-M20-100-A2-U
30-120-M20-100-A2-UK
30-120-M20-125-A1-U
30-120-M20-125-A1-UK
30-120-M20-125-A2-U
30-120-M20-125-A2-UK
30-120-M20-150-A1-U
30-120-M20-150-A1-UK
30-120-M20-150-A2-U
30-120-M20-150-A2-UK
30-120-M20-200-A1-U
30-120-M20-200-A1-UK
30-120-M20-200-A2-U
30-120-M20-200-A2-UK
30-120-M20-65-A1-X
30-120-M20-65-A2-X
30-120-M24-100-A1-U
30-120-M24-100-A1-UK
30-120-M24-100-A2-U
30-120-M24-100-A2-UK
30-120-M24-125-A1-U
30-120-M24-125-A1-UK
30-120-M24-125-A2-U
30-120-M24-125-A2-UK
30-120-M24-150-A1-U
30-120-M24-150-A1-UK
30-120-M24-150-A2-U
30-120-M24-150-A2-UK
30-120-M24-200-A1-U
30-120-M24-200-A1-UK
30-120-M24-200-A2-U
30-120-M24-200-A2-UK
30-120-M30-100-A1-U
30-120-M30-100-A1-UK
30-120-M30-100-A2-U
30-120-M30-100-A2-UK
30-120-M30-125-A1-U
30-120-M30-125-A1-UK
30-120-M30-125-A2-U
30-120-M30-125-A2-UK
30-120-M30-150-A1-U
30-120-M30-150-A1-UK
30-120-M30-150-A2-U
30-120-M30-150-A2-UK
30-120-M30-200-A1-U
30-120-M30-200-A1-UK
30-120-M30-200-A2-U
30-120-M30-200-A2-UK

Kundenrezensionen

Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.
