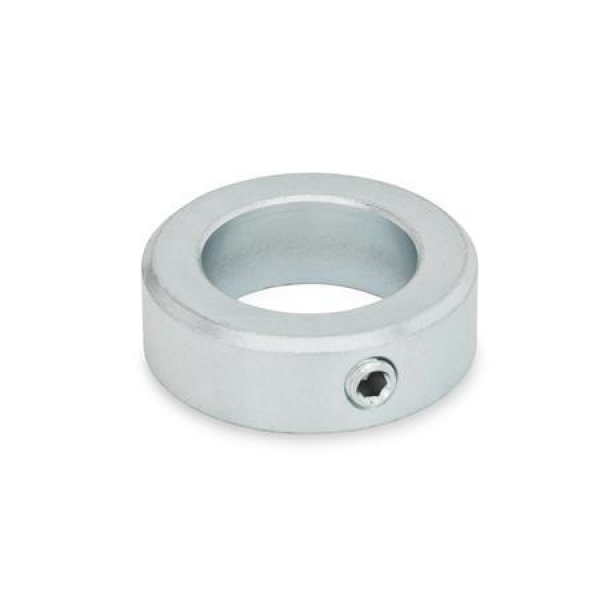

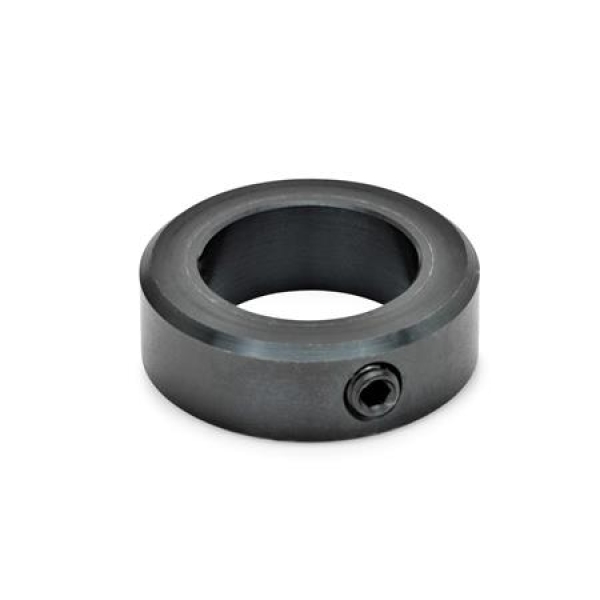

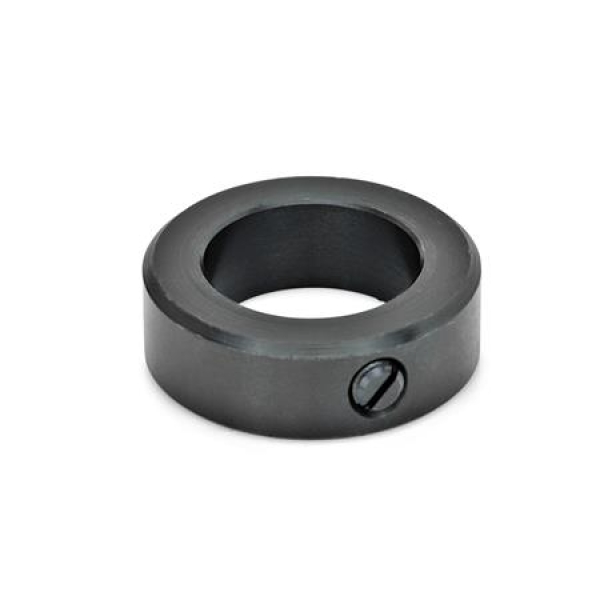

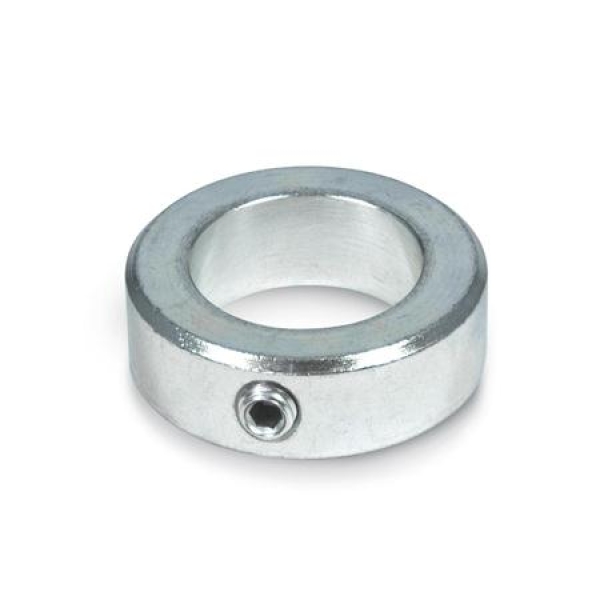

Stellringe GN 705 entsprechen bezüglich ihrer Ausführungen im Wesentlichen der DIN 705. Die GN 705 enthält zusätzlich zu den DIN-Ausführungen eine Anzahl von sinnvollen Zwischengrößen, sowie die Form E (Gewindestift mit Innensechskant).
Die Klemmung erfolgt radial auf der Wellen- oder Achsenoberfläche. In Verbindung mit einer Anbohrung oder einem Einstich am Aufnahmedurchmesser lassen sich die Stelleringe exakt positionieren und gleichzeitig wird dadurch Beschädigungen an der Klemmstelle vermieden.

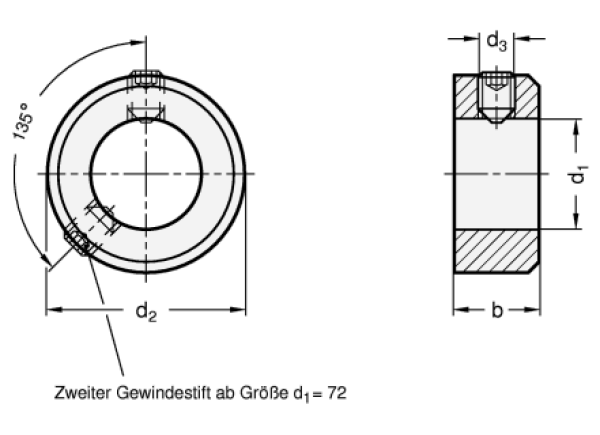

d1 H8 * |
d2 |
d3 |
b js14 |
5 |
10 |
M3x4 |
6 |
6 |
12 |
M4x5 |
8 |
7 |
12 |
M4x5 |
8 |
8 |
16 |
M4x6 |
8 |
9 |
18 |
M5x8 |
10 |
10 |
20 |
M5x8 |
10 |
11 |
20 |
M5x8 |
10 |
12 |
22 |
M6x8 |
12 |
13 |
22 |
M6x8 |
12 |
14 |
25 |
M6x8 |
12 |
15 |
25 |
M6x8 |
12 |
16 |
28 |
M6x8 |
12 |
18 |
32 |
M6x8 |
14 |
20 |
32 |
M6x8 |
14 |
22 |
36 |
M6x10 |
14 |
24 |
40 |
M8x12 |
16 |
25 |
40 |
M8x10 |
16 |
26 |
40 |
M8x10 |
16 |
28 |
45 |
M8x12 |
16 |
30 |
45 |
M8x10 |
16 |
32 |
50 |
M8x12 |
16 |
35 |
56 |
M8x12 |
16 |
40 |
63 |
M10x16 |
18 |
45 |
70 |
M10x16 |
18 |
50 |
80 |
M10x16 |
18 |
55 |
80 |
M10x16 |
18 |
60 |
90 |
M10x16 |
20 |
70 |
100 |
M10x20 |
20 |
80 |
110 |
M12x20 |
22 |
