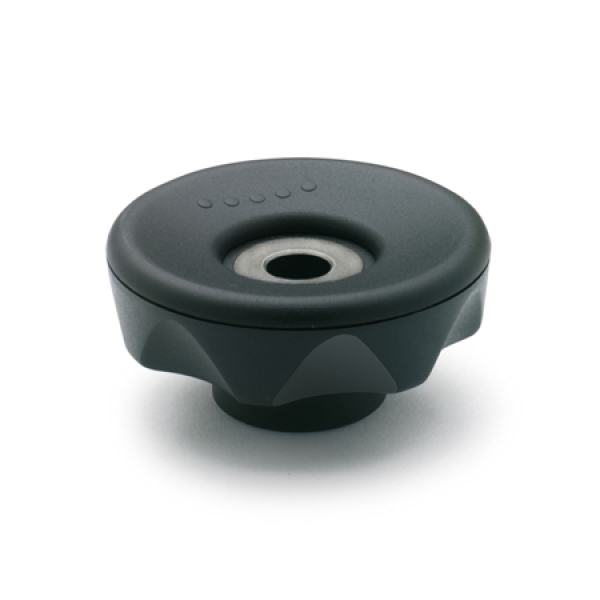

GN 636 Sterngriffe, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Farbe:

ab 5,27 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Design und Handhabung der Sterngriffe GN 636 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

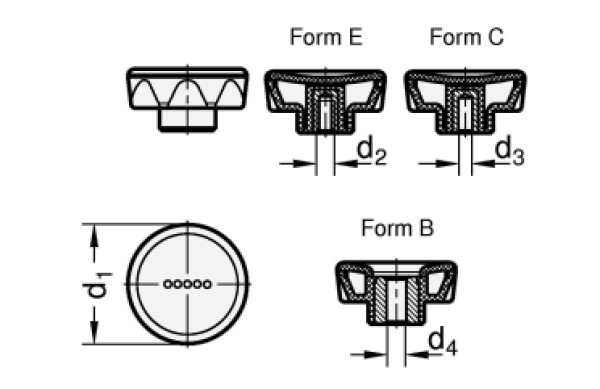

d₁	d₂ Form E			d₃ H9 Form C	d₄ H7 Form B	d₅	d₆	d₇	h₁	h₂	l	t₁ min.	t₂
45	M 6	M 8	-	B 8	-	-	-	21	26	10	-	12	14
56	M 8	M 10	M 12	B 8	B 10	22	23	26,5	29	11	22	13	14
70	M 10	M 12	M 16	B 10	B 12	26	28	32,5	35	13	27	17	21

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, matt ähnlich RAL 7021

Sterngriff-Oberteil (matt):
DBL - blau, RAL 5024

DGB - gelb, RAL 1021

DGR - grau, RAL 7035

DOR - orange, RAL 2004

DRT - rot, RAL 3000

DSG - schwarzgrau, RAL 7021

Sterngriff-Oberteil mit Unterteil
ultraschall-verschweißt

Buchse
Form B / C: Stahl, brüniert
Form E: Messing

RoHS-konform

Artikelnummern

636-45-B8-C-DSG
636-45-B8-C-DOR
636-45-B8-C-DGR
636-45-B8-C-DGB
636-45-B8-C-DBL
636-45-B8-C-DRT
636-45-M6-E-DSG
636-45-M6-E-DOR
636-45-M6-E-DGR
636-45-M6-E-DGB
636-45-M6-E-DBL
636-45-M6-E-DRT
636-45-M8-E-DSG
636-45-M8-E-DOR
636-45-M8-E-DGR
636-45-M8-E-DGB
636-45-M8-E-DBL
636-45-M8-E-DRT
636-56-B8-C-DSG
636-56-B8-C-DOR
636-56-B8-C-DGR
636-56-B8-C-DGB
636-56-B8-C-DBL
636-56-B8-C-DRT
636-56-B10-B-DSG
636-56-B10-B-DOR
636-56-B10-B-DGR
636-56-B10-B-DGB
636-56-B10-B-DBL
636-56-B10-B-DRT
636-56-M8-E-DSG
636-56-M8-E-DOR
636-56-M8-E-DGR
636-56-M8-E-DGB
636-56-M8-E-DBL
636-56-M8-E-DRT
636-56-M10-E-DSG
636-56-M10-E-DOR
636-56-M10-E-DGR
636-56-M10-E-DGB
636-56-M10-E-DBL
636-56-M10-E-DRT
636-70-B10-C-DSG
636-70-B10-C-DOR
636-70-B10-C-DGR
636-70-B10-C-DGB
636-70-B10-C-DBL
636-70-B10-C-DRT
636-70-B12-B-DSG
636-70-B12-B-DOR
636-70-B12-B-DGR
636-70-B12-B-DGB
636-70-B12-B-DBL
636-70-B12-B-DRT
636-70-M10-E-DSG
636-70-M10-E-DOR
636-70-M10-E-DGR
636-70-M10-E-DGB
636-70-M10-E-DBL
636-70-M10-E-DRT
636-70-M12-E-DSG
636-70-M12-E-DOR
636-70-M12-E-DGR
636-70-M12-E-DGB
636-70-M12-E-DBL
636-70-M12-E-DRT
