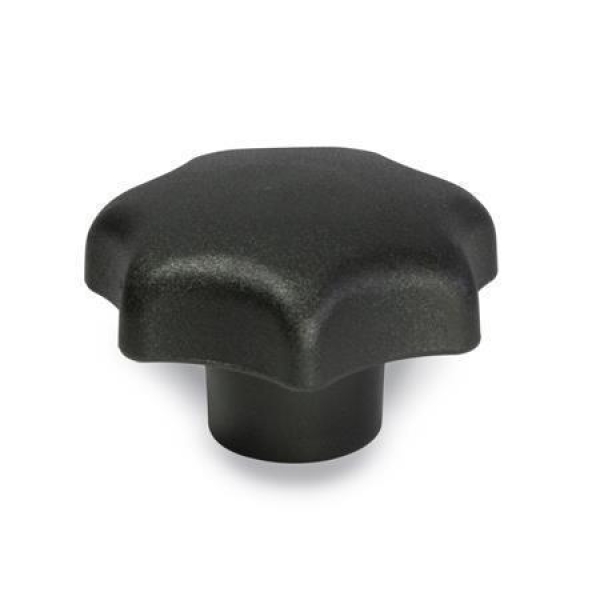

DIN 6336 Sterngriffe, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Werkstoff:

ab 0,67 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Sterngriffe DIN 6336 mit Bohrung H7 sind unter den Normen GN 6336.1 und GN 6336.2 lieferbar.

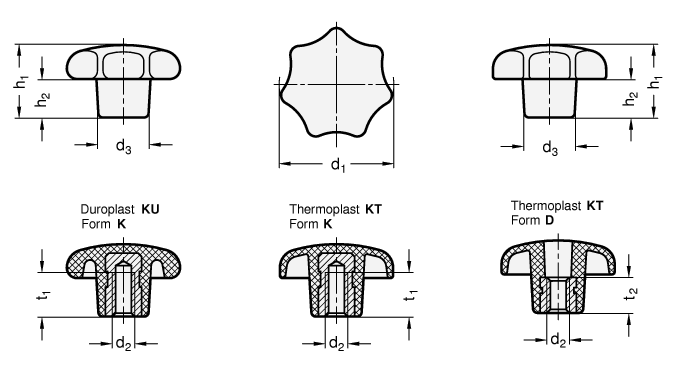

d₁	d₂ Kunststoff KU Form K	Kunststoff KT Form K	Kunststoff KT Form D	d₃	h₁	h₂	t₁ min.	t₂
25	M 5	M 5	-	12	16	8	9,5	-
32	-	M 4	-	14	20	10	6,5	-
32	-	M 5	-	14	20	10	9,5	-
32	M 6	M 6	M 6	14	20	10	12	10,5
40	M 6	M 6	-	18	25	13	12	-
40	M 8	M 8	M 8	18	25	13	14	13
50	M 8	M 8	M 8	22	32	17	14	16
50	M 10	M 10	M 10	22	32	17	18	16
63	M 10	M 10	-	26	40	21	18	-
63	M 12	M 12	M 12	26	40	21	22	20
80	M 12	M 12	-	35	50	25	22	-
80	M 16	M 16	-	35	50	25	30	-

Ausführung

Kunststoff KU
Duroplast (PF)
schwarz, glänzend Buchse
Stahl verzinkt, blau passiviert

Kunststoff KT
Thermoplast (Polyamid PA)
schlagfest
schwarz, matt
Buchse
Stahl verzinkt, blau passiviert

RoHS-konform

Artikelnummern

6336-KU-25-M5-K
6336-KT-25-M5-K
6336-KT-32-M4-K
6336-KT-32-M5-K
6336-KU-32-M6-K
6336-KT-32-M6-K
6336-KT-32-M6-D
6336-KU-40-M6-K
6336-KT-40-M6-K
6336-KT-40-M8-K
6336-KT-40-M8-D
6336-KU-40-M8-K
6336-KU-50-M8-K
6336-KT-50-M8-K
6336-KT-50-M8-D
6336-KU-50-M10-K
6336-KT-50-M10-K
6336-KT-50-M10-D
6336-KU-63-M10-K
6336-KT-63-M10-K
6336-KU-63-M12-K
6336-KT-63-M12-K
6336-KT-63-M12-D
6336-KU-80-M12-K
6336-KT-80-M12-K
6336-KU-80-M16-K
6336-KT-80-M16-K
