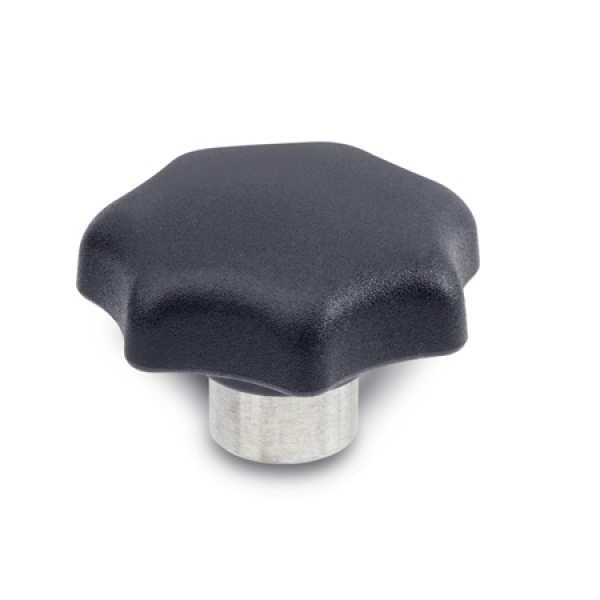

Sterngriffe GN 6336.2 mit vorstehender Edelstahl-Buchse (Grundmaße wie DIN 6336) weisen entscheidende Vorteile auf:
Die Auflagefläche steht genau senkrecht zur Bohrung und ist mit vollem Durchmesser aus Edelstahl. Die herausragende Edelstahl-Buchse erlaubt eine einwandfreie Querstiftverbindung.
d1 |
d2
Form E |
d3 H7
Form C |
d4 |
h1 |
h2 |
h3 |
t
min. |
32 |
M 6 |
- |
B 6 |
- |
12 |
21 |
10 |
8,5 |
12 |
40 |
M 6 |
M 8 |
B 6 |
B 8 |
14 |
26 |
13 |
10 |
14 |
50 |
M 8 |
M 10 |
B 8 |
B 10 |
18 |
34 |
17 |
10 |
18 |
63 |
M 10 |
M 12 |
B 10 |
B 12 |
20 |
42 |
21 |
14 |
22 |
80 |
M 12 |
M 16 |
B 16 |
- |
25 |
52 |
25 |
15 |
30 |
