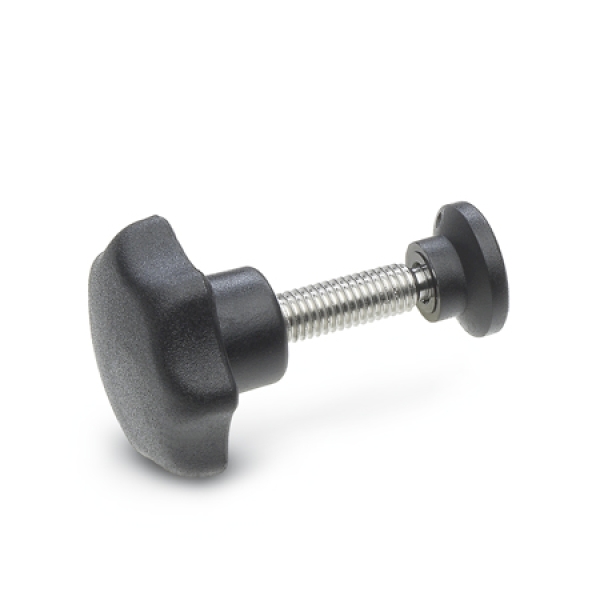

Sterngriffschrauben GN 6336.12 haben einen Kugelzapfen, dessen Ø kleiner als der Kern-Ø des Gewindes ist.
Das bewegliche Druckstück lässt sich leicht aufklipsen und auch wieder demontieren.
Die Druckstücke werden unmontiert geliefert.
| d1 |
d2 |
l1 |
d3 |
d4 |
d5 |
h1 |
h2 |
l2 |
l3 |
l4 |
| 32 |
M 6 |
25 |
35 |
45 |
15 |
14 |
4,5 ±0,03 |
20 |
10 |
5,1 |
3,6 |
7,6 |
| 40 |
M 8 |
30 |
40 |
50 |
18 |
18 |
6,1 ±0,05 |
25 |
13 |
6,2 |
4,2 |
9,2 |
| 40 |
M 8 |
30 |
40 |
50 |
21 |
18 |
6,1 ±0,05 |
25 |
13 |
6,2 |
5 |
10 |
| 40 |
M 8 |
30 |
40 |
50 |
25 |
18 |
6,1 ±0,05 |
25 |
13 |
6,2 |
5,5 |
10,5 |
| 40 |
M 8 |
30 |
40 |
50 |
32 |
18 |
6,1 ±0,05 |
25 |
13 |
6,2 |
6 |
11 |
| 40 |
M 8 |
30 |
40 |
50 |
40 |
18 |
6,1 ±0,05 |
25 |
13 |
6,2 |
8 |
13 |
| 50 |
M 10 |
35 |
45 |
55 |
21 |
22 |
7,8 ±0,05 |
32 |
17 |
7,3 |
4,3 |
10 |
| 50 |
M 10 |
35 |
45 |
55 |
25 |
22 |
7,8 ±0,05 |
32 |
17 |
7,3 |
4,6 |
10,5 |
| 50 |
M 10 |
35 |
45 |
55 |
32 |
22 |
7,8 ±0,05 |
32 |
17 |
7,3 |
5 |
11 |
| 50 |
M 10 |
35 |
45 |
55 |
40 |
22 |
7,8 ±0,05 |
32 |
17 |
7,3 |
7 |
13 |
