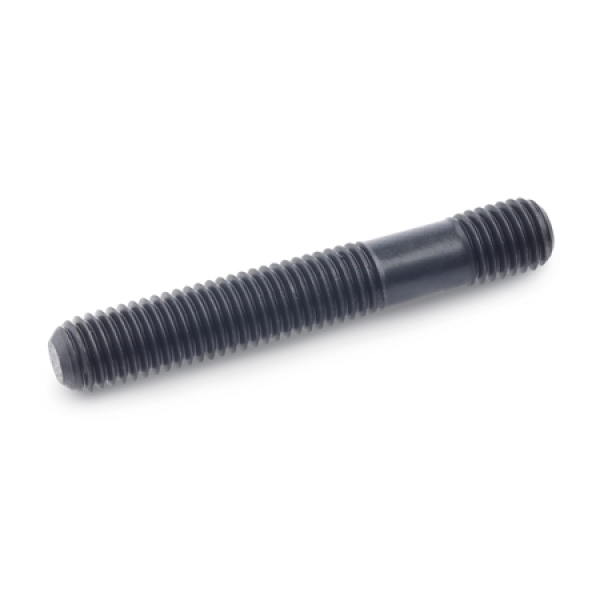

DIN 6379 Stiftschrauben für T-Nutensteine

Art.Nr.:: 6379-M12-125
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Länge l:

4,33 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Stiftschrauben DIN 6379 werden hauptsächlich in Verbindung mit Muttern für T-Nuten DIN 508 verwendet.
Zusammen mit Sechskantmuttern DIN 6330 und Scheiben DIN 6340 ergeben sich so komplette Aufspannschrauben.

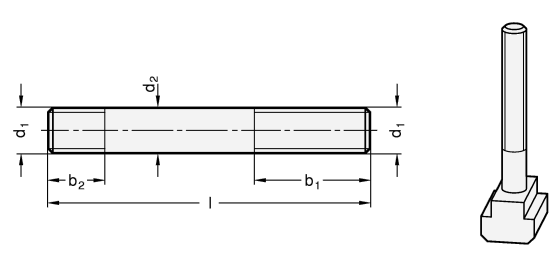

Das amtliche Normblatt sieht noch eine Ausführung mit längerem Gewinde b2 vor, sowie die Gewinde M30 und M36, jedoch fehlt die Größe M14.

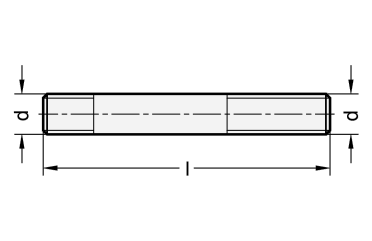

d₁	Länge l - Gewindelängeb₁ l - b₁	l - b₁	l - b₁	l - b₁	b₂	d₂
M 6	50 - 30	80 - 50	-	-	9	5,3
M 8	40 - 20	63 - 40	100 - 63	-	11	7,1
M 10	50 - 25	80 - 50	125 - 75	200 - 125	13	9
M 12	50 - 25	80 - 50	125 - 75	200 - 125	15	10,7
M 14	63 - 32	100 - 63	160 - 100	250 - 160	17	12,6
M 16	63 - 32	100 - 63	160 - 100	250 - 160	19	14,6
M 20	80 - 32	125 - 70	200 - 125	315 - 190	27	18,2
M 24	100 - 50	160 - 100	250 - 160	400 - 250	35	21,9

Ausführung

Vergütungsstahl

M 6 ... M12: Festigkeitsklasse 10.9
M14 ... M24: Festigkeitsklasse 8.8
brüniert

RoHS

Artikelnummern

6379-M6-50
6379-M6-80
6379-M8-40
6379-M8-63
6379-M8-100
6379-M10-50
6379-M10-80
6379-M10-125
6379-M10-200
6379-M12-50
6379-M12-80
6379-M12-125
6379-M12-200
6379-M14-63
6379-M14-100
6379-M14-160
6379-M14-250
6379-M16-63
6379-M16-100
6379-M16-160
6379-M16-250
6379-M20-80
6379-M20-125
6379-M20-200
6379-M20-315
6379-M24-100
6379-M24-160
6379-M24-250
6379-M24-400
