GN 475 Verdrehbare Kreuz-Klemmhalter, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Oberfläche:

ab 15,98 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

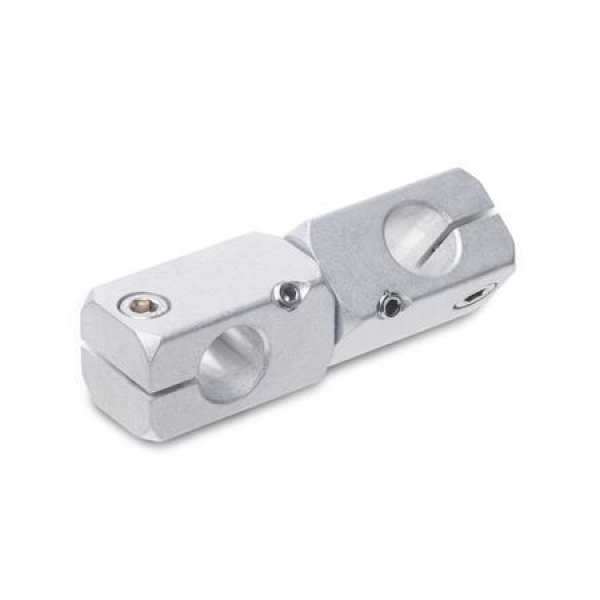

Die verdrehbaren Kreuz-Klemmhalter GN 475 verbinden Stangen und Rohre innerhalb des Klemmhaltersystems unter einem beliebig einstellbaren Winkel. Bei gelöster Winkelverstellung bleiben die Klemmhalterhälften formschlüssig verbunden.

Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch einen verstellbaren Klemmhebel GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

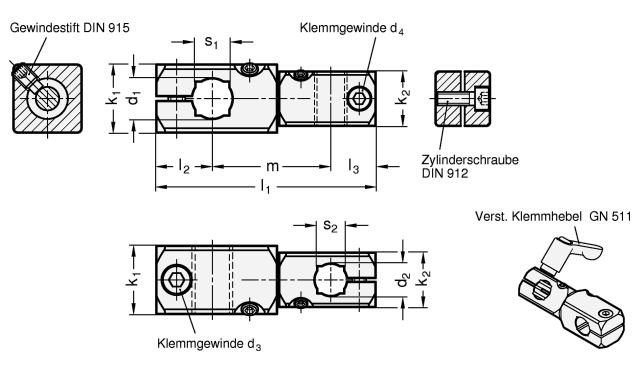

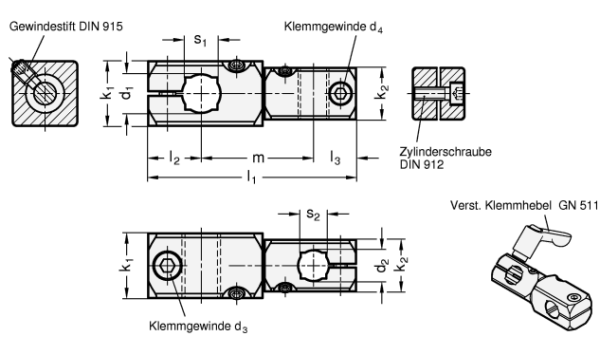

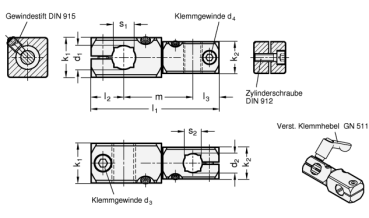

d₁ Bohrung B für Wellentol. h11	d₂ Bohrung B für Wellentol. h11	k₁	k₂	d₃ Klemm- gewinde	d₄ Klemm- gewinde	l₁	l₂	l₃	m	s₁ Vierkant V	s₂ Vierkant V	Klemm- hebel für d₃	für d₄
B 8	B 8	16	16	M 4	M 4	52,5	13	13	26,5	-	-	GN 511-M4-16	GN 511-M4-16
B 10	B 8	20	16	M 5	M 4	58	15,5	13	29,5	8	-	GN 511-M5-20	GN 511-M4-16
B 10	B 10	20	20	M 5	M 5	63,5	15,5	15,5	32,5	8	8	GN 511-M5-20	GN 511-M5-20
B 12	B 8	20	16	M 5	M 4	62	16,5	13	32,5	10	-	GN 511-M5-20	GN 511-M4-16
B 12	B 12	20	20	M 5	M 5	71,5	16,5	16,5	38,5	10	10	GN 511-M5-20	GN 511-M5-20
B 15	B 10	25	16	M 6	M 4	75,5	20	15,5	40	12	8	GN 511-M6-25	GN 511-M5-20
B 15	B 12	25	20	M 6	M 5	79,5	20	16,5	43	12	10	GN 511-M6-25	GN 511-M5-20
B 15	B 15	25	25	M 6	M 6	87,5	20	20	47,5	12	12	GN 511-M6-25	GN 511-M6-25
B 16	B 12	25	20	M 6	M 5	81	20	16,5	44,5	-	10	GN 511-M6-25	GN 511-M5-20
B 16	B 16	25	25	M 6	M 6	90,5	20	20	50,5	-	-	GN 511-M6-25	GN 511-M6-25
B 20	B 15	30	25	M 6	M 6	95	22	20	53	16	12	GN 511-M6-30	GN 511-M6-25
B 20	B 16	30	25	M 6	M 6	96,5	22	20	54,5	16	-	GN 511-M6-30	GN 511-M6-25
B 20	B 20	30	30	M 6	M 6	102,5	22	22	58,5	16	16	GN 511-M6-30	GN 511-M6-30

Ausführung

Aluminium
matt, gleitgeschliffen MT
eloxiert schwarz ELS

Zylinderschrauben DIN 912
Edelstahl
nichtrostend, 1.4301

Gewindestift DIN 915
Edelstahl
nichtrostend, 1.4301

RoHS

Artikelnummern

475-B8-B8-ELS
475-B8-B8-MT
475-B10-B8-ELS
475-B10-B8-MT
475-B10-B10-ELS
475-B10-B10-MT
475-B12-B8-ELS
475-B12-B8-MT
475-B12-B12-ELS
475-B12-B12-MT
475-B15-B10-ELS
475-B15-B10-MT
475-B15-B12-ELS
475-B15-B12-MT
475-B15-B15-ELS
475-B15-B15-MT
475-B16-B12-ELS
475-B16-B12-MT
475-B16-B16-ELS
475-B16-B16-MT
475-B20-B15-ELS
475-B20-B15-MT
475-B20-B16-ELS
475-B20-B16-MT
475-B20-B20-ELS
475-B20-B20-MT
