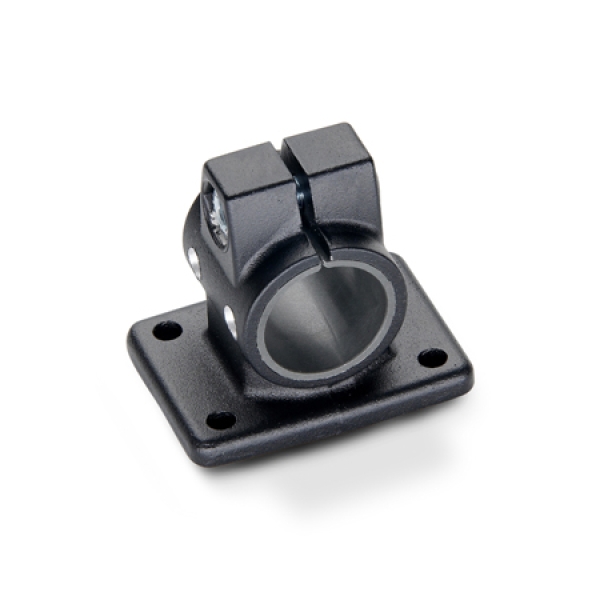

GN 146.1 Verfahrschlitten für Lineareinheiten, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

ab 36,37 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verfahrschlitten GN 146.1 werden in der Regel nur in Verbindung mit einer Lineareinheit und zur Funktionskontrolle montiert geliefert.

Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

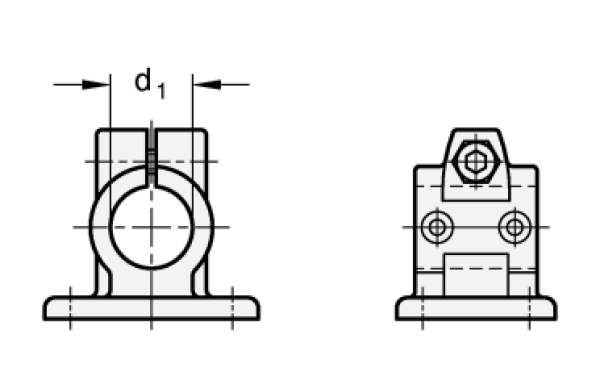

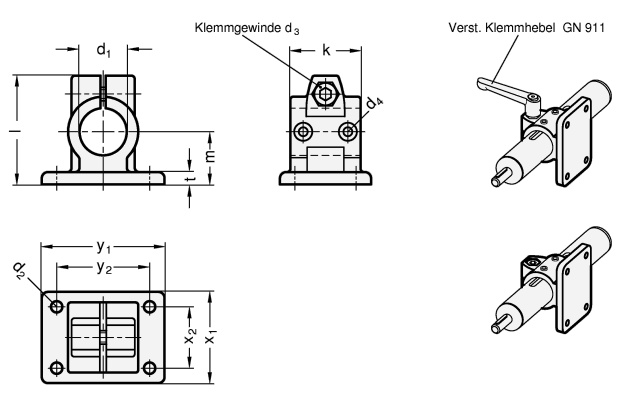

d₁ Bohrung B ohne Gleit- buchse	Bohrung G mit Gleit- buchse	d₂	d₃ Klemm- gewinde	d₄ Befestigungs- schraube am Mitnehmer	k Klemm- länge	Länge l	m	t	x₁	x₂	y₁	y₂	Klemmhebel für d₃
B 30	G 30	6,5	M 8	M 4	40	62	30	7	52	35	70	53	GN 911-M8-32
B 40	G 40	8,5	M 10	M 5	56	83	42	10	78	52	108	82	GN 911-M10-40
B 50	G 50	11	M 10	M 6	65	95	50	14	92	62	128	98	GN 911-M10-55
B 60	G 60	11	M 10	M 8	80	112	60	14	110	74	154	118	GN 911-M10-55

Ausführung

Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

Führungsbohrung mechanisch bearbeitet

Gleitbuchse
Polyamid

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301

RoHS-konform

Kennziffer
2 mit Edelstahl-Klemmschraube DIN 912

Artikelnummern

146.1-B30-2-SW
146.1-G30-2-SW
146.1-B40-2-SW
146.1-G40-2-SW
146.1-B50-2-SW
146.1-G50-2-SW
146.1-B60-2-SW
146.1-G60-2-SW
