GN 191.1 Verfahrschlitten für Lineareinheiten, Aluminium/Edelstahl

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Werkstoff:

ab 35,54 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verfahrschlitten GN 191.1 werden in der Regel nur in Verbindung mit einer Lineareinheit und zur Funktionskontrolle montiert geliefert.

Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

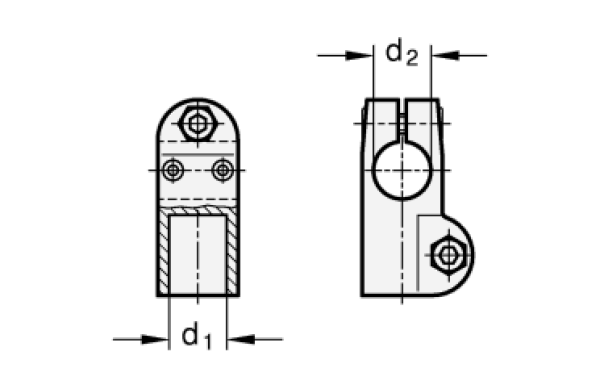

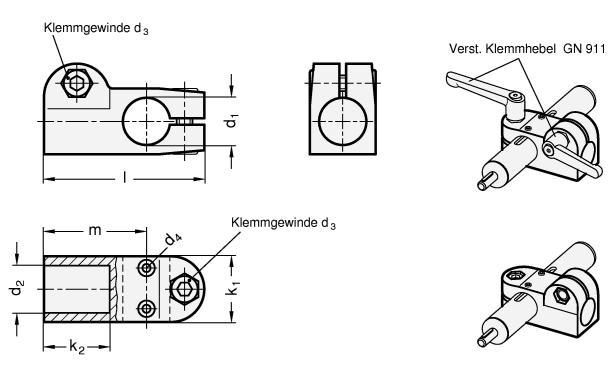

d₁ Bohrung B ohne Gleit- buchse	Bohrung G mit Gleit- buchse	d₂ Klemm- bohrung B	d₃ Klemm- gewinde	d₄ Befestigungs- schraube am Mitnehmer	k₁ Klemm- länge	k₂ Klemm- länge	Länge l	m	Klemmhebel für d₃
B 18	G 18	B 18	M 6	M 3	25	25	61	39	GN 911-M6-22

Ausführung

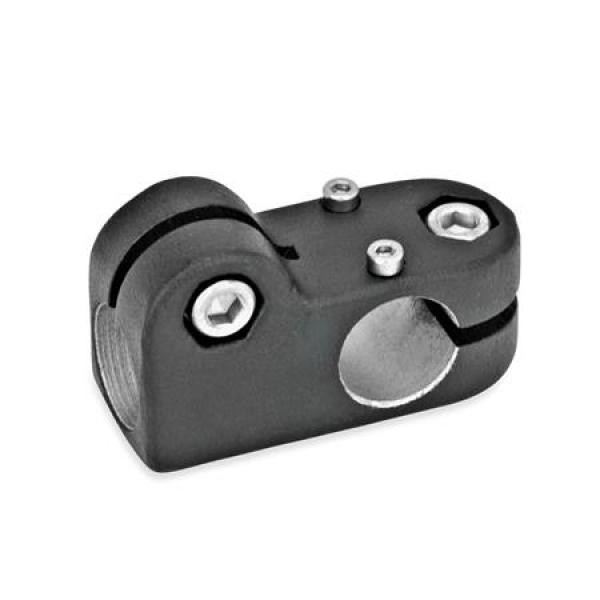

Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

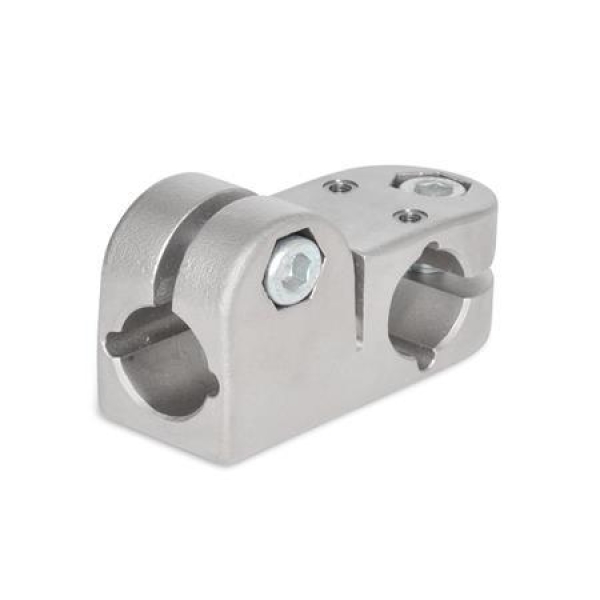

Edelstahl NI
nichtrostend, 1.4308
matt gestrahlt
Bohrung nur mit Gleitbuchse (G18)

Führungs- / Klemmbohrungen mechanisch bearbeitet

Gleitbuchse
Polyamid

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301

RoHS-konform

Kennziffer
2 mit 2 Edelstahl-Klemmschrauben DIN 912

Artikelnummern

191.1-B18-B18-2-SW
191.1-G18-B18-2-SW
191.1-G18-B18-2-NI
