GN 274.1 Verfahrschlitten für Lineareinheiten, Aluminium

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 72,31 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Verfahrschlitten GN 274.1 werden in der Regel nur in Verbindung mit einer Lineareinheit und zur Funktionskontrolle montiert geliefert.

Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

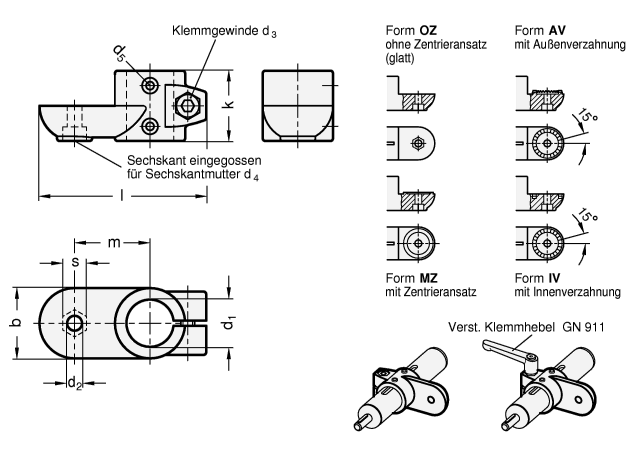

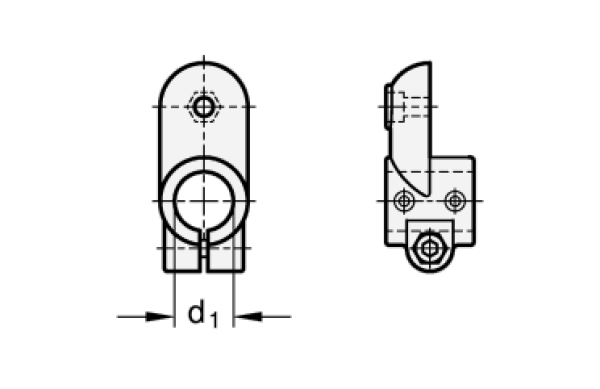

d1
Bohrung B
ohneGleit-
buchse
Bohrung G
mit Gleit-
buchse		 b
Laschen-
breite		 d2 d3
Klemm-
gewinde		 d4 d5
Befestigungs-
schraube
am Mitnehmer		 k Längel m s Klemmhebel für d3
B 30 G 30 40 8,5 M 8 M 8 M 4 40 95 43 13 GN 911-M8-32
B 40 G 40 65 10,5 M 10 M 10 M 5 65 148 70 17 GN 911-M10-55
B 50 G 50 65 10,5 M 10 M 10 M 6 65 148 70 17 GN 911-M10-55
Ausführung
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

Führungsbohrung mechanisch bearbeitet

Gleitbuchse
Polyamid

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301

RoHS-konform

Form
OZ ohne Zentrieransatz (glatt)
MZ mit Zentrieransatz
AV mit Außenverzahnung
IV mit Innenverzahnung

Kennziffer
2 mit Edelstahl-Klemmschraube DIN 912

Artikelnummern
274.1-B30-OZ-2-SW
274.1-B30-MZ-2-SW
274.1-B30-AV-2-SW
274.1-B30-IV-2-SW
274.1-G30-OZ-2-SW
274.1-G30-MZ-2-SW
274.1-G30-AV-2-SW
274.1-G30-IV-2-SW
274.1-B40-OZ-2-SW
274.1-B40-MZ-2-SW
274.1-B40-AV-2-SW
274.1-B40-IV-2-SW
274.1-G40-OZ-2-SW
274.1-G40-MZ-2-SW
274.1-G40-AV-2-SW
274.1-G40-IV-2-SW
274.1-B50-OZ-2-SW
274.1-B50-MZ-2-SW
274.1-B50-AV-2-SW
274.1-B50-IV-2-SW
274.1-G50-OZ-2-SW
274.1-G50-MZ-2-SW
274.1-G50-AV-2-SW
274.1-G50-IV-2-SW
