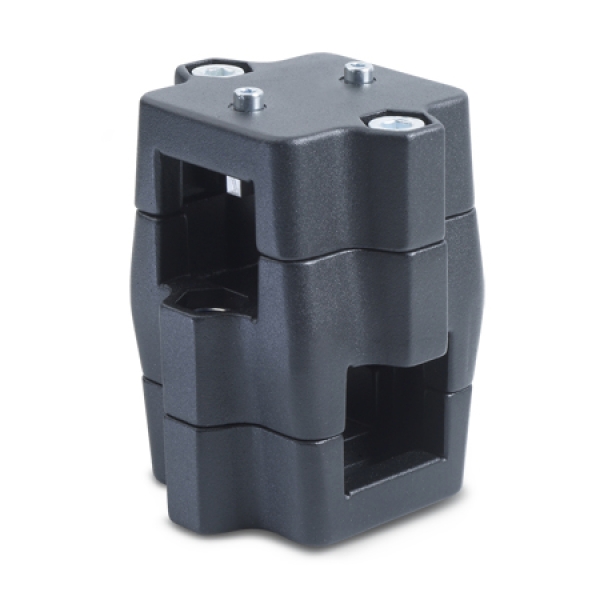

Verfahrschlitten GN 134.1 werden in der Regel nur in Verbindung mit einer Vierkant-Lineareinheit und zur Funktionskontrolle montiert geliefert.
Der Vierkant des Verfahrschlittens ist in der Standardausführung unbearbeitet, was zusammen mit der Toleranz des Rohres zu relativ großem Spiel führen kann.
Dieses kann in der einen Richtung mit den Klemmschrauben eingestellt werden. In der anderen Richtung (90 ° dazu) ist ein definiert geringes Spiel nur durch entsprechende Bearbeitung (Sonderausführung) des Schlittenvierkantes möglich.
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (siehe Maßtabelle).

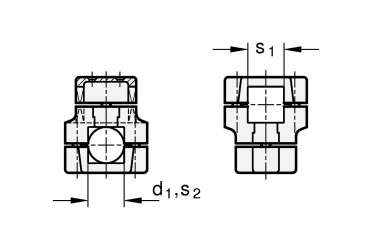

d1
Bohrung |
s1
Vierkant |
d2
Bohrung |
s2
Vierkant |
d3
Befestigungs-
schraube
am Mitnehmer |
d4
Klemm-
gewinde |
k1
Klemm-
länge |
k2
Klemm-
länge |
l1 |
l2 |
l3 |
m |
Klemmhebelsets für d4 |
| B 30 |
V 30 |
B 30 |
V 30 |
M 4 |
M 8 |
50 |
50 |
79,5 |
68 |
68 |
33,5 |
GN 911-M8-32 |
| B 40 |
V 40 |
B 40 |
V 40 |
M 5 |
M 10 |
76 |
76 |
125 |
98 |
98 |
55 |
GN 911-M10-55 |
| B 50 |
V 50 |
B 50 |
V 50 |
M 6 |
M 10 |
76 |
76 |
125 |
98 |
98 |
55 |
GN 911-M10-55 |
