GN 131.1/131.2 Verfahrschlitten für Lineareinheiten, Aluminium oder Edelstahl, für Einachssystem/Zweiachssystem

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 35,31 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

Verfahrschlitten GN 131.1 werden in der Regel nur in Verbindung mit einer Lineareinheit und zur Funktionskontrolle montiert geliefert.

Mit den Klemmschrauben an den Führungsbohrungen d1 / d2 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (nach erfolgter Verstellung).

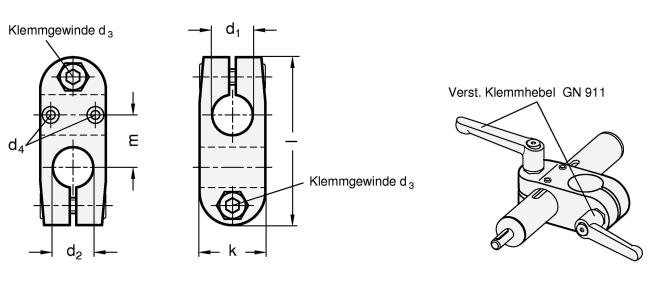

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

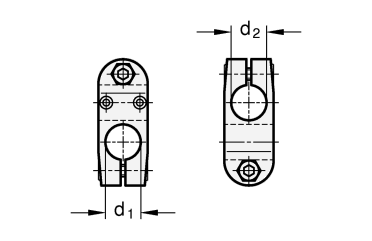

d1
Bohrung B
ohne Gleit-
buchse
Bohrung G
mit Gleit-
buchse		 d2
Bohrung B
ohne Gleit-
buchse
Bohrung G
mit Gleit-
buchse		 d3
Klemm-
gewinde		 d4
Befestigungs-
schraube
am Mitnehmer		 k
Klemm-
länge		 Länge l m Klemmhebel für d3
B 18 G 18 B 18 G 18 M 6 M 3 25 64 20 GN 911-M6-22
Ausführung
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

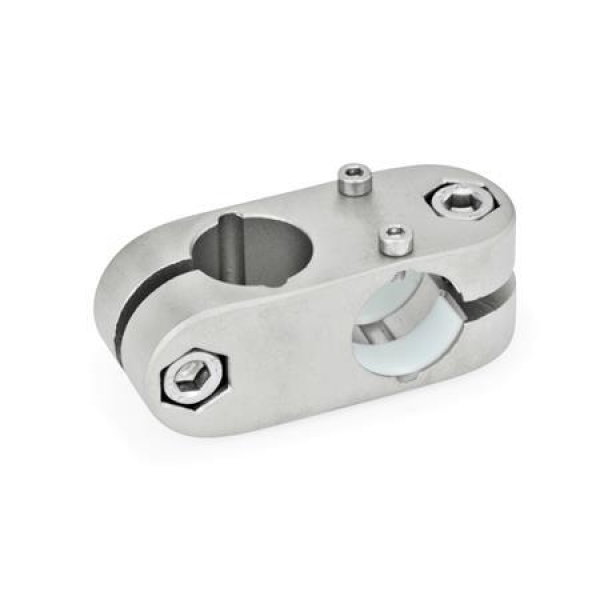

Edelstahl NI
nichtrostend, 1.4308
matt gestrahlt

Klemmbohrungen mechanisch bearbeitet

Gleitbuchse
Polyamid

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301

RoHS-konform

Kennziffer
2 mit 2 Edelstahl-Klemmschrauben DIN 912

Artikelnummern
131.1-B18-B18-2-SW
131.1-G18-B18-2-SW
131.1-G18-B18-2-NI
131.2-B18-B18-2-SW
131.2-G18-G18-2-SW
131.2-G18-G18-2-NI
